压轧滚珠丝杠标准螺帽型 C7

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMCFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-IMCFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-SIMCFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 精密型
JT-SIMCFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 精密型

P	公差
8~10	0 -0.009
11·12	0 -0.011

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

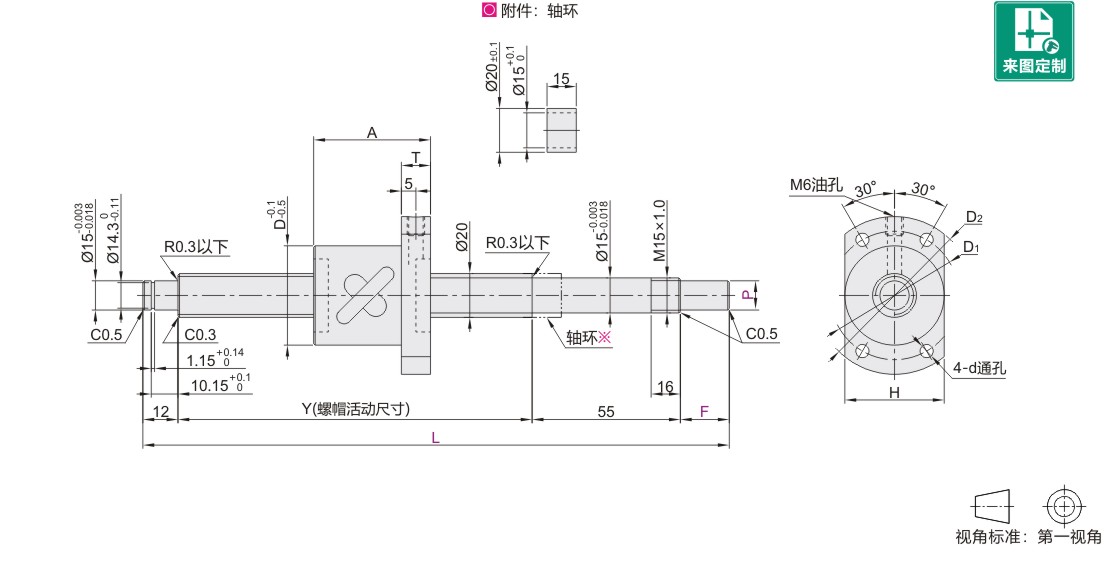

型号			最小单位1			Y	D	A	T	D1	D2	H	d	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载(kN)
代码	丝杠轴径	导程	L	F	P	Y	D	A	T	D1	D2	H	d	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	C(动)	Co(静)
JT-IMCFL	20	5	200~1200	20~36	8~12	L-(67+F)	40	40	10	50	60	40	4.5	3.175	右旋	2.5圈1列	0.03以下	6.2	14.7
		10	200~2000				52	57	12	67	82	52	6.6	4.7625			0.05以下	10.6	22.7
		20	200~2000				39	78	10	50	62	39	5.5	3.175			0.03以下	6.2	14.7
JT-IMCFG		5	200~1200				40	40	10	50	60	40	4.5	4.7625			0.10以下	6.2	14.7
		10	200~2000				52	57	12	67	82	52	6.6	3.175			0.15以下	10.6	22.7
		20	200~2000				39	78	10	50	62	39	5.5				0.10以下	6.2	14.7
JT-SIMCFL		5	200~1200				40	40	10	50	60	40	4.5			1圈3列	0.03以下	11.4	28.5
		10	200~2000				52	59	12	67	82	52	6.6			3.8圈1列	0.05以下	10.6	22.7
		20	200~2000				39	78	10	50	62	39	5.5			2.5圈1列	0.03以下	6.2	14.7
JT-SIMCFG		5	200~1200				40	40	10	50	60	40	4.5			1圈3列	0.10以下	11.4	28.5
		10	200~2000				52	59	12	67	82	52	6.6			3.8圈1列	0.15以下	10.6	22.7
		20	200~2000				39	78	10	50	62	39	5.5			2.5圈1列	0.10以下	6.2	14.7

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(页码)	推荐丝杠支撑座(页码)
JT-IMCFL JT-IMCFG JT-SIMCFL JT-SIMCFG	20	5 10 20	圆法兰	JT-IVXSD-15（请在怡合达网站搜索查看）	JT-IVXDD-15（请在怡合达网站搜索查看）
JT-IMCFL JT-IMCFG JT-SIMCFL JT-SIMCFG	20	5 10 20	方形	JT-IVXFD-15（请在怡合达网站搜索查看）	JT-IVXQD-15（请在怡合达网站搜索查看）

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMCFL JT-IMCFG JT-SIMCFL JT-SIMCFG	20	5	JT-IAADD JT-IAADU JT-IAADX	2005D
		10	JT-IAADD JT-IAADU JT-IAADX	2010D
		20	JT-IAASD JT-IAASU JT-IAASX	2020
