免键高扭矩圆弧齿同步轮 S3M型

图片仅供参考

免键高扭矩圆弧齿同步轮 S3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
EBY41	S3M100	10	3.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16
EBY46	S3M150	15	3.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16

选型参数

选型表

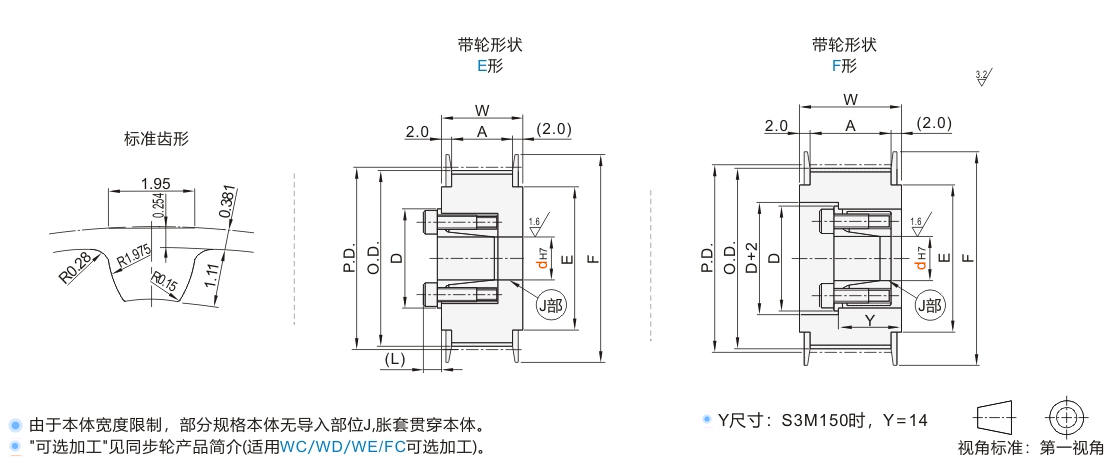

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)			P.D.	O.D.	F	E	A	W
型号			S3M100	S3M150
代码	齿数		E形	E形	F形
JT-VXRFD-S3M100 JT-VXRFX-S3M150	34	E F	6	6	6	32.47	31.71	40	28	S3M100 A:11 W:15 S3M150 A:17 W.21
	36		6	6	6	34.38	33.62	40	28
	40		8	8	8	38.20	37.44	44	32
	44		8·10	8·10	8·10	42.02	41.25	48	36
	48		8·10	8·10·12	8·10	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50		8·10	8·10·12·14	8·10	47.75	46.98	52	40
	60		8·10	8·10·12·14~17	8·10	57.30	56.53	61	46
	72		8·10	8·10·12·14~19	8·10	68.75	67.99	74	58

带轮形状F形不适用JT-VXRFD-S3M100。

胀套孔径尺寸表

dH7	容许最大扭矩N·m	D	(L)
6	12.7	21.5	6
8	19.6	23.5
10	27.5	25.5
12	44.1	28.5	6.5
12	44.1	28.5		14	63.7	30.5
15	80.4	31.5
16	83.3	33
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
