星形把手五角外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	握柄部 / 材质	握柄部 / 颜色	螺杆/螺纹 / 材质	止动螺钉 / 材质	盖帽 / 材质	盖帽 / 颜色	类型
JT-QBYQS	PA6	亚光黑	SUS303	SUS303	PA6	亚光黑	外螺纹型
JT-QBYQD	PA6	亚光黑	SUS303	SUS303	PA6	亚光黑	内螺纹型

特点：适用于要求把手自由旋转的场合，以防止意外松动情况的偶然发生。
说明
① 通常情况下，握柄部与螺杆内部锯齿脱开，即使转动握柄，螺杆也不会转动；
② 按下握柄部中间，握柄与螺杆进行咬合。可通过旋转握柄来转动螺杆；
③ 松开握柄，在弹簧作用下，握柄部与螺杆脱离齿合。变为最初状态。

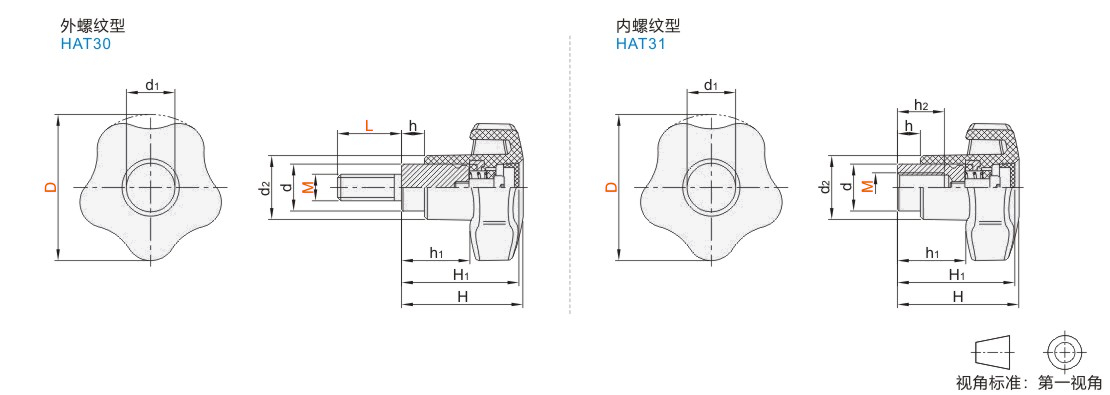

选型参数

选型表

型号		D	L 仅外螺纹型	H	H1	h	h1	h2	d	d1	d2	参考重量(kg)
代码	M	D	L 仅外螺纹型	H	H1	h	h1	h2	d	d1	d2	JT-QBYQS	JT-QBYQD
外螺纹型 JT-QBYQS 内螺纹型 JT-QBYQD	6	40	16 20 25 32 40 50 63	37	34.5	7	22	11	13.5	13.5	18	0.045	0.037
	8	40	16 20 25 32 40 50 63	37	34.5	7	22	11	13.5	13.5	18	0.055	0.035
	8	50	20 25 32 40 50 63 80	42	38.5	8	23	14	16	16.5	22	0.075	0.054
	10	50	20 25 32 40 50 63 80	42	38.5	8	23	14	16	16.5	22	0.09	0.05

暂未上传文档资料
