17系列凹形内置滑轨

图片仅供参考

17系列凹形内置滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	颜色	类型
JT-HNVOD	A6061	硬质阳极氧化	银色	长方形滑轨 ● 标准型
JT-HNVOU	A6061	硬质阳极氧化	黑色	长方形滑轨 ● 防反射型
JT-HNVOQ	工程塑料	—	—	长方形滑块

特点：
● 自重轻；
● 多种滑块选项；
● 免维护，干运行；
● 耐腐蚀；
● 低磨损，低摩擦系数；
● 滑轨银色或黑色涂层。
典型应用领域：
● 农业；
● 医疗；
● 车辆工程；
● 建筑；
● 包装。

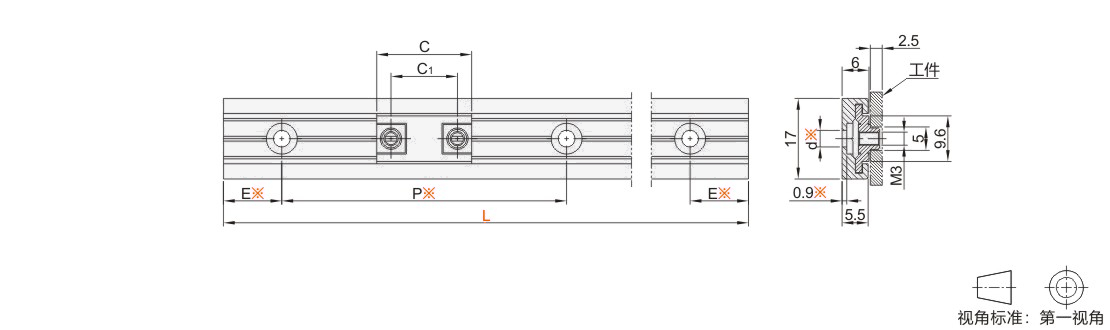

选择标准型（N无安装孔）时，无带※尺寸。

选型参数

长方形滑轨

型号						安装孔								P								d							静态载荷 (N)								参考重量 (kg/m)
代码					L	安装孔								P								d							静态载荷 (N)								参考重量 (kg/m)
JT-HNVOD					100～2000 (最小单位1)	N(无安装孔)								—								—							50								0.15
JT-HNVOD						Y(带安装孔)								60								3.5
JT-HNVOU						Y(带安装孔)								60								3.5

长方形滑块

型号											功能(标配)					C				C1				静态载荷 (N)				参考重量 (kg/pcs)
代码					规格						单滑块	双滑块	螺栓	预紧型	全塑轴承	C				C1				静态载荷 (N)				参考重量 (kg/pcs)
JT-HNVOQ					KA						●		●		●	20				14				50				0.002
					KB						●		●	●	●	20				14								0.002
					KC							●	●		●	30				18								0.002
					KD							●	●		●	40				28								0.003

N(安装孔数)/E(螺钉中心孔至端面距离）

P	L	N(安装孔数)	E		P	L	N(安装孔数)	E
60	100～159	2	E=[L-(N-1)×60]/2		60	1060～1119	18	E=[L-(N-1)×60]/2
	160～219	3				1120～1179	19
	220～279	4				1180～1239	20
	280～339	5				1240～1299	21
	340～399	6				1300～1359	22
	400～459	7				1360～1419	23
	460～519	8				1420～1479	24
	520～579	9				1480～1539	25
	580～639	10				1540～1599	26
	640～699	11				1600～1659	27
	700～759	12				1660～1719	28
	760～819	13				1720～1779	29
	820～879	14				1780～1839	30
	880～939	15				1840～1899	31
	940～999	16				1900～1959	32
	1000～1059	17				1960～2000	33
