膜片式联轴器双侧螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-RMBXDD	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-RMBXDU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
大抗扭载荷、高扭矩刚性和高灵敏度。
零回转间隙。
顺时针和逆时针旋转时特性完全一样。
两片不锈钢膜片可补偿径向、角向和轴向偏差（JT-RMBXDD不允许因偏心造成的轴心偏差）。
因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。

选型参数

选型表

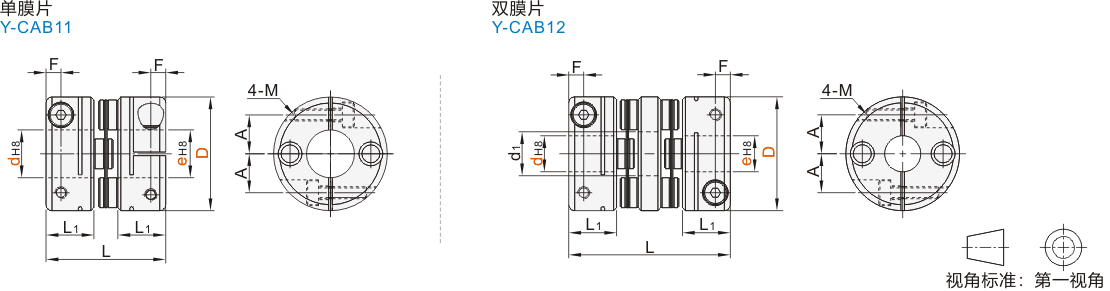

尺寸性能表

型号		L	L1	A	F	d1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 ( r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	L	L1	A	F	d1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 ( r/min)	惯性力矩 (kg·m²)	重量 (g)
单膜片 JT-RMBXDD	19	20	9.2	6.5	3.3	—	M2	1	0.7	1.4	0.7	—	±0.2	280	33000	6.3×10^⁻⁷	9
	25	24	10	9	3.5		M2.5	1	1	2				630	25000	2.1×10^⁻⁶	19
	32	29	12	11	4		M3	1.5	2.5	5				1600	19000	7.2×10^⁻⁶	41
	40	33	14	15	5		M4	2.5	3.5	7				2600	15000	1.3×10^⁻⁵	68
	50	42	18	18	6		M5	7	9	18				3100	12000	6.1×10^⁻⁵	40
双膜片 JT-RMBXDU	19	28	9.2	6.5	3.3	8.5	M2	1	0.7	1.4	1.5	0.12	±0.5	200	33000	8.7×10^⁻⁷	18
	25	32	10	9	3.5	12.5	M2.5	1	1	2		0.12		450	25000	2.7×10^⁻⁶	25
	32	40	12	11	4	16	M3	1.5	2.5	5		0.15		1100	19000	9.6×10^⁻⁶	60
	40	44	14	15	5	21	M4	2.5	3.5	7				1400	15000	1.9×10^⁻⁵	100
	50	57	18	18	6	26	M5	7	9	18				2200	12000	8.1×10^⁻⁵	210

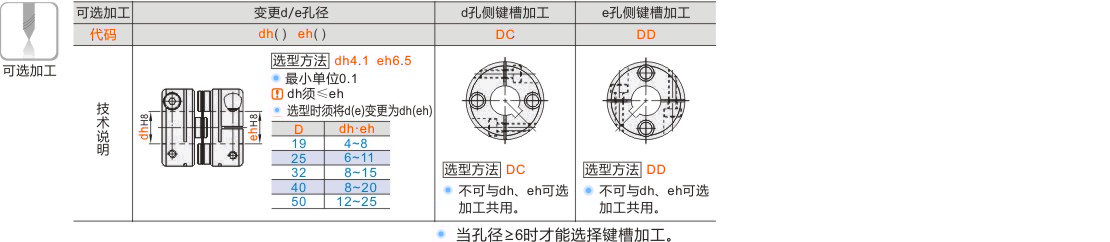

键槽尺寸表

暂未上传文档资料

膜片式联轴器 双侧螺钉夹紧型
