真空发生器方形分开排气螺纹连接型

图片仅供参考

真空发生器方形分开排气螺纹连接型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型
JT-UVNXD	方形 ● 螺纹连接型 ● 内置消音器

技术参数

使用流体	过滤后的压缩空气
使用压力(MPa)	-0.25~0.6
额定供应压力(MPa)	0.45
使用温度(°C)	5~60
润滑	不需要

选型参数

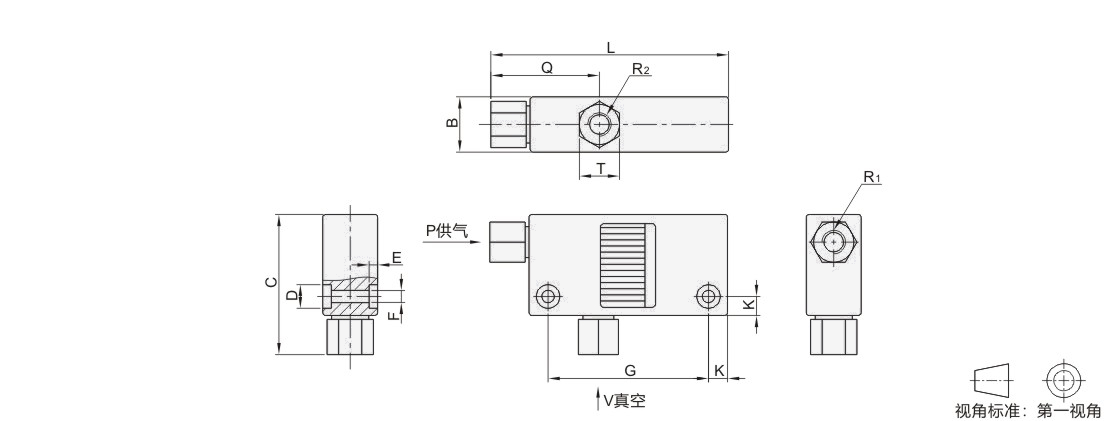

选型表

型号						最高真空度 (kPa)				配管尺寸		L			B	C			D			E			F			G		Q			K			T		最大真空流量 (l/min)						空气消耗量 (l/min)
代码			喷嘴直径			最高真空度 (kPa)				供气 R1	真空 R2	L			B	C			D			E			F			G		Q			K			T		最大真空流量 (l/min)						空气消耗量 (l/min)
JT-UVNXD			0.5			S		-88		Rc1/8	Rc1/8	67.5			16	38.5			5.8			2			3.2			47		31.5			5			12		5						13
			0.5			L		-48				67.5			16	38.5			5.8			2			3.2			47		31.5			5			12		8						13
			0.7			S		-88				67.5			16	38.5			5.8			2			3.2			47		31.5			5			12		12						23
			0.7			L		-48				67.5			16	38.5			5.8			2			3.2			47		31.5			5			12		20						23
			1.0			S		-88				70.5			18	39.5			5.8			2			3.2			50		33.5			5			12		24						46
			1.0			L		-48				70.5			18	39.5			5.8			2			3.2			50		33.5			5			12		34						46
			1.3			S		-88			Rc1/4	86.5			23	50			7.5			3			4.2			61		36.5			7			14		40						78
			1.3			L		-48			Rc1/4	86.5			23	50			7.5			3			4.2			61		36.5			7			14		70						78
