精密链节分度系统（头部驱动）

 选型表

本产品不含电机，推荐伺服电机，使用功率1.5KW。
减速机若有指定品牌请与我司技术人员进行沟通。
因本产品结构特殊性，无法进行拆解运输，请悉知。
L(工作段长度)优先推荐下表所述规格，如需其它长度规格可联系销售人员。

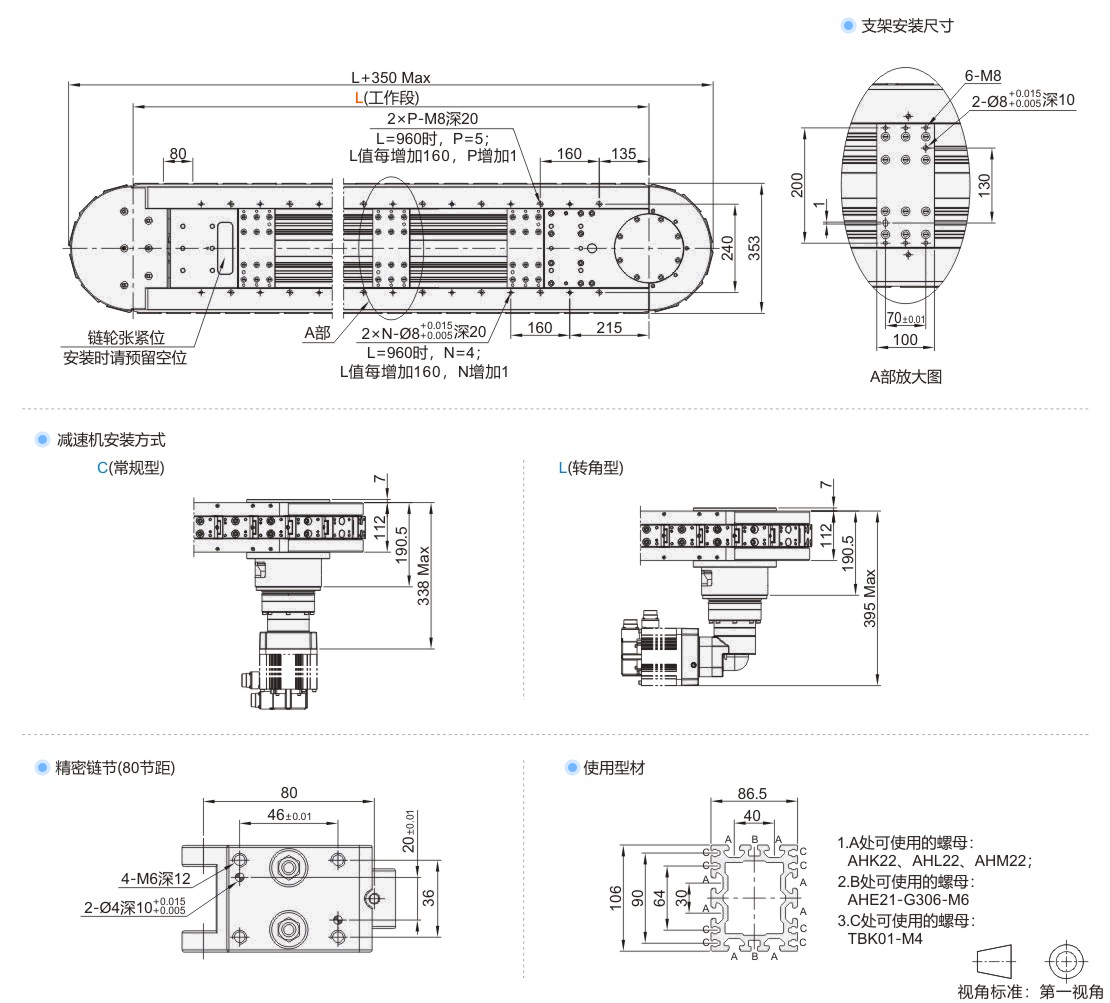

推荐选用规格表

性能参数

因结构存在累计误差等原因：L=960时±0.05，L每递增240误差增加±0.004。
单个链节负载≤2KG(含治具与产品)；总负载受组件长度、使用速度等两大因素影响，选用前请与我司工作人员进行技术对接。

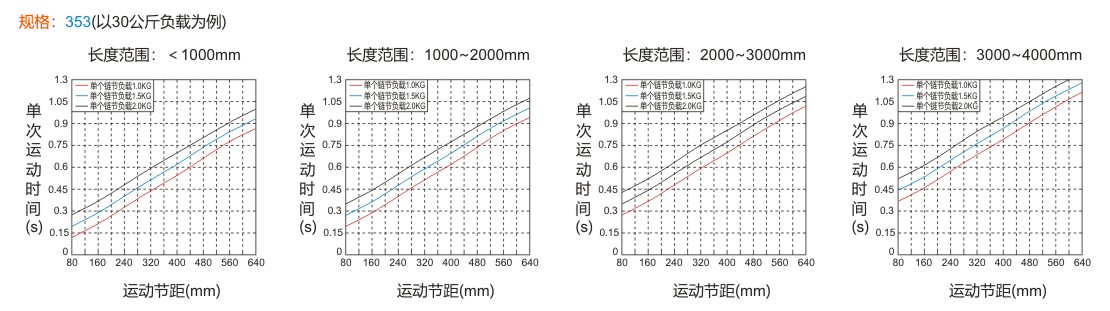

输送速度受负载与组件长度等因素影响。
产品较重，安装时请做好防护措施。

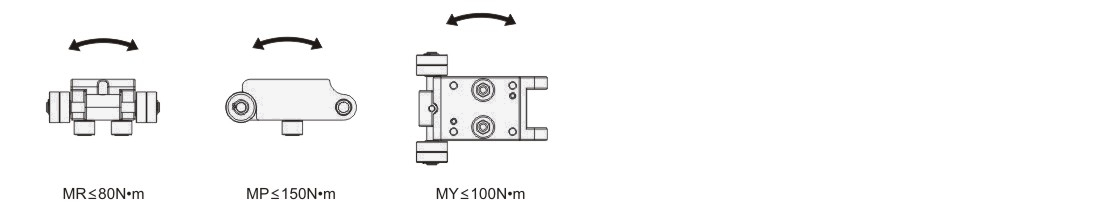

容许静力矩

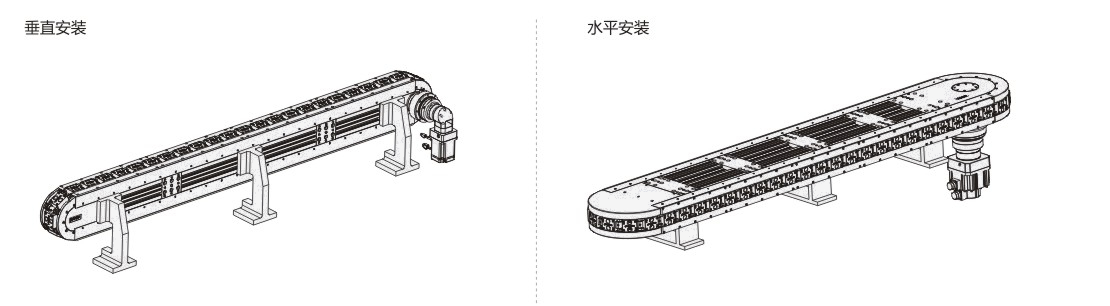

安装方式(示例）



注意：
1.上图仅为安装示意图，支架布置需考虑负载与受力情况，产品不含安装支架；
2.建议400~600mm时配置一个安装支架，产品安装面上已配置M8×1.25螺纹孔与Ø8销钉孔。
