规格 *

弓型卸扣 W型

图片仅供参考

弓型卸扣 W型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMLUD	碳钢	热镀锌	经济型D型卸扣 ● W型
JT-YMLUU	碳钢	热镀锌	经济型弓型卸扣 ● W型

选型参数

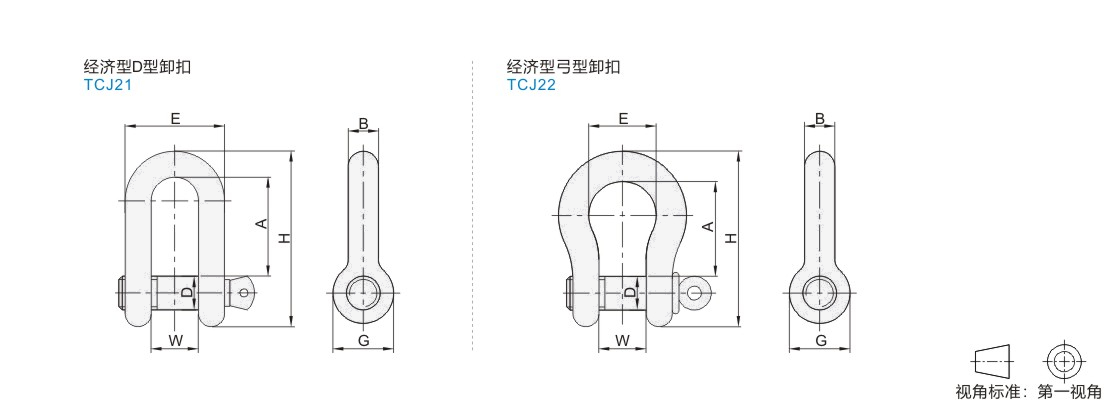

经济型D型卸扣

型号							工作载荷极限(吨)						安全系数					B				D				W			A					E				G				H				净重(kg)
代码			规格				工作载荷极限(吨)						安全系数					B				D				W			A					E				G				H				净重(kg)
JT-YMLUD			0.5T				0.5						6					6.4				7.9				12.0			22.4					23.9				15.5				40.4				0.05
			0.75T				0.75											7.9				9.7				13.5			26.4					29.5				19.1				48.5				0.JT-VMPSLCSFZMPNZFZ
			1T				1											9.7				11.2				16.8			31.8					35.8				23.1				58.4				0.16
			1.5T				1.5											11.2				12.7				19.1			36.6					41.4				26.9				67.9				0.20
			2T				2											12.7				16.0				20.6			41.4					45.0				30.2				77.0				0.23
			3.25T				3.25											16.0				19.3				27.0			50.8					58.7				38.1				95.3				0.56
			4.75T				4.75											19.1				22.4				31.8			60.5					69.9				46.0				115.1				1.20
			6.5T				6.5											22.4				25.4				36.6			71.4					81.0				53.1				135.4				1.46
			8.5T				8.5											25.4				28.4				43.0			81.0					93.7				60.5				150.9				2.70
			9.5T				9.5											28.7				31.8				46.0			90.9					103.1				68.3				172.2				3.06
			12T				12											31.8				35.1				51.6			100.1					115.1				76.2				190.5				4.15

经济型弓型卸扣

型号							工作载荷极限(吨)							安全系数				B				D				W			A					E				G				H				净重(kg)
代码			规格				工作载荷极限(吨)							安全系数				B				D				W			A					E				G				H				净重(kg)
JT-YMLUU			0.33T				0.33							6				4.8				6.4				9.7			22.4					15.2				14.2				37.3				0.03
			0.5T				0.5											6.4				7.9				11.9			28.7					19.8				15.5				46.7				0.05
			0.75T				0.75											7.9				9.7				13.5			30.9					21.3				19.1				53.1				0.09
			1T				1											9.7				11.2				16.8			36.6					26.2				23.1				63.2				0.14
			1.5T				1.5											11.2				12.7				19.1			42.9					29.5				26.9				73.9				0.17
			2T				2											12.7				16.0				20.6			47.8					33.3				30.2				83.3				0.33
			3.25T				3.25											16.0				19.1				26.9			60.5					42.9				38.1				106.4				0.62
			4.75T				4.75											19.1				22.4				31.8			71.4					50.8				46.0				126.2				1.JT-VMPSLCSFZMPNZFZ
			6.5T				6.5											22.4				25.4				36.6			84.1					57.9				53.1				148.1				1.64
			8.5T				8.5											25.4				28.7				42.9			95.3					68.3				60.5				166.6				2.28
			9.5T				9.5											29.5				31.8				45.0			108.1					73.9				68.3				189.7				3.36
			12T				12											32.8				35.1				51.6			119.1					82.6				76.2				209.6				4.31
