还有0项未选择重置

选择代码

代码参数

外形

尺寸选择

材质

表面处理

选型参数

规格 *

Y(mm) *

2~65/1

F(mm) *

3~110/1

G(mm) *

3~22/1

螺纹长度E(mm) *

3~42/1

螺纹直径选择N(mm) *

图片仅供参考

悬臂销外螺纹安装台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

外螺纹退刀槽尺寸见上页表1。

选型参数

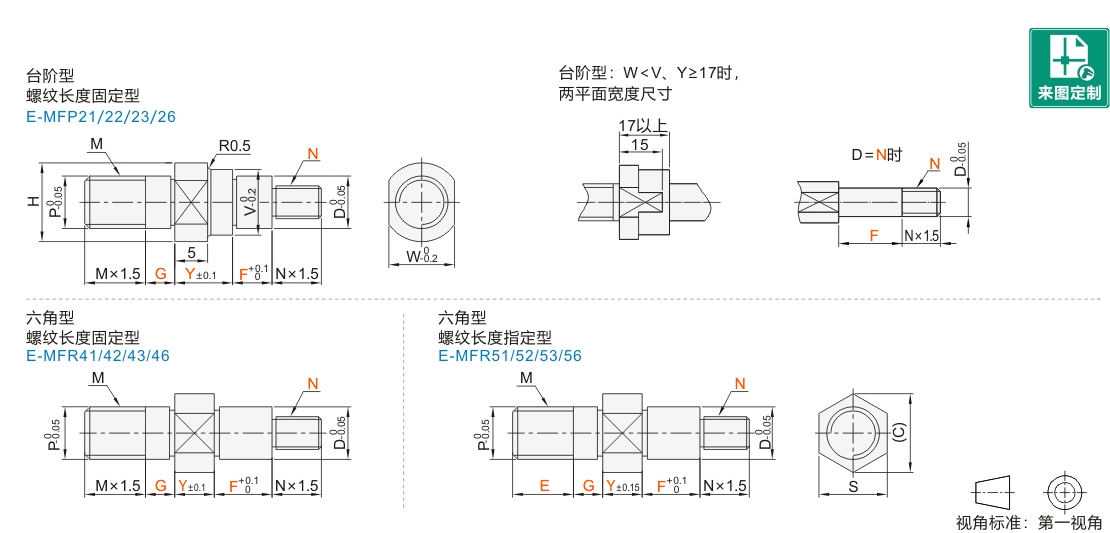

台阶型

型号		D	最小单位1			N	P	M	V	H	W
代码	规格	D	Y	F	G	N	P	M	V	H	W
(SCr440) JT-VGAFUD JT-VGAFUU JT-VGAFUQ (SUS304) JT-VGAFUX	3	3	7~32	3~55	3~10	3	3	M3	5	7	5
	4	4				3 4	4	M4	6	8	6
	5	5				3 4 5	5	M5	7	9	7
	6	6	7~65	5~80	5~12	4 5 6	6	M6	8	10	8
	8	8				5 6 8	8	M8	10	12	10
	10	10				6 8 10	10	M10	13	15	13
	12	12		10~80	5~17	6 8 10 12	12	M12	15	17	14
	13	13				6 8 10 12			16	18	15
	15	15				8 10 12 (15)			18	20	17
	16	16				8 10 12 (15)			19	21	18
	17	17			5~22	10 12 (15) 16			20	23	20
	18	18				10 12 (15) 16			21	23	20
	20	20				10 12 (15) 16 20	20	M20	24	26	24
	20A	20					16	M16	24	26	24
	22	22					20	M20	26	28	25
	22A	22					16	M16	26	28	25
	25	25				10 12 (15) 16 20 24 (25)	20	M20	29	31	27
	25A	25				10 12 (15) 16 20 24 (25)	16	M16	29	31	27
	30	30				12 (15) 16 20 24 (25) 30	20	M20	34	36	32
	30A	30				12 (15) 16 20 24 (25) 30	16	M16	34	36	32

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

六角型

型号		D	最小单位1				N	P	M	S	(C)
代码	规格	D	Y	F	G	E	N	P	M	S	(C)
螺纹长度固定型 JT-VGAPFD JT-VGAPFU JT-VGAPFQ JT-VGAPFX 螺纹长度指定型 JT-VGAPOD JT-VGAPOU JT-VGAPOQ JT-VGAPOX	3	3	2~32	3~55	3~10	3~8	3	3	M3	6	6.9
	4	4				4~10	3 4	4	M4	6	6.9
	5	5				5~12	3 4 5	5	M5	7	8.1
	6	6	2~65	5~110	5~12	6~15	4 5 6	6	M6	8	9.2
	8	8				8~18	5 6 8	8	M8	10	11.5
	10	10				10~22	6 8 10	10	M10	13	15.0
	12	12		10~110	5~17	12~25	6 8 10 12	12	M12	14	16.2
	13	13					6 8 10 12			17	19.6
	15	15					8 10 12 (15)			17	19.6
	16	16					8 10 12 (15)			19	21.9
	17	17			5~22		10 12 (15) 16			19	21.9
	18	18					10 12 (15) 16			24	27.7
	20	20	4~65			20~42	10 12 (15) 16 20	20	M20
	20A	20						16	M16
	22	22						20	M20
	22A	22						16	M16
螺纹长度固定型 JT-VGAPFD JT-VGAPFU JT-VGAPFQ JT-VGAPFX	25	25				—	10 12 (15) 16 20 24 (25)	20	M20	27	31.2
	25A	25					10 12 (15) 16 20 24 (25)	16	M16	27	31.2
	30	30					10 12 (15) 16 20 24 (25) 30	20	M20	32	36.9
	30A	30					10 12 (15) 16 20 24 (25) 30	16	M16	32	36.9

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。

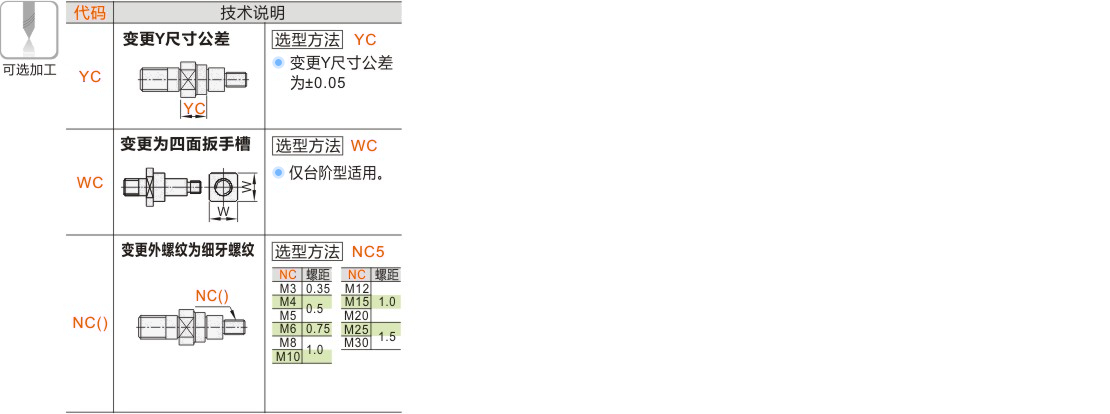

可选加工参数

暂未上传文档资料

悬臂销 外螺纹安装 台阶型
