低组装直线导轨滑块短型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTXSD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTXSU	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-RSTXSO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTXSX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

选型参数

选型表

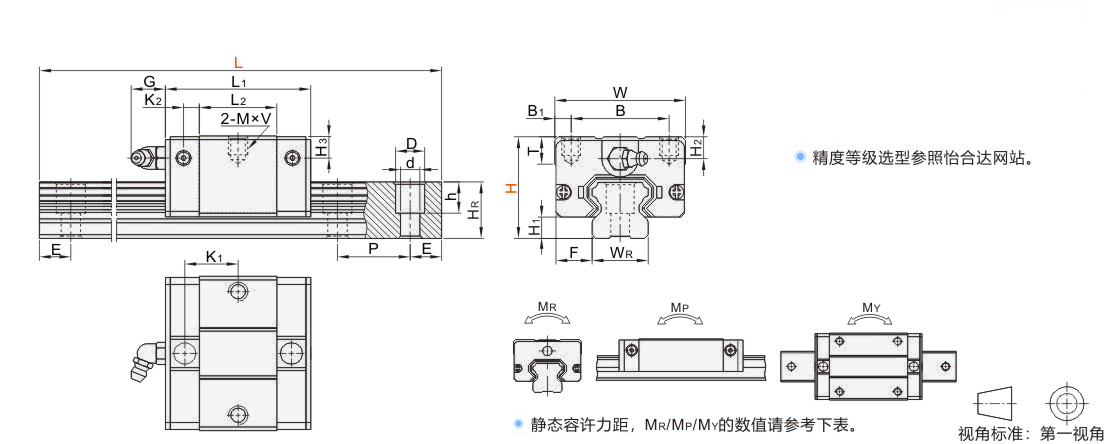

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	L1	L2	K1	K2	G	M×V	T	H2	H3
JT-RSTXSD JT-RSTXSU JT-RSTXSO JT-RSTXSX	24	100~1480	4.5	9.5	34	26	4	40.2	23.5	14.9	5.1	5.5	M4×6	6	5.5	5.5
	28	100~1960	6	11	42	32	5	48	29	18.1	5.9	12	M5×7	6	5.5	5.5
	33	100~1960	7	12.5	48	35	6.5	60.2	38.7	23.8	6.2		M6×9	8	6	6
	42	200~1960	9.5	16	60	40	10	68	43.3	27.7	6.3		M8×12	8	8	8
	48	200~1960	9.5	18	70	50	—	78	46	—	9.8	11.5	M8×12	12.5	8.5	8.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
15	12.5	6	4.5	3.5	60	M3×16	6.7	9.6	0.07	0.04	0.04	0.09	1.2
20	15	9.5	8.5	6		M5×16	9.7	14.2	0.14	0.07	0.07	0.16	2
23	18	11	9	7		M6×20	15.6	22.1	0.26	0.13	0.13	0.29	3
28	23	11	9	7	80	M6×25	23.1	31.8	0.45	0.23	0.23	0.52	4.4
34	27.5	14	12	9	80	M8×25	35.7	44	0.75	0.34	0.34	0.81	6.2

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E	H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
24	100~131	2	E=[L-(N-1)×P]/2	28	1220~1279	21	E=[L-(N-1)×P]/2	33	1882~1941	32	E=[L-(N-1)×P]/2	48	200~255	3	E=[L-(N-1)×P]/2
	132~191	3			1280~1339	22		33	1942~1960	33			256~335	4
	192~251	4			1340~1399	23		42	200~263	3			336~415	5
	252~311	5			1400~1459	24			264~343	4			416~495	6
	312~371	6			1460~1519	25			344~423	5			496~575	7
	372~431	7			1520~1579	26			424~503	6			576~655	8
	432~491	8			1580~1639	27			504~583	7			656~735	9
	492~551	9			1640~1699	28			584~663	8			736~815	10
	552~611	10			1700~1759	29			664~743	9			816~895	11
	612~671	11			1760~1819	30			744~823	10			896~975	12
	672~731	12			1820~1879	31			824~903	11			976~1055	13
	732~791	13			1880~1939	32			904~983	12			1056~1135	14
	792~851	14			1940~1960	33			984~1063	13			1136~1215	15
	852~911	15		33	100~141	2			1064~1143	14			1216~1295	16
	912~971	16			142~201	3			1144~1223	15			1296~1375	17
	972~1031	17			202~261	4			1224~1303	16			1376~1455	18
	1032~1091	18			262~321	5			1304~1383	17			1456~1535	19
	1092~1151	19			322~381	6			1384~1463	18			1536~1615	20
	1152~1211	20			382~441	7			1464~1543	19			1616~1695	21
	1212~1271	21			442~501	8			1544~1623	20			1696~1775	22
	1272~1331	22			502~561	9			1624~1703	21			1776~1855	23
	1332~1391	23			562~621	10			1704~1783	22			1856~1935	24
	1392~1451	24			622~681	11			1784~1863	23			1936~1960	25
	1452~1480	25			682~741	12			1864~1943	24		/
28	100~139	2			742~801	13			1944~1960	25
	140~199	3			802~861	14		/
	200~259	4			862~921	15
	260~319	5			922~981	16
	320~379	6			982~1041	17
	380~439	7			1042~1101	18
	440~499	8			1102~1161	19
	500~559	9			1162~1221	20
	560~619	10			1222~1281	21
	620~679	11			1282~1341	22
	680~739	12			1342~1401	23
	740~799	13			1402~1461	24
	800~859	14			1462~1521	25
	860~919	15			1522~1581	26
	920~979	16			1582~1641	27
	980~1039	17			1642~1701	28
	1040~1099	18			1702~1761	29
	1100~1159	19			1762~1821	30
	1160~1219	20			1822~1881	31

P：螺钉孔间距离
E：螺钉中心孔至端面距离

精度基准

尺寸精度		普通级					精密级
尺寸精度		24	28	33	42	48	24	28	33	42	48
单滑块	高度H的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
单滑块	宽度F的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
双滑块	高度H的相互误差	0.02		0.02			0.01		0.015		0.007
双滑块	宽度F的相互误差（基准轨）	0.02		0.03			0.01		0.015		0.007
滑块C面对滑轨A面的行走平行度		请在怡合达网站参阅行走精度表
滑块D面对滑轨B面的行走平行度		请在怡合达网站参阅行走精度表
