快插接头 S款异径直通型 Y型三通型 T型三通型

图片仅供参考

快插接头 S款异径直通型 Y型三通型 T型三通型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 压帽部	类型
JT-TWPFD	PBT	PBT	POM	异径 ● 直通接头
JT-TWPFU	PBT	PBT	POM	异径 ● Y型三通接头
JT-TWPFQ	PBT	PBT	POM	异径 ● T型三通接头

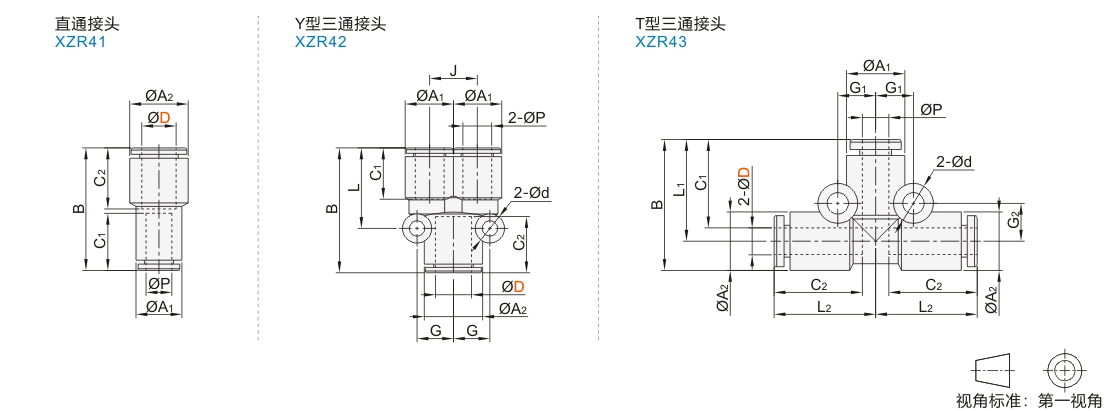

选型参数

直通接头

型号		P	ØA1	ØA2	B	C1	C2
代码	D	P	ØA1	ØA2	B	C1	C2
JT-TWPFD	6	4	8.2	10.4	27.6	13.3	13.3
	8	6	10.4	13.2	28.5	13.3	14.2
	10	8	13.2	JT-VMPDOCSUZMPNZFZ.9	30.8	14.2	JT-VMPDOCSUZMPNZFZ.6
	12	10	JT-VMPDOCSUZMPNZFZ.9	18.5	33.6	JT-VMPDOCSUZMPNZFZ.6	17.0

Y型三通接头

型号		P	ØA1	ØA2	B	L	J	C1	C2	G	Ød
代码	D	P	ØA1	ØA2	B	L	J	C1	C2	G	Ød
JT-TWPFU	6	4	8.2	10.4	29	18	8.2	13.3	13.3	6.8	3.2
	8	6	10.4	13.2	31	19.3	10.4	13.3	14.2	8.2	3.2
	10	8	13.2	JT-VMPDOCSUZMPNZFZ.9	34.6	22.3	13.2	14.2	JT-VMPDOCSUZMPNZFZ.6	10.1	4.2
	12	10	JT-VMPDOCSUZMPNZFZ.9	18.5	38.5	25	JT-VMPDOCSUZMPNZFZ.9	JT-VMPDOCSUZMPNZFZ.6	17	11.4	4.2

T型三通接头

型号		P	ØA1	ØA2	L1	L2	B	C1	C2	G1	G2	Ød
代码	D	P	ØA1	ØA2	L1	L2	B	C1	C2	G1	G2	Ød
JT-TWPFQ	6	4	10.7	10.7	16.3	JT-VMPDOCSUZMPNZFZ.3	21.5	13.3	13.3	6.8	5.7	3.2
	8	6	13.6	13.6	17.3	17.2	23.9	13.3	14.2	8.4	7.3	4.2
	10	8	16.2	16.2	19.2	19.6	27.2	14.2	JT-VMPDOCSUZMPNZFZ.6	9.6	8.4
	12	10	19	19	21.6	22.0	30.9	JT-VMPDOCSUZMPNZFZ.6	17.0	10.7	9.6
