悬臂销外螺纹安装带挡圈槽台阶型

图片仅供参考

悬臂销外螺纹安装带挡圈槽台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VGNVSD	SCr440	发黑	带挡圈槽型 ● 台阶型
JT-VGNVSU	SCr440	无电解镀镍	带挡圈槽型 ● 台阶型
JT-VGNVSQ	SCr440	—	带挡圈槽型 ● 台阶型
JT-VGNVSX	SUS304	—	带挡圈槽型 ● 台阶型

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

外螺纹退刀槽尺寸见下表1。

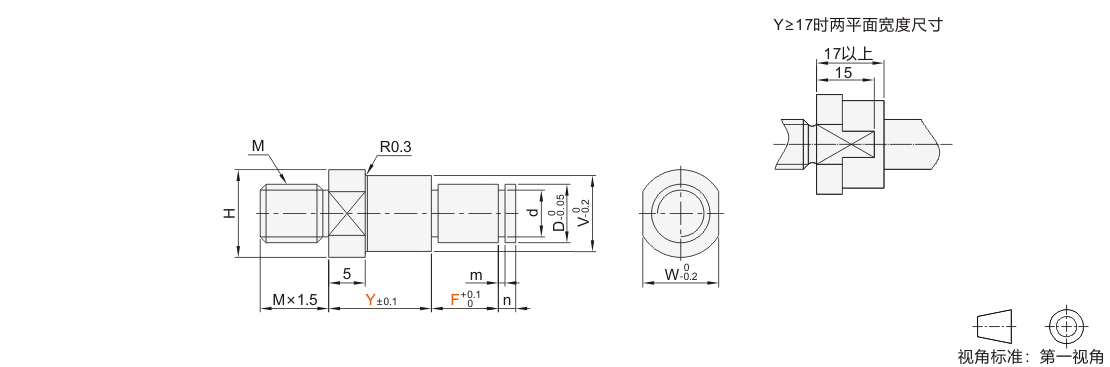

选型参数

选型表

型号		D	最小单位1		V	H	W	M	d	m	n
代码	规格	D	Y	F	V	H	W	M	d	m	n
(SCr440) JT-VGNVSD JT-VGNVSU JT-VGNVSQ (SUS304) JT-VGNVSX	3	3	7~32	3~55	5	7	5	M3	2	0.5	2
	3A	3			9	11	9	M3	2	0.5
	4	4			6	8	6	M4	3	0.7
	4A	4			10	12	10	M4	3
	5	5			7	9	7	M5	4
	5A	5			11	13	11	M5	4
	6	6	7~65	5~110	8	10	8	M6	5
	6A	6			12	14	12	M6	5
	8	8			10	12	10	M8	7	0.9	3
	8A	8			14	16	14	M8	7	0.9
	10	10			13	15	13	M10	9.6	1.15
	10A	10			18	20	17	M10	9.6
	12	12		10~160	15	17	14	M12	11.5		4
	13	13			16	18	15		12.4
	15	15			18	20	17		14.3
	16	16			19	21	18		15.2
	17	17			20	22	19		16.2
	18	18			21	23	20		17	1.35
	20	20			24	26	24	M20	19
	20A	20			24	26		M16	19
	22	22			26	28		M20	21		5
	22A	22			26	28		M16	21
	25	25			29	31	27	M20	23.9
	25A	25			29	31	27	M16	23.9
	30	30			34	36	32	M20	28.6	1.65
	30A	30			34	36	32	M16	28.6	1.65

表1：外螺纹退刀槽加工尺寸

螺纹直径 (M)	g	r	f
3	1.2~1.5	0.2~0.3	2.1~2.4
4			2.9~3.2
5			3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2

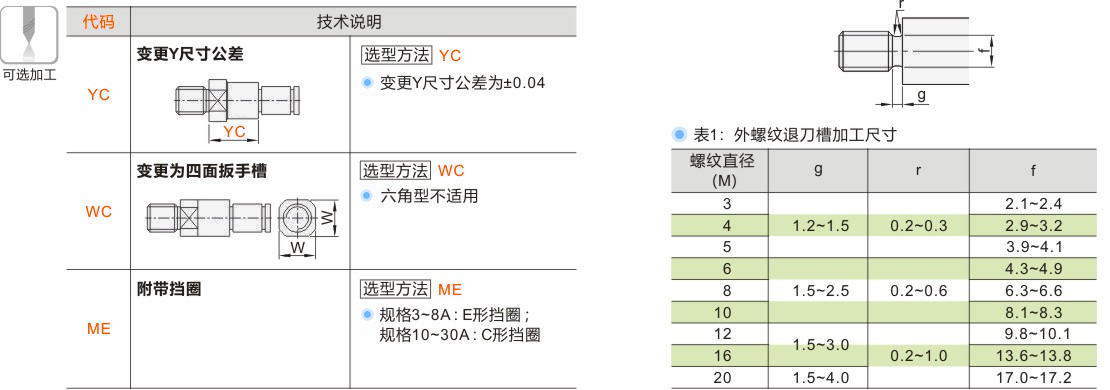

可选加工参数
