工业脚轮固定型/平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSOUO	固定型	SUS304	抛光	—	NA	尼龙	白色	轴套
JT-MSOUO	固定型	SUS304	抛光	—	SH	人造胶	灰色	单滚珠
JT-MSOUO	固定型	SUS304	抛光	—	AR	聚氨酯	红色	单滚珠
JT-MSIUO	平底活动型	SUS304	抛光	—	NA	尼龙	白色	轴套
JT-MSIUO	平底活动型	SUS304	抛光	—	SH	人造胶	灰色	单滚珠
JT-MSIUO	平底活动型	SUS304	抛光	—	AR	聚氨酯	红色	单滚珠
JT-MSIUX	平底活动型	SUS304	抛光	塑料双刹	NA	尼龙	白色	轴套
JT-MSIUX	平底活动型	SUS304	抛光	塑料双刹	SH	人造胶	灰色	单滚珠
JT-MSIUX	平底活动型	SUS304	抛光	塑料双刹	AR	聚氨酯	红色	单滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留
充足转动空间(仅适用JT-MSIUO/JT-MSIUX)。

选型参数

选型表

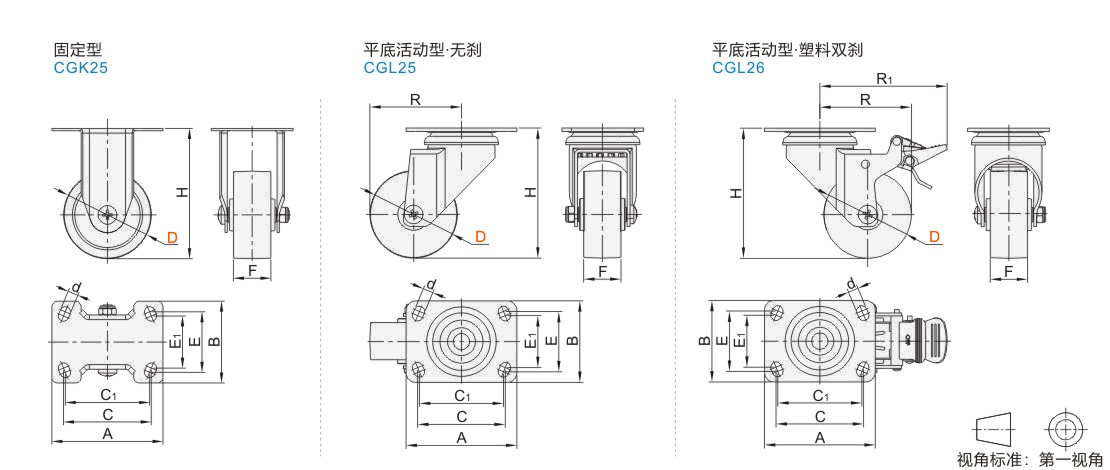

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R	R1	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	R	R1	容许载荷 (kg)	JT-MSOUO	JT-MSIUO	JT-MSIUX
固定型 JT-MSOUO 平底活动型无刹 JT-MSIUO 塑料双刹 JT-MSIUX	75	NA SH AR	112	32*	95	70	75	72	52	45	9	80.5	108	95	0.35	0.56	0.66
	100		136									96		120	0.46	0.64	0.78
	125		162									107.5		135	0.58	0.75	0.89

*当轮部代号为NA，轮径D=100时，F=34；
*当轮部代号为NA，轮径D=125时，F=35。

暂未上传文档资料

工业脚轮 固定型/平底活动型
