梯形丝杠固定侧支座

图片仅供参考

梯形丝杠固定侧支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

单件

代码	销售方式	适用位置显示器	材质	表面处理	适用配件	类型
JT-VIQAOD	单件	—	S45C	发黑	JT-VIQAOQ	支座固定侧
JT-VIQAOU	单件	—	S45C	发黑	—	支座支持侧
JT-VIQAOQ	单件	适用小型数字式位置显示器	S45C	发黑	JT-VIQAOD	防转动固定件

套装

代码	销售方式	类型	适用位置显示器	套装构成零件
				套件发货		附带发货
				支座固定侧	防转动固定件	支座支持侧
JT-VIQAOF	套装	支座固定侧+防转动固定件	适用小型数字式位置显示器	JT-VIQAOD	JT-VIQAOQ	—
JT-VIQAOO		支座固定侧+支座支持侧	—		—	JT-VIQAOU
JT-VIQAOX		支座固定侧+支座支持侧 +防转动固定件	适用小型数字式位置显示器		JT-VIQAOQ	JT-VIQAOU

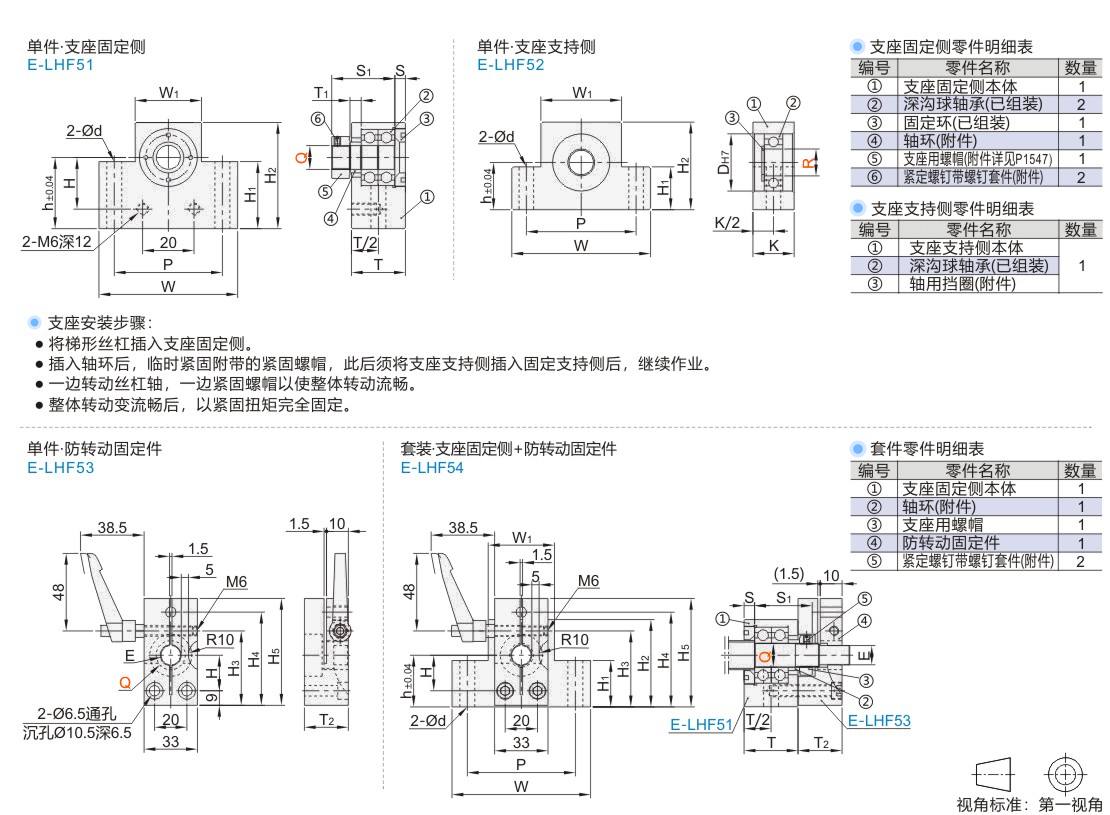

选型参数

单件·支座固定侧

型号		h	H	H1	H2	W	W1	P	T	T1	S	S1	d	紧固螺帽	紧固螺帽扭矩(N·CM)
代码	Q	h	H	H1	H2	W	W1	P	T	T1	S	S1	d	紧固螺帽	紧固螺帽扭矩(N·CM)
JT-VIQAOD	8	25	15	30	43	52	25	38	22	3	4.8	23.7	6.6	LEB81-M8	480
	10	30	20	29	48	70	36	52	24			27.2	9	LEB81-M10	920
	12	30	20	29	48	70	36	52	24			27.2	9	LEB81-M12	1360
	15	32	22	31	54	80	41	60	27		5.8	31.2	11	LEB81-M15	2340

单件·支座支持侧

型号		h	H1	H2	W	W1	P	K	D	d	轴承型号	轴用挡圈
代码	R	h	H1	H2	W	W1	P	K	D	d	轴承型号	轴用挡圈
JT-VIQAOU	8	25	30	43	52	25	38	20	22	6.6	608ZZ	TBP11-8
	10	30	29	48	70	36	52	20	26	9	6000ZZ	TBP01-10
	12	30	29	48	70	36	52	20	28	9	6001ZZ	TBP01-12
	15	32	31	54	80	41	60	20	32	11	6002ZZ	TBP01-15

单件·防转动固定件

型号		H	H3	H4	H5	T2	E	使用把手
代码	Q	H	H3	H4	H5	T2	E	使用把手
JT-VIQAOQ	8	15	39	46	54.5	22	6	HAD36-M6-L32-J
	10	20	44	51	59.5	23	8
	12	20	44	51	59.5	23	10
	15	22	46	53	61.5	25	12

套装

型号		h	H	H1	H2	H3	H4	H5	W	W1	P	T	T2	S	S1	d	E	紧固螺帽	螺帽紧固扭矩(N·CM)	使用把手 (仅JT-VIQAOF/JT-VIQAOX)	轴承型号
代码	Q	h	H	H1	H2	H3	H4	H5	W	W1	P	T	T2	S	S1	d	E	紧固螺帽	螺帽紧固扭矩(N·CM)	使用把手 (仅JT-VIQAOF/JT-VIQAOX)	轴承型号
支座固定侧+防转动固定件 JT-VIQAOF 支座固定侧+支座支持侧 JT-VIQAOO 支座固定侧+支座支持侧+防转动固定件 JT-VIQAOX	8	25	15	30	43	39	46	54.5	52	25	38	22	22	4.8	23.7	6.6	6	LEB81-M8	480	HAD36-M6-L32-J	608ZZ
	10	30	20	29	48	44	51	59.5	70	36	52	24	23		27.2	9	8	LEB81-M10	920		6000ZZ
	12	30	20	29	48	44	51	59.5	70	36	52	24	23		27.2	9	10	LEB81-M12	1360		6001ZZ
	15	32	22	31	54	46	53	61.5	80	41	60	27	25	5.8	31.2	11	12	LEB81-M15	2640		6002ZZ

支座固定侧附件尺寸表

Q		紧固螺帽							轴环尺寸
Q		M(细牙)			适用扳手尺寸				内径		外径	厚度
8		M8×1.0			14				8		11.5	3
10		M10×1.0			17				10		14
12		M12×1.0			19				12		15
15		M15×1.0			22				15		20
