法兰型导向轴支座

图片仅供参考

法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-SBVSD	S45C	发黑	引导型 ● 安装孔通孔 ● 圆法兰型
JT-SBVSU	S45C	喷细砂无电解镀镍	引导型 ● 安装孔通孔 ● 圆法兰型
JT-SBVSX	SUS304	—	引导型 ● 安装孔通孔 ● 圆法兰型
JT-SBVDD	S45C	发黑	引导型 ● 安装孔通孔 ● 方法兰型
JT-SBVDU	S45C	喷细砂无电解镀镍	引导型 ● 安装孔通孔 ● 方法兰型
JT-SBVDX	SUS304	—	引导型 ● 安装孔通孔 ● 方法兰型
JT-SBVUD	S45C	发黑	引导型 ● 安装孔通孔 ● 对边法兰型
JT-SBVUU	S45C	喷细砂无电解镀镍	引导型 ● 安装孔通孔 ● 对边法兰型
JT-SBVUX	SUS304	—	引导型 ● 安装孔通孔 ● 对边法兰型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

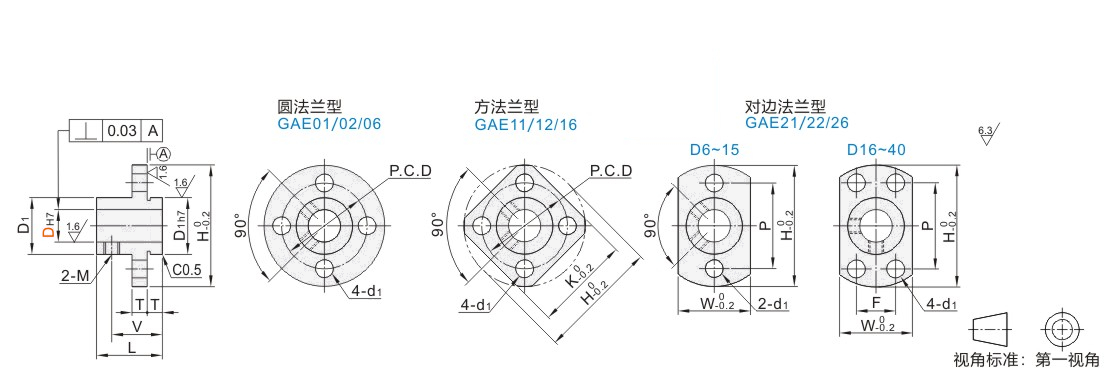

型号			L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
圆法兰型方法兰型对边法兰型 JT-SBVSD JT-SBVDD JT-SBVUD JT-SBVSU JT-SBVDU JT-SBVUD JT-SBVSX GAE13 JT-SBVUX	6	+0.012 0	15	12	28	3.5	12	M3	20	22	12	20	__	3.5
	8	+0.015 0	18			5	15	M3			16			3.5
	8M		18				15	M4			16			4.5
	10		20	14	30		16	M3	22	23	18	22		3.5
	10M		20	14	30		16	M4	22	23	18	22		4.5
	12	+0.018 0	24	16	36	6	19		26	28	20	26
	15		30	20	40		22		30	32	24	30
	16		32	22	42		23		32	33	26	28	16
	20	+0.021 0	32	28	50	8	25	M5	39	39	32	31	22	5.5
	25		38	33	55	8	29	M5	44	44	37	36	24	5.5
	30		38	38	66	10	30	M6	52	52	42	41	27	6.6
	40	+0.025 0	50	60	90	10	35	M6	75	75	65	65	38	9
