轴承型号 *

带座轴承菱型单轴承标准型

图片仅供参考

带座轴承菱型单轴承标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-VXAYDD	钢	S45C	—	发黑	标准型 ● 无挡圈型
JT-VXAYDU	钢	S45C	—	无电解镀镍	标准型 ● 无挡圈型
JT-VXAYUD	钢	S45C	弹簧钢	发黑	标准型 ● 带挡圈型
JT-VXAYUU	钢	S45C	弹簧钢	无电解镀镍	标准型 ● 带挡圈型
JT-VXAYQD	钢	S45C	弹簧钢	发黑	引导型 ● 带挡圈型
JT-VXAYQU	钢	S45C	弹簧钢	无电解镀镍	引导型 ● 带挡圈型

经济型推荐低速、轻载或间歇式运转工况使用。

不指定轴承品牌。

轴承精度：GB/T 307.1 0级

相当于：JIS B 1514 0级

选型参数

选型表

型号		d	dh	DH7		D1g7		T	T1	B	L	K	L1	d1	h	M
型号						仅JT-VXAYQD/JT-VXAYQU		仅JT-VXAYDD/JT-VXAYDU	仅JT-VXAYUD/JT-VXAYUU JT-VXAYQD/JT-VXAYQU
代码	轴承型号					仅JT-VXAYQD/JT-VXAYQU		仅JT-VXAYDD/JT-VXAYDU	仅JT-VXAYUD/JT-VXAYUU JT-VXAYQD/JT-VXAYQU
标准型 JT-VXAYDD JT-VXAYDU JT-VXAYUD JT-VXAYUU 引导型 JT-VXAYQD JT-VXAYQU	608ZZ	8	19	22	+0.021 0	25	-0.007 -0.028	9	12	7	45	29	35	8	4.4	5
	6900ZZ	10	19	22		25		8	11	6	45	29	35
	6000ZZ	10	22	26		30		10	13	8	50	34	40
	6901ZZ	12	22	24		30		8	11	6	50	34	40
	6001ZZ	12	24	28		32	-0.009 -0.034	10	13	8	52	36	42
	6902ZZ	15	25	28		33		9	12	7	57	37	45	9.5	5.4	6
	6002ZZ	15	28	32	+0.025 0	36		11	14	9	60	40	48	9.5	5.4	6
	6904ZZ	20	34	37		43		11	15	9	69	47	56	11	6.4	8
	6004ZZ	20	36	42		50		14	18	12	77	54	64	11	6.4	8

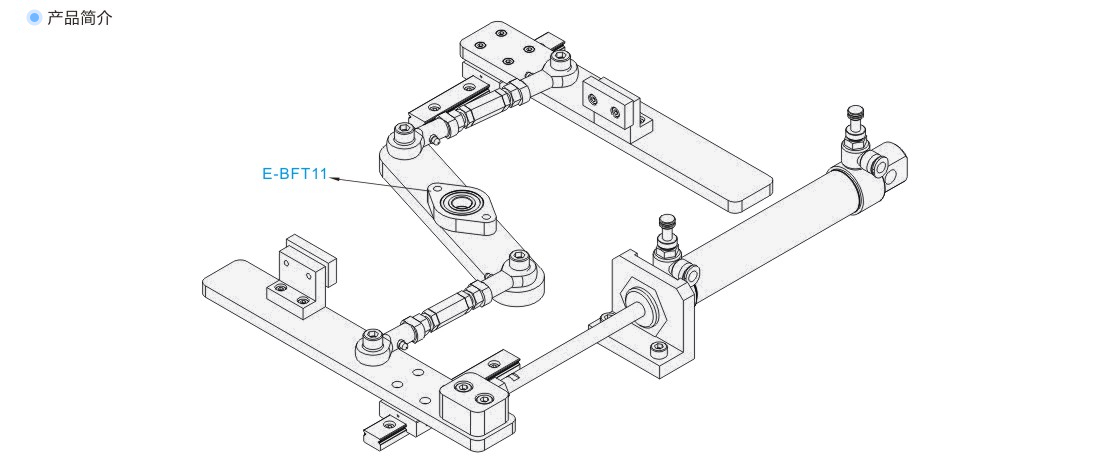

产品名称

暂未上传文档资料
