减振式联轴器螺钉夹紧分离型

图片仅供参考

减振式联轴器螺钉夹紧分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	附件	类型
JT-NXZXF	铝合金	HNBR	内六角圆柱头螺钉	螺钉夹紧分离型 ● 标准型
JT-NXZXO	铝合金	HNBR	内六角圆柱头螺钉	螺钉夹紧分离型 ● 加长型

选型参数

标准型

型号		d-e
代码	D	d-e
JT-NXZXF	15	d	3	4	4.5	5	6
	15	e	5 6	4 5 6	5	5 6	6
	19	d	4	5	6	6.35	8
	19	e	5 8	5 6 7 8	6 6.35 8	8	8
	25	d	5	6	6.35	8	10	12
	25	e	6 8	6 8 10 11 12	8 10	8 10 11 12	10 12	12
	30	d	8	10	11	12	14	15
	30	e	8 10 11 12 14 15	10 11 12 14 15	12	12 14 15	14 15	15
	34	d	8	10	11	12	14	15	16
	34	e	8 10 11 12 14 15	10 11 12 14 15	11 12	12 14 15	14 15	15	16
	39	d	10	12	14	15	16	17	20
	39	e	10 11 12 14 15 16	12 14 15 16 19 20	14 15 16	15 16 19	16	17	20
	44	d	12	14	15	16	17	19	20
	44	e	12 14 16 19	14 15 16 19	15 16 19 20	16 19	19	20	20
	56	d	15	19	20	24	25
	56	e	15 19 20 25	20 24	20 25	25	25

加长型

型号		d-e
代码	D	d-e
JT-NXZXO	15	d	3	5
	15	e	5	5 6
	19	d	4	5	6	6.35	8
	19	e	5	5 6 7 8	6 6.35 8	8	8
	25	d	5	6	6.35	8	10
	25	e	8	8 10	8	8 10 11 12	10 12
	30	d	8	10	11	12
	30	e	8 10 11 12 14 15	10 11 12 14 15	12	14
	34	d	8	10	11	12	14
	34	e	8 10 11 12 14	11 14	12	14	15
	39	d	10	12	14	15
	39	e	10 12 14	14	15	19

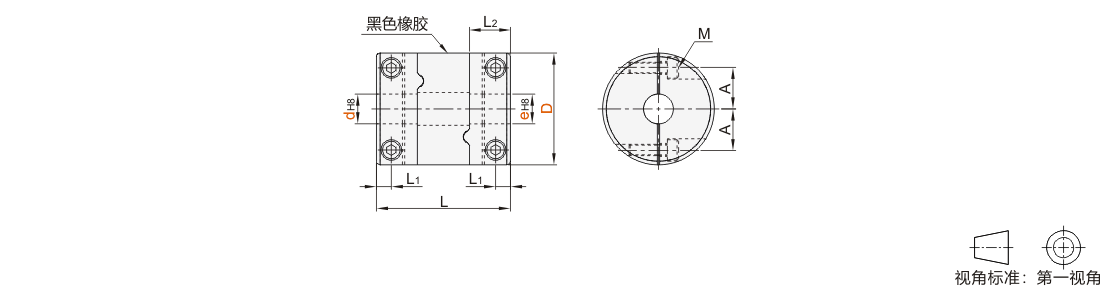

尺寸性能表

型号		L	L1	L2	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	L2	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)	重量 (g)
标准型 JT-NXZXF	15	23	2.15	6.5	5	M1.6	0.25	1.1	2.2	42000	2.7×10⁻⁷	43	0.15	1.5	±0.2	8
	19	26	2.65	7.7	6.5	M2	0.5	2.1	4.2	33000	8.4×10⁻⁷	88				14
	25	32	3.25	9.5	9	M2.5	1	4	8	25000	3.0×10⁻⁶	170				28
	30	36	4	11	11	M3	1.5	6.3	12.6	21000	6.9×10⁻⁶	220	0.2		±0.3	45
	34	38	4	12	12.25	M3	1.5	8	16	18000	1.3×10⁻⁵	390				65
	39	48	4.5	15.5	14.5	M4	2.5	13.5	27	16000	2.7×10⁻⁵	520				98
	44	48	4.75	15	16	M4	2.5	18	36	14000	4.2×10⁻⁵	640				136
	56	60	5.5	19.5	20	M5	7	35	70	11000	1.4×10⁻⁴	1500				276
加长型 JT-NXZXO	15	30	2.15	6.5	5	M1.6	0.25	1.1	2.2	42000	3.3×10⁻⁷	32	0.15	1.5	±0.2	11
	19	34	2.65	7.7	6.5	M2	0.5	2.1	4.2	33000	9.7×10⁻⁷	77				19
	25	42	3.25	9.5	9	M2.5	1	4	8	25000	3.5×10⁻⁶	130				38
	30	42	4	11	11	M3	1.5	6.3	12.6	21000	7.3×10⁻⁶	200	0.2		±0.3	53
	34	44	4	12	12.25	M3	1.5	8	16	18000	1.3×10⁻⁵	280				73
	39	55	4.5	15.5	14.5	M4	2.5	13.5	27	16000	2.8×10⁻⁵	450				117

惯性力矩和重量按最大孔计算!
