直柱型线性滚珠衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	轴套 / 硬度	表面处理	滚珠 / 材质	保持架 / 材质	密封圈 / 材质	使用环境温度	类型
JT-IZMSD	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20~80°C	单衬型
JT-IZMDD	SUJ2	60~64HRC	无电解镀镍	GCr15	铝合金	钢	-20~80°C	双衬型

产品特点
产品高级精度，保持架采用铝合金材质，重量轻；
产品不仅可以进行直线运动，还可以进行旋转运动，但直线运动行程有限；
由于滚珠处于保持器单个独立分离的孔内，不论是旋转运动还是直线往复运动，都能顺畅运转。
轴套、滚珠材质SUJ2相当于GCr15。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
产品可做直线旋转复合运动，但直线运动行程有限，详细数据见参数表中“最大行程”参数。

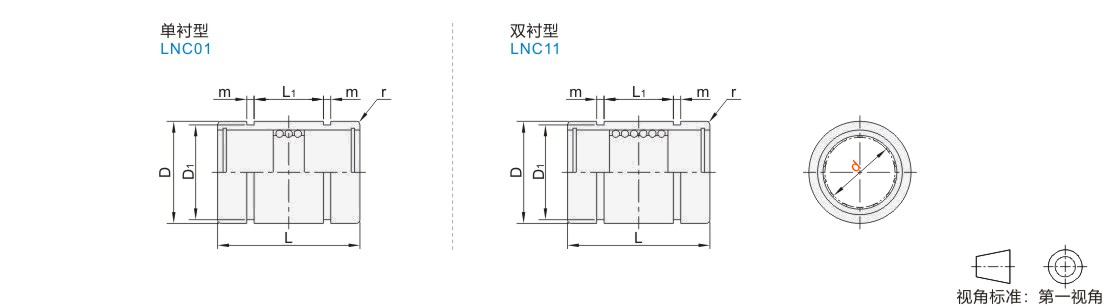

选型参数

单衬型

型号			D		D1	L		L1	m	r	最大行程	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		D1	L		L1	m	r	最大行程	滚珠列数	C(动)	Co(静)	重量(g)
JT-IZMSD	5	0 -0.008	10	0 -0.009	9.6	15	0 -0.12	8	1.1	0.4	13	3	160	144	4
	6	0 -0.009	12	0 -0.011	11.5	19	0 -0.2	11.3			15		269	238	8
	8		15	0 -0.011	14.3	24		15.3			24		334	317	15
	10		19	0 -0.013	18	29		19.4	1.3		30		634	552	30
	12		21		20	30		20.4	1.3	0.8	32		804	663	32
	16		28		27	37		23.3	1.6		40		1366	970	72
	20	0 -0.010	32	0 -0.016	30.5	42		27.3	1.6		46		1538	1284	94

1N=0.102kgf

双衬型

型号			D		D1	L		L1	m	r	最大行程	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		D1	L		L1	m	r	最大行程	滚珠列数	C(动)	Co(静)	重量(g)
JT-IZMDD	5	0 -0.008	10	0 -0.009	9.6	15	0 -0.12	8	1.1	0.4	6	6	256	288	5
	6	0 -000.9	12	0 -0.011	11.5	19	0 -0.2	11.3			7		430	476	8
	8		15	0 -0.011	14.3	24		15.3			8		534	634	17
	10		19	0 -0.013	18	29		19.4	1.3				1014	1104	33
	12		21		20	30		20.4	1.3	0.8			1286	1326	36
	16		28		27	37		23.3	1.6		16		1885	1940	79
	20	0 -0.010	32	0 -0.016	30.5	42		27.3	1.6		28		2460	2568	102

1N=0.102kgf
