精密快插直通接头外螺纹

图片仅供参考

精密快插直通接头外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTXSD	黄铜	黄铜	POM	镀镍	外螺纹 ● 直接头
JT-LTTXSU	SUS304	SUS304	POM	—	外螺纹 ● 直接头
JT-LTTXDD	黄铜	黄铜	POM	镀镍	外螺纹 ● 内六角孔直通接头

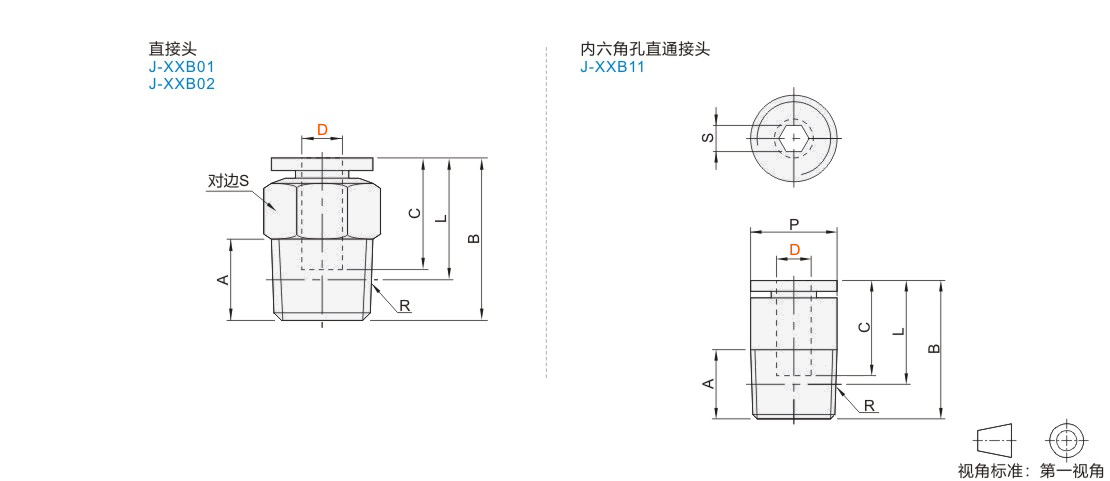

选型参数

直接头

型号		公称型号	R	A		B		L		C		S		有效断面积（mm²)	重量 (g)
代码	D	公称型号	R	JT-LTTXSD	JT-LTTXSU	JT-LTTXSD	JT-LTTXSU	JT-LTTXSD	JT-LTTXSU	JT-LTTXSD	JT-LTTXSU	JT-LTTXSD	JT-LTTXSU	有效断面积（mm²)	重量 (g)
JT-LTTXSD JT-LTTXSU	4	M5	M5	3.5	5	20	21.6	16.5	16.6	14.9	14.2	10	10	1.73	5.1
		1	R1/8	7.5	7.5	19.3	18.6	JT-VMPDOCSUZMPNZFZ.3	14.6			10	10	3.9	5.8
		2	R1/4	10	10	19.6	19.6	13.6	13.6			14	14	3.9	12
	6	M5	M5	3.5	5	21	22.8	17.5	17.8	17	JT-VMPDOCSUZMPNZFZ.4	12	12	1.73	6.6
		1	R1/8	7.5	7.5	22.6	19.8	16.6	JT-VMPDOCSUZMPNZFZ.8			12	12	6.93	6.7
		2	R1/4	10	10	22.6	21.3	16.6	JT-VMPDOCSUZMPNZFZ.3			14	14		12.6
		3	R3/8	10.5	11	20.8	22.3	14.4	JT-VMPDOCSUZMPNZFZ.9			17	17		20.2
	8	1	R1/8	7.5	7.5	26.6	25.3	22.6	21.3	18.2	16.7	14	14	10.83	11.5
		2	R1/4	10	10	25.4	23.6	19.4	17.6			14	14	JT-VMPDOCSUZMPNZFZ.59	11.6
		3	R3/8	10.5	11	21.9	23.6	JT-VMPDOCSUZMPNZFZ.5	17.2			17	17	JT-VMPDOCSUZMPNZFZ.59	18.2
	10	1	R1/8	7.5	7.5	29	28	25	24	20.7	18.9			10.83	JT-VMPDOCSUZMPNZFZ.3
		2	R1/4	10	10	31	29.5	25	23.5					JT-VMPDOCSUZMPNZFZ.59	19.4
		3	R3/8	10.5	11	27.2	25.5	20.8	19.1					27.71	19.2
		4	R1/2	13.5	14	26.5	28	18.3	19.8			21	21	27.71	33.1
	12	2	R1/4	10	10	34	32.4	29.9	26.4	23.3	21		20	JT-VMPDOCSUZMPNZFZ.59	30.1
		3	R3/8	10.5	11	29.5	29.4	23.1	23				20	27.71	27.9
		4	R1/2	13.5	14	32.1	30.4	23.9	22.2				21	43.3	36.5
	16	3	R3/8	10.5	11	36.4	37.1	30	30.7	24.8	23.5	24	24	43.3	37.7
	16	4	R1/2	13.5	14	36.3	39.1	28.1	30.9	24.8	23.5	24	24	62.35	42.4

内六角孔直通接头

型号		公称型号	R	A	B	L	C	S	P	有效断面积（mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	C	S	P	有效断面积（mm²)	重量 (g)
JT-LTTXDD	4	M5	M5	3.5	20	16.5	14.9	2	10	1.73	4.8
	4	1	R1/8	7.5	19.1	JT-VMPDOCSUZMPNZFZ.1	14.9	3	9.9	4	5.7
	6	M5	M5	3.5	21	17.5	17	2	12	1.73	6.0
		1	R1/8	7.5	20.6	16.6		4	12	6.93	6.3
		2	R1/4	10	22.5	16.5		4	13.9	6.93	13.5
	8	1	R1/8	7.5	26.4	22.4	18.2	5		10.83	10.8
		2	R1/4	10	25	19		6		JT-VMPDOCSUZMPNZFZ.59	11.1
		3	R3/8	10.5	22	JT-VMPDOCSUZMPNZFZ.5			17		17.2
	10	2	R1/4	10	31	25	20.7		16.9		19.8
		3	R3/8	10.5	26.9	20.5		8	16.9	27.5	18.1
		4	R1/2	13.5	26.9	18.7			21	27.5	34.3
	12	3	R3/8	10.5	29.4	23	23.3		20.8	27.71	30.1
	12	4	R1/2	13.5	32	23.8	23.3	10	21	43.5	35.3
	16	3	R3/8	10.5	36.5	30.1	24.8	10	24	43.3	34.6
	16	4	R1/2	13.5	36.5	28	24.8	12	24	62.35	41.1
