双列满装滚子索轮轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	附件	类型
JT-XFBOF	SUJ2	止动环(2PCS)	标准型 ● 索轮轴承

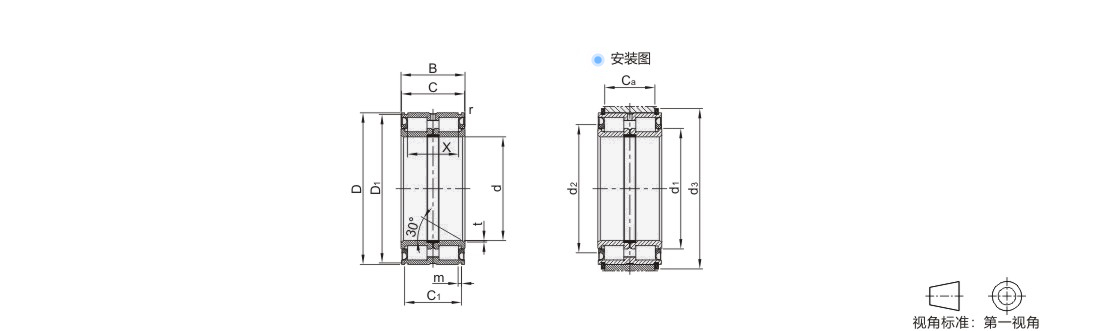

选型参数

选型表

型号		d	D	B	C	C1	D1	m	r	t	X	基本额定载荷(KN)		极限转速 (rpm)	安装尺寸				止动环依据 DIN 471	重量(kg) 参考
型号												基本额定载荷(KN)			安装尺寸						代码	轴承型号	Cr(动)	Cor(静)	Ca	d1	d2	d3
JT-XFBOF	5004											20	42		30	29	24.7	40.2			1.8	0.3	0.5	22.5	33.2	40.8	3200	21.5	30.55	34	47	42×1.75	0.2
	5005	25	47	45.2	36.8	48	2880	35.35	39	52	47×1.75	0.24			30	29	24.7				1.8			22.5				21.5
	5006	30	55	34	33	28.2	53	2.1	25.5	40	53.6	2400	25	40.6	44	60	55×2	0.37
	5007	35	62	36	35	30.2	60	2.1	27.5	50.4	70.4	2080	27	46.1	50	67	62×2	0.48
	5008	40	68	38	37	32.2	65.8	2.7	0.6	0.8	28.5	64	88.8	1920	28	51.4	55	75	68×2.5	0.56
	5009	45	75	40	39	34.2	72.8				30.5	77.6	111.2	1760	30	57	61	82	75×2.5	0.7
	5010	50	80	40	39	34.2	77.8				30.5	81.6	120.8	1600	30	61.8	66	87	80×2.5	0.76
	5011	55	90	46	45	40.2	87.4	3.2		1	36	96	148.8	1440	35	68.6	73	99	90×3	1.18
	5012	60	95				92.4					100	160.8	1360		73.7	79	104	95×3	1.26
	5013	65	100				97.4					104	172	1280		78.8	84	109	100×3	1.33
	5014	70	110	54	53	48.2	107.1	4.2			42	140	220	1120	43	84.5	91	119	110×4	1.87
	5015	75	115	54	53	48.2	112.1				42	160.8	252	1120	43	89.95	97	124	115×4	1.96
	5016	80	125	60	59	54.2	122.1			1.5	48	168	272	1040	49	97.1	105	137	125×4	2.71
	5017	85	130	60	59	54.2	127.1				48	175.2	292	960	49	103.9	112	142	130×4	2.83
	5018	90	140	67	66	59.2	137				54	244	408	880	54	109.3	118	152	140×4	3.71
	5019	95	145				142					252	424	880		113.35	122	157	145×4	3.88
	5020	100	150				147					264	440	800		117.35	128	162	150×4	3.95
	5022	110	170	80	79	70.2	167			1.8	64	316	544	720	65	131.55	143	182	170×4	6.57
	5024	120	180	80	79	71.2	176				64	328	592	720	65	140.9	153	196	180×4	7.04
	5026	130	200	95	94	83.2	196				77	432	768	640	77	156.75	170	216	200×4	10.5
	4130	130	190	80	79	71.2	186				64	344	632	640	65	150.55	160	206	190×4	7.5
	5028	140	210	95	94	83.2	206	5.2			77	488	880	600	77	165.4	181	226	210×5	11.1
	4140	140	200	80	79	71.2	196	4.2			64	356	672	600	65	159.95	170	216	200×4	8
	5030	150	225	100	99	87.2	221	5.2		2	80	568	1008	560	81	175.7	192	245	225×5	13.3
	4150	150	210	80	79	71.2	206			1.8	64	372	736	560	65	174.4	185	226	210×5	8.4
	5032	160	240	109	108	95.2	236			2	89	592	1088	520	89	189	207	260	240×5	16.6
	4160	160	220	80	79	71.2	216			1.8	64	384	776	560	65	184.05	196	236	220×5	8.8
	5034	170	260	122	121	107.2	254			2	100	768	1400	480	99	200.7	220	282	260×5	22.6
	4170	170	230	80	79	71.2	226			1.8	64	392	824	520	65	193.9	206	250	230×5	9.3
	5036	180	280	136	135	118.2	274			2	112	912	1704	440	110	217.8	239	302	280×5	30.1
	4180	180	240	80	79	71.2	236			1.8	64	400	864	480	65	203.1	216	260	240×5	9.8
	5038	190	290	136	135	118.2	284			2	112	928	1768	440	110	225.65	248	312	290×5	31.5
	4190	190	260	80	79	73.2	254			1.8	64	416	928	440	65	217.55	231	282	260×5	12.7
	5040	200	310	150	149	128.2	304	6.3		2	126	1080	2080	400	120	243.05	267	336	310×6	40.8
	4200	200	270	80	79	73.2	264	5.2		1.8	64	432	968	440	65	227.15	241	292	270×5	13.2
	5044	220	340	160	159	138.2	334	6.3	1	2	132	1256	2440	384	130	259.85	286	366	340×6	52.5
	4220	220	300	95	94	83.2	294	5.2			72	560	1240	384	75	248.7	264	322	300×5	19.5
	5048	240	360	160	159	138.2	354	6.3			132	1304	2640	352	130	279.25	305	386	360×6	56
	4240	240	320	95	94	83.2	314				72	592	1360	384	75	271.7	287	346	320×6	21
	5052	260	400	190	189	162.2	394		1.1	3	150	1904	3760	320	154	304.95	336	426	400×6	84.5
	4260	260	340	95	94	83.2	334		1		75	672	1592	352	75	292.7	310	366	340×6	22.5
	5056	280	420	190	189	163.2	413	7.3	1.1		150	2080	4160	304	154	320.95	354	453	420×7	90
	5060	300	460	218	216	185.2	453	7.3	1.1		170	2400	4640	272	176	346.85	375	493	460×7	126
