斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-RCBXFU	30	内径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用
JT-RCBXFF	30	外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

本系列拖链不包含分隔片，分隔片需单独购买。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
JT-RCBVFU	30系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB
							JT-RCBVFF	无

分割片

代码	类型		材质	颜色	允许温度	阻燃等级
Y-SAG01	一般用型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
							Y-SAH01	横隔片

横隔片搭配竖隔片一起使用。

选型参数

拖链

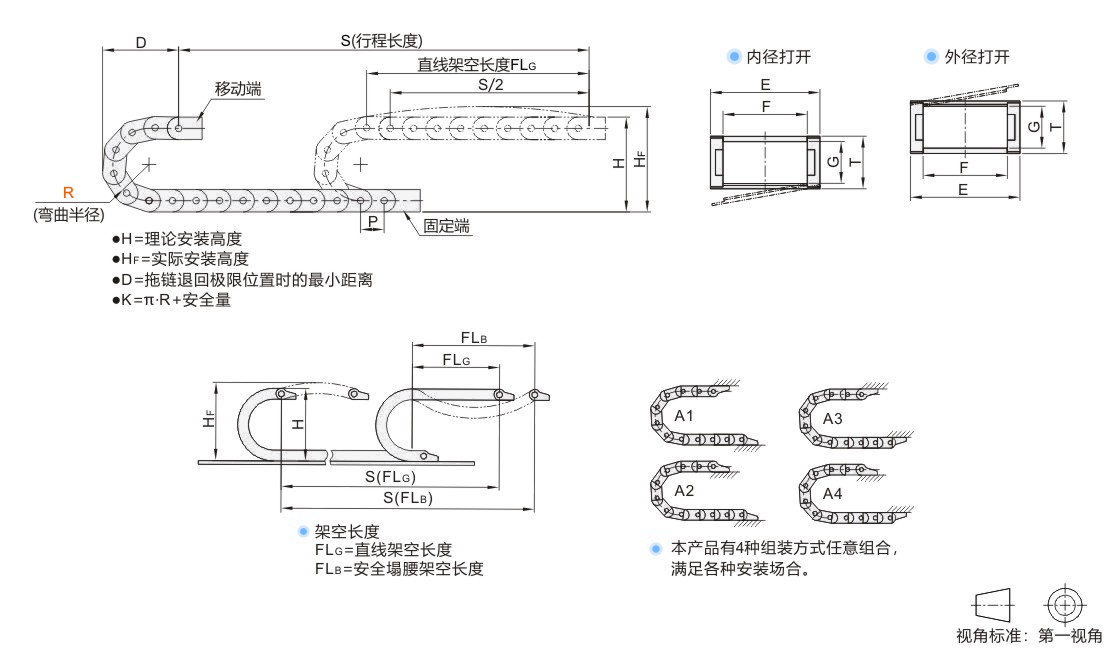

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度 HF	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度 HF	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
JT-RCBXFU JT-RCBXFF	3038	55	1~	(带梳状板) JT-RCBVFU (无梳状板) JT-RCBVFF	30	40	38	54.2	46	150	167	357	195	25	1	1.3	≈0.83
		75								190	187	420	235
		100								240	212	498	285
	3050	55					50	66.2		150	167	357	195				≈0.87
		75								190	187	420	235
		100								240	212	498	285
	3075	55					75	91.2		150	167	357	195				≈0.96
		75								190	187	420	235
		100								240	212	498	285
	30100	55					100	116.2		150	167	357	195				≈1.11
		75								190	187	420	235
		100								240	212	498	285
		125								290	237	577	335

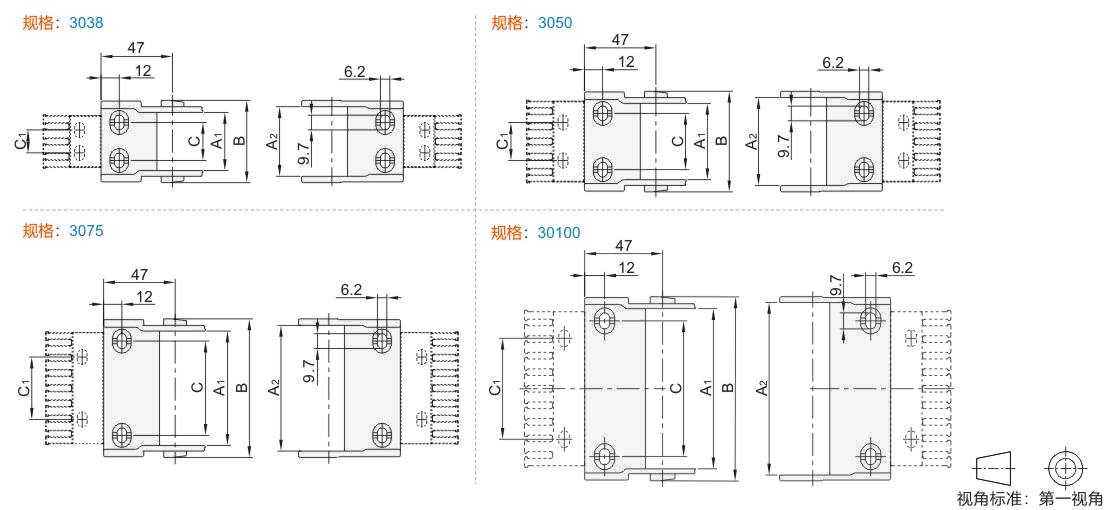

接头

型号		内宽	A1	A2	B	C	C1	梳状板齿数	适用拖链规格
代码	规格	内宽	A1	A2	B	C	C1	梳状板齿数	适用拖链规格
JT-RCBVFU	3038	38	38.2	45.7	54.2	25	15	4	JT-RCBXFU-3038/JT-RCBXFF-3038
	3050	50	50.2	57.7	66.2	37	25	6	JT-RCBXFU-3050/JT-RCBXFF-3050
	3075	75	75.2	82.7	91.2	62	41	8	JT-RCBXFU-3075/JT-RCBXFF-3075
	30100	100	100.2	107.7	116.2	87	63	10	JT-RCBXFU-30100/JT-RCBXFF-30100
JT-RCBVFF	3038	38	38.2	45.7	54.2	25	—	—	JT-RCBXFU-3038/JT-RCBXFF-3038
	3050	50	50.2	57.7	66.2	37			JT-RCBXFU-3050/JT-RCBXFF-3050
	3075	75	75.2	82.7	91.2	62			JT-RCBXFU-3075/JT-RCBXFF-3075
	30100	100	100.2	107.7	116.2	87			JT-RCBXFU-30100/JT-RCBXFF-30100

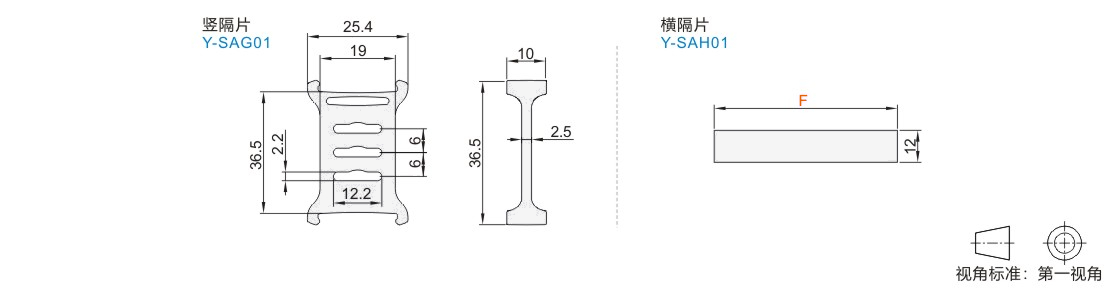

竖隔片

型号		适用拖链代码
代码	适用拖链内高 G	适用拖链代码
Y-SAG01	30	JT-RCBXFU/JT-RCBXFF

横隔片

型号		适用拖链规格
代码	适用拖链内宽F	适用拖链规格
Y-SAH01	38	JT-RCBXFU-3038/JT-RCBXFF-3038
	50	JT-RCBXFU-3050/JT-RCBXFF-3050
	75	JT-RCBXFU-3075/JT-RCBXFF-3075
	100	JT-RCBXFU-30100/JT-RCBXFF-30100
