带座轴承 SN500 立式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体材质	类型
JT-XNLOQ	HT200灰铸铁	立式 ● SN500系列

选型参数

选型表

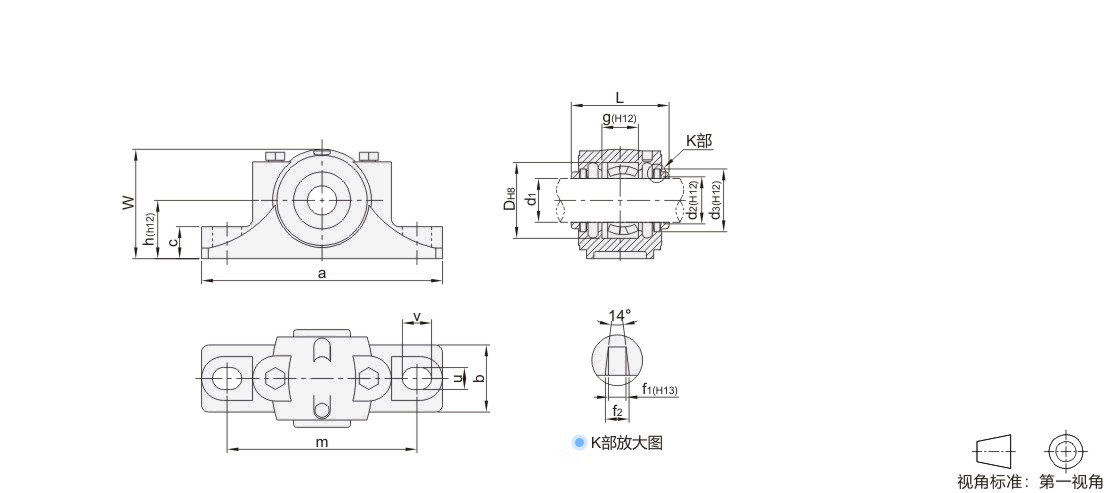

型号		国标型号	d1	D(H8)	a	b	c	g(H12)	h(h12)	L	W	m	u	v	f1(H13)	f2	d2(H12)	d3(H12)	适配轴承型号 (需另行购买)	适配紧定套 (需另行购买)	定位环
代码	规格	国标型号	d1	D(H8)	a	b	c	g(H12)	h(h12)	L	W	m	u	v	f1(H13)	f2	d2(H12)	d3(H12)	适配轴承型号 (需另行购买)	适配紧定套 (需另行购买)	规格	数量
JT-XNLOQ	505	SN505	20	52	165	46	22	25	40	67	75	130	15	20	3	4.2	21.5	31	1205K	H205	SR52×5	2
	505-1	SN505	20	52	165	46	22	25	40	67	75	130	15	20	3	4.2	21.5	31	2205K 22205K	H305	SR52×7	1
	506	SN506	25	62	185	52	22	30	50	77	90	150	15	20	4	5.4	26.5	38	1206K	H206	SR62×7	2
	506-1	SN506	25	62	185	52	22	30	50	77	90	150	15	20	4	5.4	26.5	38	2206K 22206K	H306	SR62×10	1
	507	SN507	30	72	185	52	22	33	50	82	95	150	15	20	4	5.4	31.5	43	1207K	H207	SR72×8	2
	507-1	SN507	30	72	185	52	22	33	50	82	95	150	15	20	4	5.4	31.5	43	2207K 22207K	H307	SR72×10	1
	508	SN508	35	80	205	60	25	33	60	85	110	170	15	20	4	5.4	36.5	48	1208K	H208	SR80×7.5	2
	508-1	SN508	35	80	205	60	25	33	60	85	110	170	15	20	4	5.4	36.5	48	2208K 22208K	H308	SR80×10	1
	509	SN509	40	85	205	60	25	31	60	85	112	170	15	20	4	5.4	41.5	53	1209K	H209	SR85×6	2
	509-1	SN509	40	85	205	60	25	31	60	85	112	170	15	20	4	5.4	41.5	53	2209K 22209K	H309	SR85×8	1
	510	SN510	45	90	205	60	25	33	60	90	115	170	15	20	4	5.4	46.5	58	1210 K	H210	SR90×6.5	2
	510-1	SN510	45	90	205	60	25	33	60	90	115	170	15	20	4	5.4	46.5	58	2210K 22210K	H310	SR90×10	1
	511	SN511	50	100	255	70	28	33	70	95	130	210	18	23	5	6.9	51.5	67	1211K	H211	SR100×6	2
	511-1	SN511	50	100	255	70	28	33	70	95	130	210	18	23	5	6.9	51.5	67	2211K 22211K	H311	SR100×8	1
	512	SN512	55	110	255	70	30	38	70	105	135	210	18	23	5	6.9	56.5	72	1212K	H212	SR110 ×8	2
	512-1	SN512	55	110	255	70	30	38	70	105	135	210	18	23	5	6.9	56.5	72	2212K 22212K	H312	SR110×10	1
	513	SN513	60	120	275	80	30	43	80	110	150	230	18	23	5	6.8	62	77	1213K	H213	SR120×10	2
	513-1	SN513	60	120	275	80	30	43	80	110	150	230	18	23	5	6.8	62	77	2213K 22213K	H313	SR120×12	1
	515	SN515	65	130	280	80	30	41	80	115	155	230	18	23	5	6.8	67	82	1215K	H215	SR130×8	2
	515-1	SN515	65	130	280	80	30	41	80	115	155	230	18	23	5	6.8	67	82	2215K 22215K	H315	SR130×10	1
	516	SN516	70	140	315	90	32	43	95	120	175	260	22	27	6	8.1	72	89	1216K	H216	SR140×8.5	2
	516-1	SN516	70	140	315	90	32	43	95	120	175	260	22	27	6	8.1	72	89	2216K 22216K	H316	SR140×10	1
	517	SN517	75	150	320	90	32	46	95	125	185	260	22	27	6	8.1	77	94	1217K	H217	SR150 ×9	2
	517-1	SN517	75	150	320	90	32	46	95	125	185	260	22	27	6	8.1	77	94	2217K 22217K	H317	SR150×10	1
	518	SN518	80	160	345	100	35	62.4	100	145	195	290	22	27	6	8.1	82	99	1218K	H218	SR160×16.2	2
	518-1																		2218K 22218K	H318	SR160×11.2	2
	518-2																		23218K	H2318	SR160×10	1
	519	SN519	85	170	345	100	35	53	112	140	210	290	22	27	6	8.1	87	104	1219K	H219	SR170×10.5	2
	519-1	SN519	85	170	345	100	35	53	112	140	210	290	22	27	6	8.1	87	104	2219K 22219K	H319	SR170×10	1
	520	SN520	90	180	380	110	40	70.3	112	160	218	320	26	32	7	9.3	92	111	2220K 22220K	H320	SR180×12.1	2
	520-1	SN520	90	180	380	110	40	70.3	112	160	218	320	26	32	7	9.3	92	111	23220K	H2320	SR180×10	1
	522	SN522	100	200	410	120	45	80	125	175	240	350	26	32	8	10.8	102	125	2222K 22222K	H322	SR200×13.5	2
	522-1	SN522	100	200	410	120	45	80	125	175	240	350	26	32	8	10.8	102	125	23222K	H2322	SR200×10	1
	524	SN524	110	215	410	120	45	86	140	185	270	350	26	32	8	10.7	113	135	22224K	H3124	SR215×14	2
	524-1	SN524	110	215	410	120	45	86	140	185	270	350	26	32	8	10.7	113	135	23224K	H2324	SR215×10	1
	526	SN526	115	230	445	130	50	90	150	190	290	380	28	36	8	10.7	118	140	22226K	H3126	SR230×13	2
	526-1	SN526	115	230	445	130	50	90	150	190	290	380	28	36	8	10.7	118	140	23226K	H2326	SR230×10	1
	528	SN528	125	250	500	150	50	98	150	205	305	420	33	42	9	12.2	128	154	22228K	H3128	SR250×15	2
	528-1	SN528	125	250	500	150	50	98	150	205	305	420	33	42	9	12.2	128	154	23228K	H2328	SR250×10	1
	530	SN530	135	270	530	160	60	106	160	220	325	450	33	42	9	12.2	138	164	22230K	H3130	SR270×16.5	2
	530-1	SN530	135	270	530	160	60	106	160	220	325	450	33	42	9	12.2	138	164	23230K	H2330	SR270×10	1
	532	SN532	140	290	550	160	60	114	170	235	345	470	33	42	10	13.7	143	173	22232K	H3132	SR290×17	2
	532-1	SN532	140	290	550	160	60	114	170	235	345	470	33	42	10	13.7	143	173	23232K	H2332	SR290×10	1
