低组装直线导轨滑块短型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-HBFUD	普通级	上锁式	单滑块	上锁式	S55C	20CrMoH	组件
JT-HBFUQ	普通级	上锁式	双滑块	上锁式	S55C	20CrMoH	组件

详情请在怡合达网站搜索查看

静态容许力距，MR/Mp/MY的数值请参考下表。

选型参数

选型表

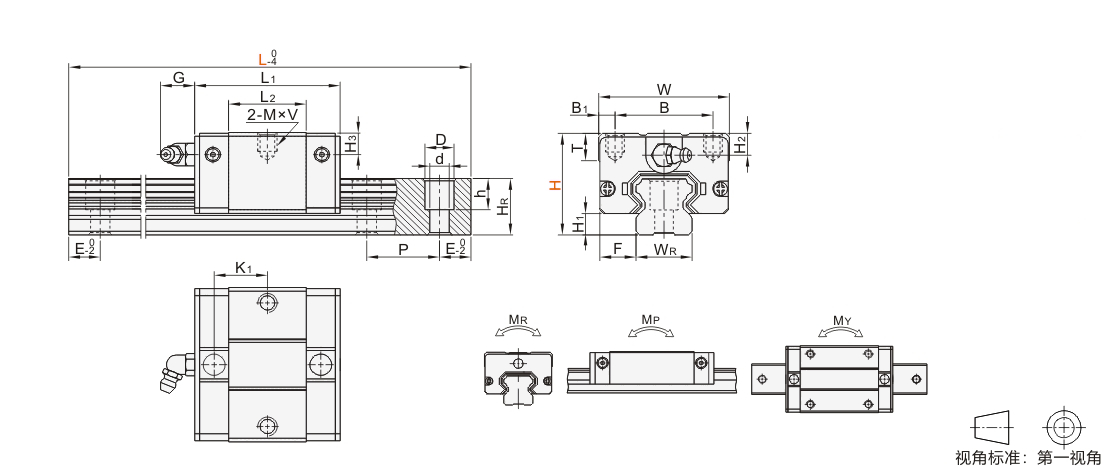

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	L1	L2	K1	G	M×V	T	H2	H3
JT-HBFUD JT-HBFUQ	24	100~1480	4.4	9.5	34	26	4	41.1	23.1	14.95	5.5	M4×6	6	5.8	5.8
	28	100~1960	6	11	42	32	5	50	29	18.7	12	M5×7	7.5	5.8	6.3
	33	100(220)~1960	6.2	12.5	48	35	6.5	59.7	35.5	22.75	12	M6×9	8	7.4	7.4
	42	200(250)~2600	10	16	60	40	10	71.5	41.5	26.75	12	M8×12	9	9	9

( )内的L尺寸为双滑块JT-HBFUQ的最短滑轨长度尺寸的最小值由滑块长度与滑块数量而定每个规格滑轨长度L最大可做到4000mm/条

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(Kg)	滑轨(Kg/m)
15	12.5	7.5	5.3	4.5	60	M4×16	5.1	8.94	0.06	0.03	0.03	0.12	1.26
20	15.5	9.5	8.5	6	60	M5×16	6.54	10.75	0.1	0.05	0.05	0.16	2.09
23	18	11	9	7	60	M6×20	10.2	17.6	0.2	0.09	0.09	0.26	2.69
28	23	14	12	9	80	M8×25	15.32	26.28	0.3	0.15	0.15	0.46	4.26

E(螺钉中心孔至端面距离)=[L-(N-1)×P]/2

H	24	28	33	42	N (安装孔数)
L	100~131	100~139	100~141	—	2
	132~191	140~199	142~201	200~263	3
	192~251	200~259	202~261	264~343	4
	252~311	260~319	262~321	344~423	5
	312~371	320~379	322~381	424~503	6
	372~431	380~439	382~441	504~583	7
	432~491	440~499	442~501	584~663	8
	492~551	500~559	502~561	664~743	9
	552~611	560~619	562~621	744~823	10
	612~671	620~679	622~681	824~903	11
	672~731	680~739	682~741	904~983	12
	732~791	740~799	742~801	984~1063	13
	792~851	800~859	802~861	1064~1143	14
	852~911	860~919	862~921	1144~1223	15
	912~971	920~979	922~981	1224~1303	16
	972~1031	980~1039	982~1041	1304~1383	17
	1032~1091	1040~1099	1042~1101	1384~1463	18
	1092~1151	1100~1159	1102~1161	1464~1543	19
	1152~1211	1160~1219	1162~1221	1544~1623	20
	1212~1271	1220~1279	1222~1281	1624~1703	21
	1272~1331	1280~1339	1282~1341	1704~1783	22
	1332~1391	1340~1399	1342~1401	1784~1863	23
	1392~1451	1400~1459	1402~1461	1864~1943	24
	1452~1480	1460~1519	1462~1521	1944~2023	25
	—	1520~1579	1522~1581	2024~2103	26
		1580~1639	1582~1641	2104~2183	27
		1640~1699	1642~1701	2184~2263	28
		1700~1759	1702~1761	2264~2343	29
		1760~1819	1762~1821	2344~2423	30
		1820~1879	1822~1881	2424~2503	31
		1880~1939	1882~1941	2504~2583	32
		1940~1960	1942~1960	2584~2600	33
P	60			80	—

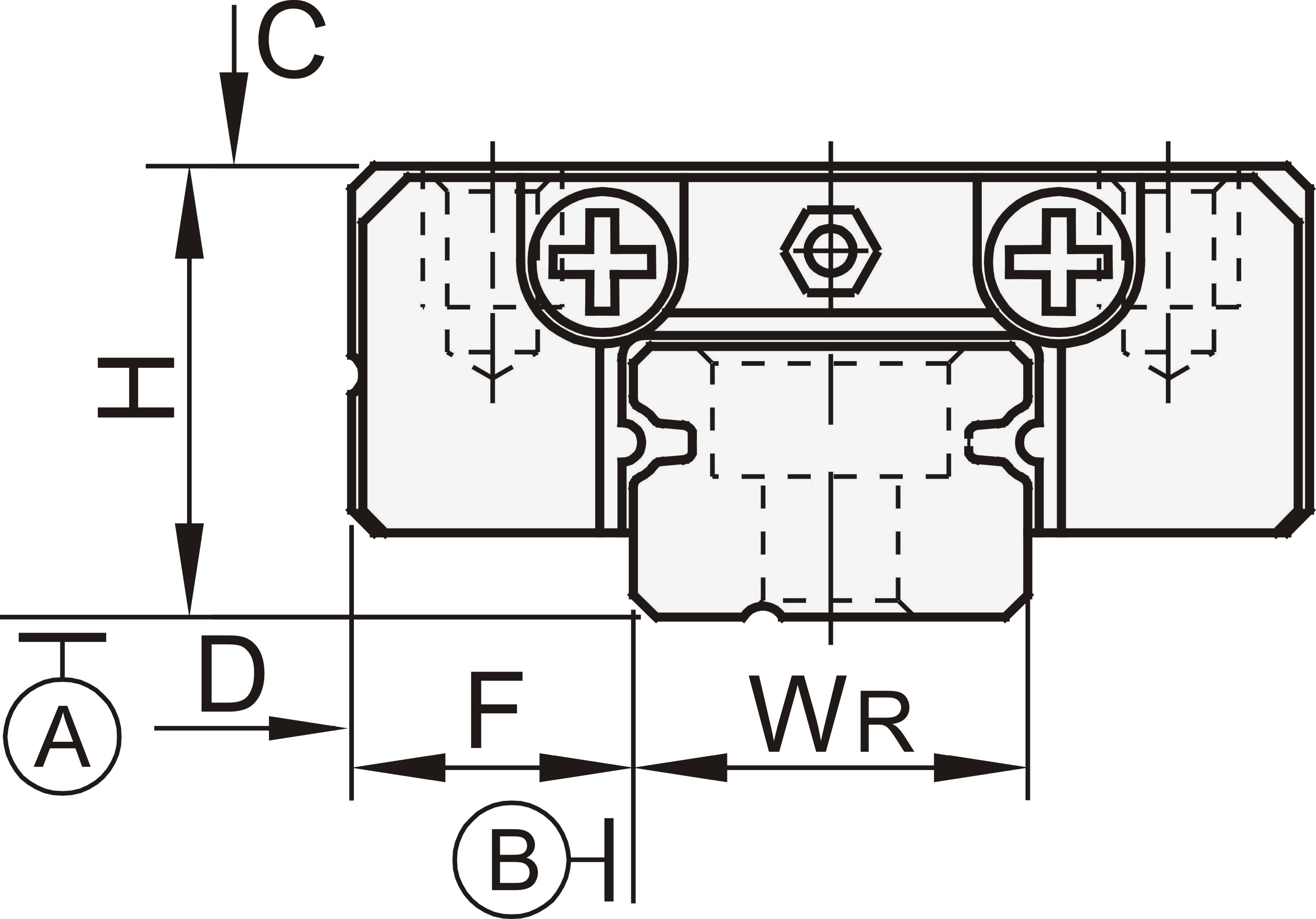

精度基准

尺寸精度
单滑块	高度H的容许尺寸误差	±0.1
单滑块	宽度F的容许尺寸误差	±0.1
双滑块	高度H的相互误差	0.02
双滑块	宽度F的相互误差(基准轨)	0.03
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看

精度等级的选用和行走精度表
