还有0项未选择重置

选择代码

代码参数

安装方式

滚轮(球)材质

滚轮(球)表面处理

选型参数

速度代码 *

筒体直径D(mm) *

筒体宽度W(mm) *

330~2500/1

电源电压 *

电机功率 *

图片仅供参考

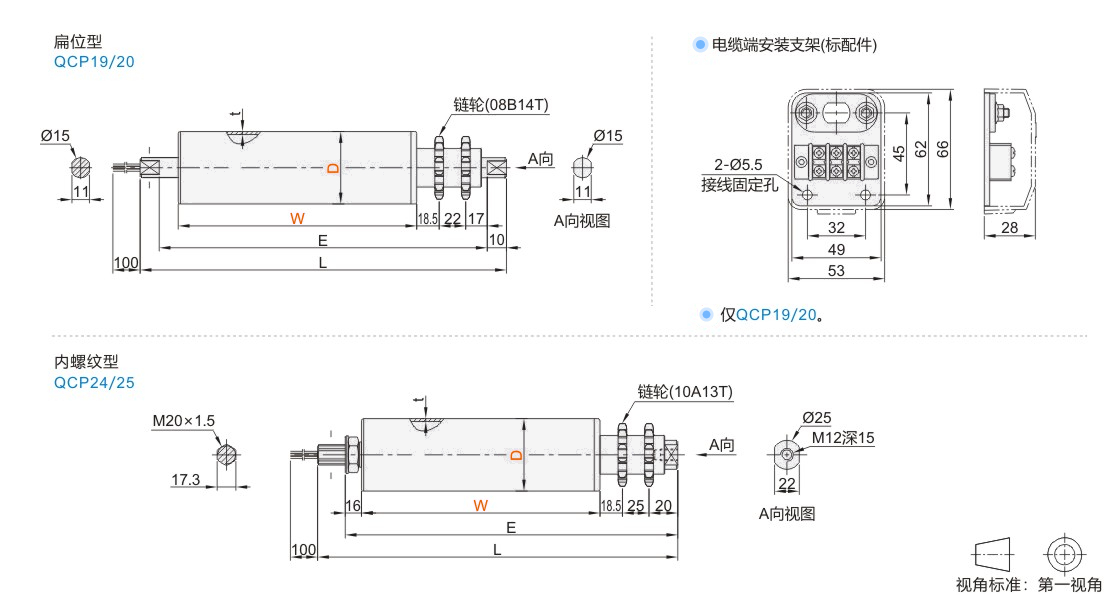

电动滚筒双链轮型内螺纹型扁位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

B(单相 220V)不支持调速，速度代码代表出厂线速度，如3，即3M/min。
C(三相 220V)及D(三相 380V)适用25Hz~65Hz变频器进行调速。

选型参数

选型表

型号		D	W (最小单位1)	电源电压	电机功率	t	E	L	链轮型号
代码	速度代码	D	W (最小单位1)	电源电压	电机功率	t	E	L	链轮型号
扁位型 JT-EMFDG JT-EMFUS	6 11 17 27 34 53	60	330~1800	B(单相220V)	35W	2	W+67.5	W+87.5	08B14T
扁位型 JT-EMFDG JT-EMFUS	6 11 17 27 34 53	60	330~1800	C(三相220V) D(三相380V)	40W	2	W+67.5	W+87.5	08B14T
内螺纹型 JT-EMFUF JT-EMFUO	7 13 23 33 40 53 70	76	330~2500	B(单相220V)	50W	3	W+79.5	W+106.5	10A13T
内螺纹型 JT-EMFUF JT-EMFUO	7 13 23 33 40 53 70	76	330~2500	C(三相220V) D(三相380V)	80W	3	W+79.5	W+106.5	10A13T

扁位型特性表

速度代码	额定速度			单相 220V				三相 220V/380V
				电容：5μ F		额定功率：35W		三相 220V/380V		额定功率：40W
				扭矩(N.m)		牵引力(N)		扭矩(N.m)		牵引力(N)
	米/分	米/秒	转/分	额定	启动	额定	启动	额定	启动	额定	启动
6	5.62	0.09	29.83	13.34	40.02	444.78	600.45	12.85	53.73	428.48	1791.05
11	11.02	0.18	58.49	6.81	20.43	226.88	306.29	6.56	27.41	218.57	913.61
17	17.23	0.29	91.45	4.35	13.05	145.09	195.87	4.19	17.53	139.77	584.25
27	27.17	0.45	144.21	2.76	8.28	92.02	124.23	2.66	11.12	88.65	370.56
34	33.89	0.57	180.84	2.2	6.6	73.4	99.09	2.12	8.87	70.71	295.58
53	53.27	0.89	282.75	1.41	4.23	46.94	63.37	1.36	5.67	45.22	18.02

内螺纹型特性表

速度代码	额定速度			单相 220V				三相 220V/380V
				电容：4μ F		额定功率：50W		三相 220V/380V		额定功率：80W
				扭矩(N.m)		牵引力(N)		扭矩(N.m)		牵引力(N)
	米/分	米/秒	转/分	额定	启动	额定	启动	额定	启动	额定	启动
7	6.65	0.111	27.866	17.06	39.76	449.02	1046.21	27.44	94.11	722	2476.45
13	13.25	0.221	55.51	8.56	19.94	225.28	524.9	13.77	32.08	362.24	1242.48
23	22.95	0.383	96.17	4.94	11.52	130.12	303.18	7.95	27.27	209.23	717.66
33	32.74	0.546	137.194	3.47	8.08	91.21	212.55	5.57	19.12	146.66	503.03
40	40.29	0.672	168.832	2.82	6.56	74.11	172.67	4.53	15.53	119.16	408.71
53	53.01	0.884	222.134	2.14	4.99	56.32	131.23	3.44	11.8	90.56	310.62
70	69.76	1.163	292.323	1.63	3.79	42.8	99.73	2.62	8.97	68.83	236.JT-VMPSLCSFZMPNZFZ

暂未上传文档资料

电动滚筒 双链轮型 内螺纹型 扁位型
