精密调速阀黄铜弯接头外螺纹

图片仅供参考

精密调速阀黄铜弯接头外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-LTWMUD	黄铜	镀镍	外螺纹 ● 弯接头

选型参数

选型表

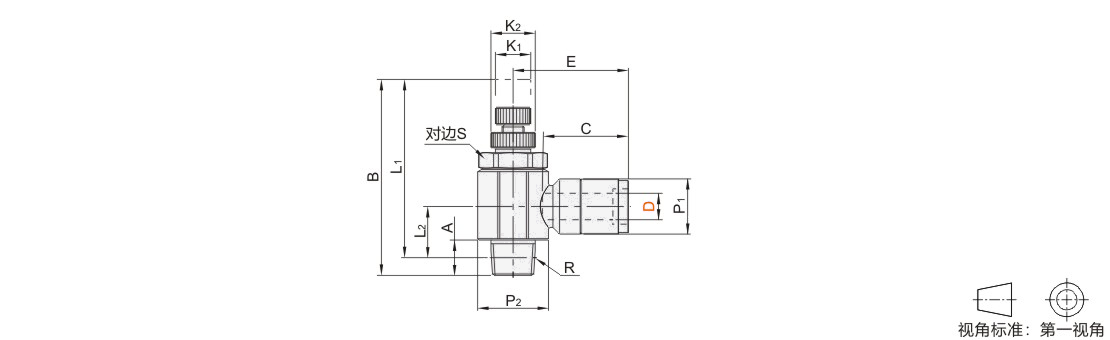

型号		公称型号	类型	R	A	B		L1		L2	E	C	P1	P2	K1	K2	S	重量 (g)
代码	D	公称型号	类型	R	A	min	max	min	max	L2	E	C	P1	P2	K1	K2	S	重量 (g)
JT-LTWMUD	4	M5	A (出口节流) B (进口节流)	M5	3	32.7	30	29.7	27	8.1	19.7	14.5	12.5	12	5	8	11	23.9
	4	1		R1/8	8	44.4	38.1	40.4	34.1	11.6	21.7	14.5		16	8	10	14	41.4
	6	M5		M5	3	32.7	30	29.7	27	8.1	21.2	16.6		12	5	8	11	24.2
		1		R1/8	8	44.4	38.1	40.4	34.1	11.6	23.2			16	8	10	14	41.6
		2		R1/4	11.1	53.3	46.9	47.3	40.9	15	24.7		14.5	19	10	13	17	67.2
	8	1		R1/8	8	44.4	38.1	40.4	34.1	11.6	24.4	17.7		16	8	10	14	43.9
		2		R1/4	11.1	53.3	46.9	47.3	40.9	15	25.9			19	10	13	17	67.2
		3		R3/8	12.1	58.4	51.2	52	44.8	16.8	27.6			22.5	12	16	21	104.6
	10	2		R1/4	11.1	53.3	46.9	47.3	40.9	15	28	20	18.6	19	10	13	17	77.5
	10	3		R3/8	12.1	58.4	51.2	52	44.8	16.8	29.8	20	21.5	22.5	12	16	21	122.8
	12	3		R3/8	12.1	58.4	51.2	52	44.8	16.8	32.4	22.6	21.5	22.5	12	16	21	126.5
