双轴承标准法兰型带座轴承

图片仅供参考

双轴承标准法兰型带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

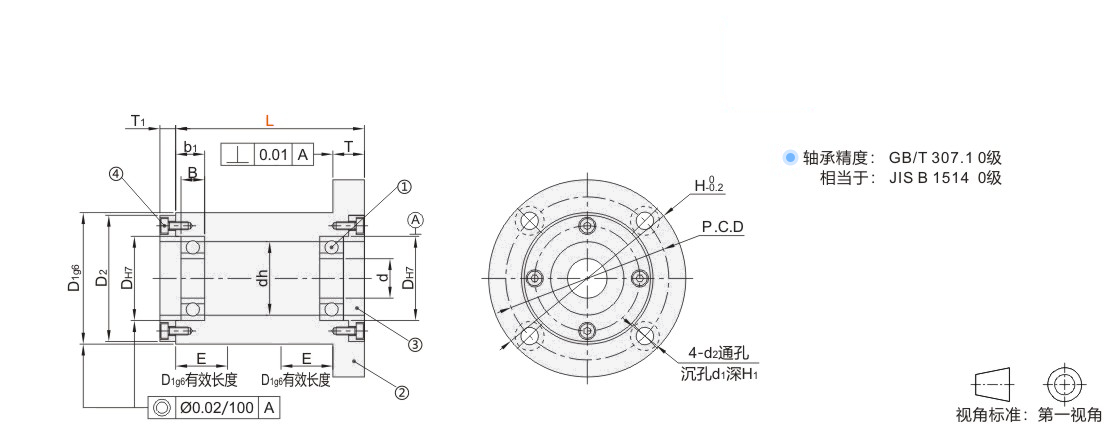

代码	①轴承 / 材质	②固定座 ③盖板 / 材质	②固定座 ③盖板 / 表面处理	④盖板固定用螺丝 / 材质	④盖板固定用螺丝 / 表面处理	类型
JT-XLBSD	SUJ2	S45C	发黑	SCM435	发黑	标准法兰型
JT-XLBSU	SUJ2	S45C	喷细砂无电解镀镍	SUS304	—	标准法兰型
JT-XLBSO	SUJ2	S45C	镀铬	SUS304	—	标准法兰型

选型参数

选型表

型号		L	d	DH7		B	b1	H	D2	T	dh	E	D1g6		P.C.D	d1	d2	H1	T1
代码	轴承型号	L	d	DH7		B	b1	H	D2	T	dh	E	D1g6		P.C.D	d1	d2	H1	T1
JT-XLBSD JT-XLBSU JT-XLBSO	6902ZZ	30 50 70	1	28	+0.021 0	7	9	70	43	12	25	—	45	-0.009 -0.025	57	11	6.8	6.5	6
	6002ZZ	40 60 80*	5	32	+0.025 0	9	11	75	48		28	18	50		62
	6903ZZ	40 60 80*	17	30	+0.021 0	7	9	70	43		27		45		57
	6003ZZ	40 60 80*	17	35	+0.025 0	10	12	75	48		31		50		62
	6904ZZ	40 60 80*	20	37		9	11	87	53	15	34	—	55	-0.010 -0.029	70	14	9.2	8.5	7
	6004ZZ	50 70 90*	20	42		12	14	92	58		36	22	60		75				7
	6005ZZ	50 80 100*	25	47		12	14	98	63		41	22	65		80				8
	6006ZZ	50 80 100*	30	55	+0.030 0	13	15	120	78	18	48	27	80		100	17.5	11.2	10.5	8
	6007ZZ	70 100*	35	62		14	16	126	84	18	55	27	86	-0.012	106				9
	6008ZZ	70 100	40	68		15	17	140	92	20	60	—	95	-0.034	116				9

L尺寸带*规格，嵌入部外周进行了避让加工，D1g6的有效长度仅为E尺寸部分。
