调速阀弯接头出口节流型

图片仅供参考

调速阀弯接头出口节流型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-LTWXSD	黄铜+PBT	黄铜	POM	镀镍	弯接头 ● 标准型 ● 出口节流型
JT-LTWXSU	黄铜+PBT	黄铜	POM	镀镍	弯接头 ● 标准型 ● 进口节流型
JT-LTWXUD	SUS303等效+PBT	SUS303等效	POM	—	弯接头 ● SUS303 等效防腐型 ● 出口节流型
JT-LTWXUU	SUS303等效+PBT	SUS303等效	POM	—	弯接头 ● SUS303 等效防腐型 ● 进口节流型

选型参数

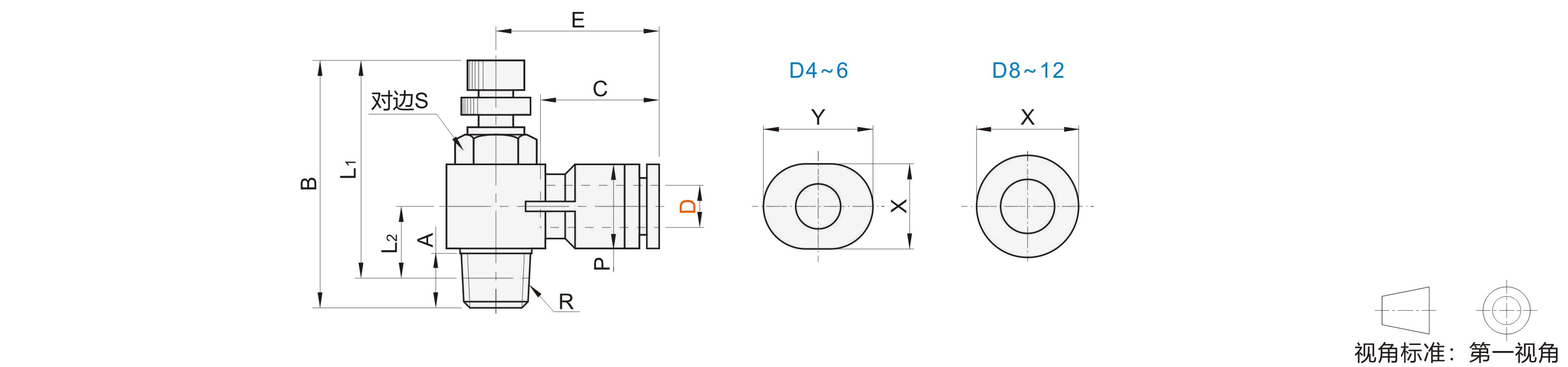

JT-LTWXSD~2

型号		公称型号		R			A		B						L1			L2			P			C			E			S			X			Y			重量 (g)
代码	D	公称型号		R			A		min			max			min	max		L2			P			C			E			S			X			Y			重量 (g)
JT-LTWXSD JT-LTWXSU	4	M5		M5			3.5		29			32			25.5	28.5		7.5			11			15.7			19.5			8			7.8			9.8			7.2
	4	1		R1/8			7.5		35			40			31	36		10.5			11			15.7			22.5			12			7.8			9.8			17
	6	M5		M5			3.5		29			32			25.5	28.5		8.5			13			16			21.5			8			9.8			11.8			7.9
		1		R1/8			7.5		35			40			31	36		10.5									23.5			12									18
		2		R1/4			10.5		41			46.5			35	40.5		12.5									25.5			14									35
	8	1		R1/8			7.5		35			40			31	36		11.5			14.5			18.7			26.5			12			13.8			—			21
		2		R1/4			10.5		41			46.5			35	40.5		13									28			14									38
		3		R3/8			11.5		46.5			52			40	45.5		14.5									29			19									65
	10	2		R1/4			10.5		41			46.5			35	40.5		15			18.5			20.4			31			14			16.8						41
		3		R3/8			11.5		46.5			52			40	45.5		16.5									33			19									69
		4		R1/2			15		54			60			46	52		18									34.5			24									104
	12	3		R3/8			11.5		46.5			52			40	45.5		18			21			23			35			19			19.8						72
	12	4		R1/2			15		54			60			46	52		19.5			21			23			37			24			19.8						107

型号		公称型号		R			A		B						L1			L2			P			C			E			S			X			Y			重量 (g)
代码	D	公称型号		R			A		min			max			min	max		L2			P			C			E			S			X			Y			重量 (g)
JT-LTWXUD JT-LTWXUU	4	M5		M5			5		30.5			33.5			27	30		7.5			11			15.7			19.5			8			7.8			9.8			7
	4	1		R1/8			7.5		35			40			31	36		10.5			11			15.7			22.5			12			7.8			9.8			17
	6	M5		M5			5		30.5			33.5			25.5	28.5		8.5			13			16			21.5			8			9.8			11.8			7.6
		1		R1/8			7.5		35			40			31	36		10.5									23.5			12									17
		2		R1/4			10.5		41			46.5			35	40.5		12.5									25.5			14									33
	8	1		R1/8			7.5		35			40			31	36		11.5			14.5			18.7			26.5			12			13.8			—			20
		2		R1/4			10.5		41			46.5			35	40.5		13									28			14									36
		3		R3/8			11.5		46.5			52			40	45.5		14.5									29			19									63
	10	2		R1/4			10.5		41			46.5			35	40.5		15			18.5			20.4			31			14			16.8						39
		3		R3/8			11.5		46.5			52			40	45.5		16.5									33			19									66
		4		R1/2			15		54			60			46	52		18									34.5			24									98
	12	3		R3/8			11.5		46.5			52			40	45.5		18			21			23			35			19			19.8						69
	12	4		R1/2			15		54			60			46	52		19.5			21			23			37			24			19.8						101
