膜片式联轴器螺钉夹紧型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-NXGOU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXGXU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
单膜片 JT-NXGOU 双膜片 JT-NXGXU	15	d	3	4	5	6
	15	e	3 4 5 6	4 5 6	5 6	6
	19	d	4	5	6	6.35	7	8
	19	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	27	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13
	27	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13	6 6.35 7 8 9 9.525 10 11 12 12.7 13	6.35 7 8 9 9.525 10 11 12 12.7 13	7 8 9 9.525 10 11 12 12.7 13	8 9 9.525 10 11 12 12.7 13	9 9.525 10 11 12 12.7 13	9.525 10 11 12 12.7 13	10 11 12 12.7 13	11 12 12.7 13	12 12.7 13	12.7 13	13
	34	d	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15	16
	34	e	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16	7 8 9 9.525 10 11 12 12.7 13 14 15 16	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	39	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	39	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	44	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	44	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	56	d	10	11	12	12.7	13	14	15	16	17	18	19	20	22	24	25	26	28
	56	e	10 11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	12 12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	12.7 13 14 15 16 17 18 19 20 22 24 25 26 28	13 14 15 16 17 18 19 20 22 24 25 26 28	14 15 16 17 18 19 20 22 24 25 26 28	15 16 17 18 19 20 22 24 25 26 28	16 17 18 19 20 22 24 25 26 28	17 18 19 20 22 24 25 26 28	18 19 20 22 24 25 26 28	19 20 22 24 25 26 28	20 22 24 25 26 28	22 24 25 26 28	24 25 26 28	25 26 28	26 28	28
	64	d	15	16	17	18	19	20	22	24	25	26	28	30	32	35
	64	e	15 16 17 18 19 20 22 24 25 26 28 30 32 35	16 17 18 19 20 22 24 25 26 28 30 32 35	17 18 19 20 22 24 25 26 28 30 32 35	18 19 20 22 24 25 26 28 30 32 35	19 20 22 24 25 26 28 30 32 35	20 22 24 25 26 28 30 32 35	22 24 25 26 28 30 32 35	24 25 26 28 30 32 35	25 26 28 30 32 35	26 28 30 32 35	28 30 32 35	30 32 35	32 35	35
	79	d	20	22	24	25	26	28	30	32	35	38	40	42
	79	e	20 22 24 25 26 28 30 32 35 38 40 42	22 24 25 26 28 30 32 35 38 40 42	24 25 26 28 30 32 35 38 40 42	25 26 28 30 32 35 38 40 42	26 28 30 32 35 38 40 42	28 30 32 35 38 40 42	30 32 35 38 40 42	32 35 38 40 42	35 38 40 42	38 40 42	40 42	42
	98	d	25	26	28	30	32	35	38	40	42	45	48	50
	98	e	25 26 28 30 32 35 38 40 42 45 48 50	26 28 30 32 35 38 40 42 45 48 50	28 30 32 35 38 40 42 45 48 50	30 32 35 38 40 42 45 48 50	32 35 38 40 42 45 48 50	35 38 40 42 45 48 50	38 40 42 45 48 50	40 42 45 48 50	42 45 48 50	45 48 50	48 50	50

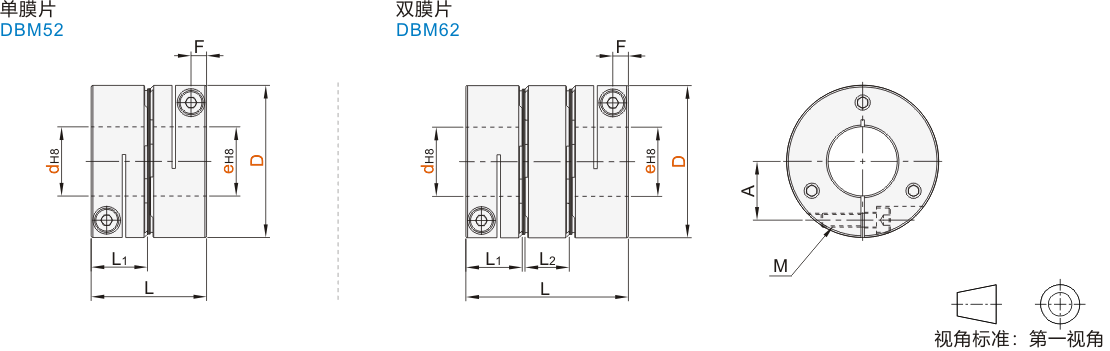

尺寸性能表

型号		L	L1	F	L2	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	容许安装偏差			重量 (g)
代码	D	L	L1	F	L2	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	径向 (mm)	角向 (°)	轴向 (mm)	重量 (g)
单膜片 JT-NXGOU	15	16	7.7	2.5	一	5	M2	0.45	0.6	1.2	42000	0.11×10^³	2.6×10^⁻⁷	0.01	0.7	±0.1	6.6
	19	20.2	9.5	2.9		7	M2.5	1	1.5	3	33000	0.32×10^³	6.3×10^⁻⁷	0.02	1	±0.1	13
	25	23.8	11.6	3.5		9	M2.5	1	3	6	25000	1.2×10^³	2.3×10^⁻⁶			±0.15	25
	27	23.8	11.6	3.8		10	M3	1.5	3.3	6.6	23000	1.8×10^³	3.1×10^⁻⁶			±0.2	27
	34	27.1	13.1	4		12	M3	1.5	6.3	12.6	18000	3.9×10^³	9.2×10^⁻⁶			±0.25	52
	39	33.8	16.3	4.5		14	M4	3.5	12	24	16000	6.0×10^³	2.0×10^⁻⁵			±0.25	84
	44	33.8	16.3	4.5		17	M4	3.5	15	30	14000	7.9×10^³	3.3×10^⁻⁵			±0.3	107
	56	44.1	21.3	6		21	M5	8	37.5	75	11000	1.4×10^⁴	1.1×10^⁻⁴			±0.35	233
	64	49.2	24	7		24	M6	14	50	100	9800	1.6×10^⁴	2.1×10^⁻⁴			±0.45	328
	79	62.5	30	9		29	M8	28	100	200	7900	2.3×10^⁴	6.7×10^⁻⁴			±0.55	748
	98	66.5	32	9		38	M8	28	280	560	6400	5.2×10^⁴	1.7×10^⁻⁴			±0.65	1120
双膜片 JT-NXGXU	15	22.3	7.7	2.5	5.7	5	M2	0.45	0.6	1.2	42000	0.1×10^³	3.0×10^⁻⁷	0.1	1.4	±0.2	9.4
	19	26.3	9.5	2.9	5.5	7	M2.5	1	1.5	3	33000	0.3×10^³	8.8×10^⁻⁷	0.12	2	±0.2	17
	25	32.2	11.6	3.5	7.8	9	M2.5	1	3	6	25000	1.0×10^³	3.4×10^⁻⁶	0.15		±0.3	35
	27	32.2	11.6	3.8	7.8	10	M3	1.5	3.3	6.6	23000	1.4×10^³	4.4×10^⁻⁶	0.15		±0.4	39
	34	37.4	13.1	4	9.4	12	M3	1.5	6.3	12.6	18000	2.5×10^³	1.3×10^⁻⁶	0.2		±0.5	75
	39	47.8	16.3	4.5	12.8	14	M4	3.5	12	24	16000	4.7×10^³	2.9×10^⁻⁵	0.25		±0.5	123
	44	47.8	16.3	4.5	12.8	17	M4	3.5	15	30	14000	6.4×10^³	4.7×10^⁻⁵	0.25		±0.6	156
	56	62	21.3	6	16.4	21	M5	8	37.5	75	11000	1.2×10^⁴	1.7×10^⁻⁴	0.3		±0.7	340
	64	75	24	7	24.6	24	M6	14	50	100	9800	1.5×10^⁴	3.3×10^⁻⁴	0.35		±0.9	490
	79	98.8	30	9	33.8	29	M8	28	100	200	7900	2.2×10^⁴	1.0×10^⁻³	0.5		±1.1	1100
	98	105	32	10	36	38	M8	28	280	560	6400	4.7×10^⁴	2.6×10^⁻³	0.5		±1.3	1740

惯性力矩和重量按最大孔径计算!

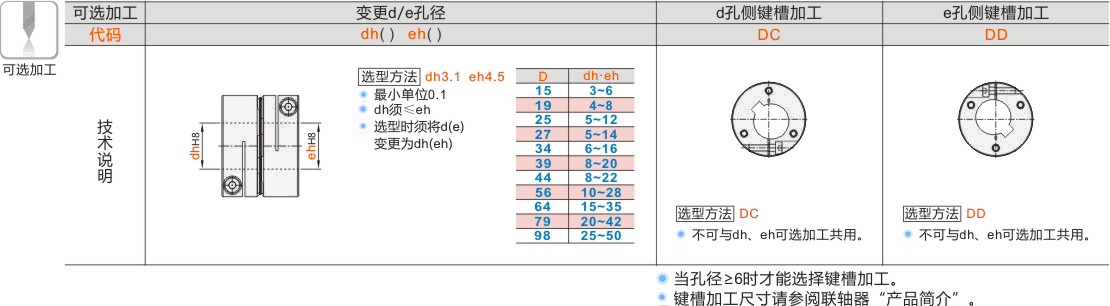

可选加工参数
