免键高扭矩S8M型圆弧齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
ECF01	S8M150	15	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECF02	S8M150	15	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECF05	S8M150	15	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECF11	S8M250	25	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECF12	S8M250	25	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECF15	S8M250	25	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECF21	S8M300	30	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECF22	S8M300	30	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECF25	S8M300	30	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECF31	S8M400	40	8.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECF32	S8M400	40	8.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECF35	S8M400	40	8.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要

ECF11/12/15选择F形时，轴孔径12~30适用CT胀套，32·35适用CH胀套。
ECF21/22/25选择F形时，轴孔径15~32适用CT胀套，35适用CH胀套。

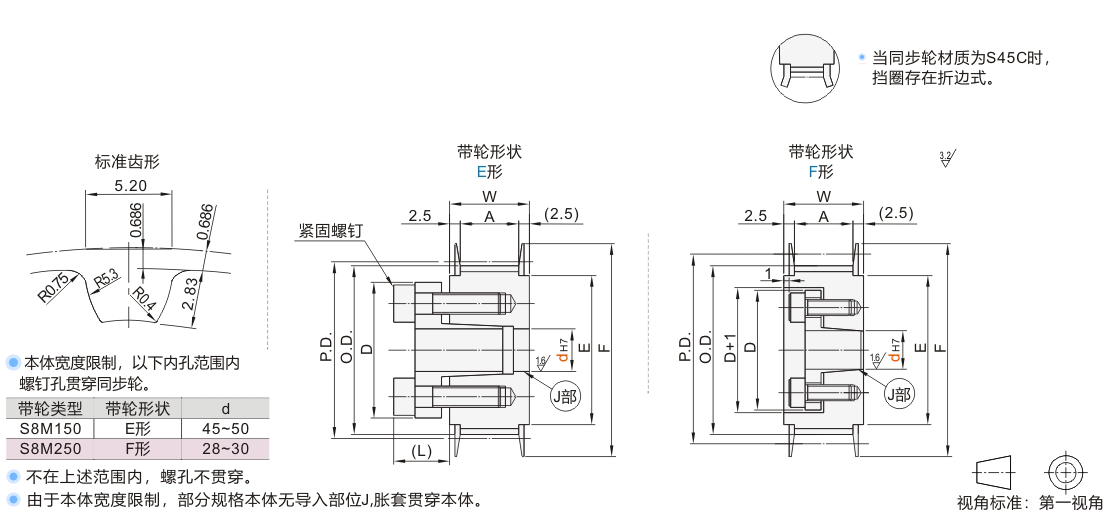

选型参数

选型表

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.
型号			S8M150		S8M250		S8M300		S8M400
代码	齿数		E型 (CT胀套)	F型 (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套)
代码	齿数		E型 (CT胀套)	F型 (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套) (CH胀套)	E型 (CT胀套)	F型 (CT胀套)			JT-VMASD-S8M150 JT-VMASU-S8M150 JT-VMASO-S8M150 JT-VMADD-S8M250 JT-VMADU-S8M250 JT-VMADO-S8M250 JT-VMAUD-S8M300 JT-VMAUU-S8M300 JT-VMAUO-S8M300 JT-VMAQD-S8M400 JT-VMAQU-S8M400 JT-VMAQO-S8M400	18	E F	12	—	12	12	—	—	—	—	45.84	44.46	52	36	S8M150 A:17 W:22 S8M250 A:28 W.33 S8M300 A:33 W.38 S8M400 A:44 W.49
19	12·14·15	12	12·14·15	12·14·15	15	15	—	—	48.38	47.01	55	40
20	12~17	12	12~17	12·14·15	15·16·17	15	—	—	50.93	49.56	58	40
21	12~17	12	12~17	12~17	15·16·17	15·16·17	16·17	16·17	53.48	52.1	61	45
22	12~17	12	12~17	12~17	15·16·17	15·16·17	16·17	16·17	56.02	54.65	61	45
24	12~17	12	12~17	12~17	15·16·17	15·16·17	16·17	16·17	61.12	59.74	67	50
25	12~25	12	12~25	12~25	15~25	15~25	15~25	15~25	63.66	62.29	70	56
26	14~25	—	14~25	14~25	15~25	15~25	15~25	15~25	66.21	64.84	74	58
28	14~25		14~25	14~25	15~25	15~25	15~25	15~25	71.3	69.93	80	60
30	14~32		14~32	14~32	15~32	15~32	15~32	15~32	76.39	75.02	87	67
32	14~32		14~32	14~32	15~32	15~32	15~32	15~32	81.49	80.12	87	67
34	16~35		16~35	16~35	16~35	16~35	16~35	16~35	86.58	85.21	95	75
36	16~38		16~38	16~35	16~38	16~35	16~38	16~38	91.67	90.3	99	80
38	16~42		16~42	16~35	16~42	16~35	16~42	16~42	97.77	95.39	104	84
40	20~42		20~42	20~35	20~42	20~35	20~42	20~42	101.86	100.49	111	90
44	20~42		20~42	20~35	20~42	20~35	20~42	20~42	112.05	110.67	119	100
48	20~42		20~42	20~35	20~42	20~35	20~42	20~42	122.23	120.86	127	105
50	20~50		20~50	20~35	20~50	20~35	20~50	20~42	127.32	125.95	135	115
60	20~50		20~50	20~35	20~50	20~35	20~50	20~42	152.79	151.42	160	140
72	20~50		20~50	20~35	20~50	20~35	20~50	20~50	183.35	181.97	190	170

胀套孔径尺寸

dH7	容许最大扭矩N∙m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	—	35	—	12
15	78		36		12
16	83		37		13
17	88		38		13
18	154		43		14
19	163		45
20	171		46
22	186		48
24	206		50
25	216		52
28	353		54		15.5
30	382		57		15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5
38	686	—	70	—	19
40	725		71		19
42	757		74		20
45	1490		78		24.5
48	1600		87
48	1600		87			50	1660	89

可选加工参数
