平行线式螺钉夹紧联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NXSSU	铝合金	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧长型
JT-NXSDD	不锈钢	—	内六角圆柱头螺钉	螺钉夹紧长型

JT-NXSDD（不锈钢）的D12~32规格夹紧螺钉为1个。
d、e的公差是开口前的公差。
d=e+0.5
特点
高刚性、高灵敏度。
不锈钢材质具有抗油和耐腐蚀性。
顺时针和逆时针旋转时特性完全一样。
可补偿径向、角向和轴向偏差。
因偏心、偏角、轴向的位移均为单独的允许值，
所以当多种偏差同时出现时，该允许值将缩小。

选型参数

选型表

型号		d-e
代码	D	d-e
JT-NXSSU JT-NXSDD	12	d	4	4.5	5
	12	e	4 4.5 5	4.5 5	5
	16	d	4	5	6
	16	e	4 5 6	5 6	6
	20	d	5	6	6.35	7	8
	20	e	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8

型号		d-e
代码	D	d-e
JT-NXSSU JT-NXSDD	25	d	5	6	6.35	7	8	9.525	10
	25	e	5 6 6.35 7 8 9.525 10	6 6.35 7 8 9.525 10	6.35 7 8 9.525 10	7 8 9.525 10	8 9.525 10	9.525 10	10
	32	d	8	9.525	10	11	12	14
	32	e	8 9.525 10 11 12 14	9.525 10 11 12 14	10 11 12 14	11 12 14	12 14	14
	40	d	8	9.525	10	11	12	14	15	16	18
	40	e	8 9.525 10 11 12 14 15 16 18	9.525 10 11 12 14 15 16 18	10 11 12 14 15 16 18	11 12 14 15 16 18	11 12 14 15 16 18	14 15 16 18	15 16 18	16 18	18

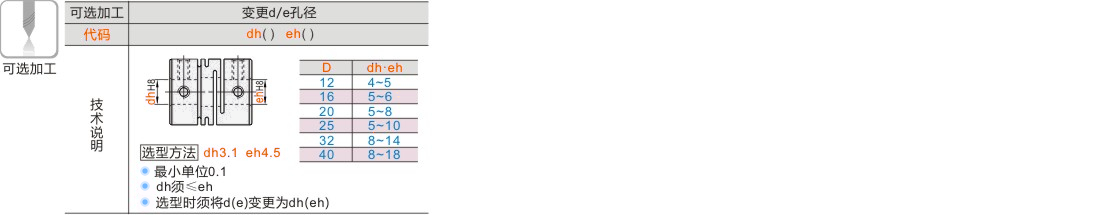

尺寸性能表

型号		L	L1	M	A	F	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	锁紧扭矩 (N·m)	重量 (g)
代码	D	L	L1	M	A	F	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	锁紧扭矩 (N·m)	重量 (g)
JT-NXSSU	12	18.5	5	M2	4	2.5	0.4	2	0.10	±0.3	45	52000	7.8×10⁻⁸	0.5	3.6
	16	23	6.5	M2.5	5	3.25	0.5			±0.4	80	39000	3.4×10⁻⁷	1	9.2
	20	26	7.5	M2.5	6.5	3.75	1			±0.5	170	31000	9.1×10⁻⁷	1	16
	25	31	8.5	M3	9	4.25	2		0.15	±0.5	380	25000	2.6×10⁻⁷	1.5	28
	32	41	12	M4	11	6	4		0.15	±0.1	500	19000	9.7×10⁻⁶	2.5	64
	40	56	17	M5	14	8.5	8		0.20	±0.1	600	15000	3.3×10⁻⁵	4	140
JT-NXSDD	12	18.5	5	M2	4	2.5	0.3	2	0.10	±0.2	64	52000	2.2×10⁻⁷	0.5	10
	16	23	6.5	M2.5	5	3.25	0.5			±0.3	85	39000	9.0×10⁻⁷	1	25
	20	26	7.5	M2.5	6.5	3.75	1			±0.3	250	31000	2.5×10⁻⁶	1	43
	25	31	8.5	M3	9	4.25	2		0.15	±0.4	330	25000	7.1×10⁻⁶	1.5	78
	32	41	12	M4	11	6	3.5		0.15	±0.5	850	19000	2.7×10⁻⁵	2.5	170
	40	56	17	M5	14	8.5	8		0.20	±0.5	1000	15000	9.0×10⁻⁵	4	370

惯性力矩和重量按最大孔径计算。
