导向轴支座底座安装型加厚分离型

图片仅供参考

导向轴支座底座安装型加厚分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-SVLXD	S45C	发黑	2个内六角圆柱头螺钉	加厚分离型
JT-SVLXU	S45C	喷细砂无电解镀镍	2个内六角圆柱头螺钉（不锈钢）	加厚分离型
JT-SVLXX	SUS304	—	2个内六角圆柱头螺钉（不锈钢）	加厚分离型
JT-SVLXM	A6061	喷细砂本色阳极氧化	2个内六角圆柱头螺钉（不锈钢）	加厚分离型
JT-SVLXG	A6061	黑色阳极氧化	2个内六角圆柱头螺钉	加厚分离型

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

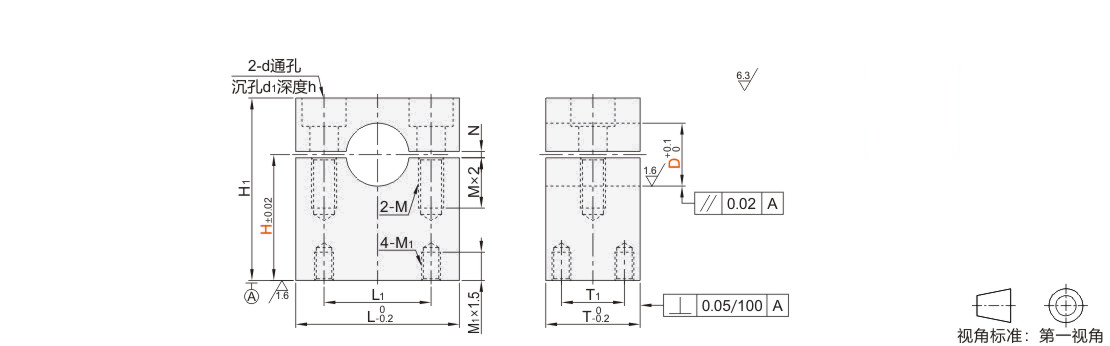

选型参数

选型表

型号		H	L	H1	T	T1	L1	M	M1	d	d1	h	N
代码	D	H	L	H1	T	T1	L1	M	M1	d	d1	h	N
(S45C) JT-SVLXD JT-SVLXU (SUS304) JT-SVLXX (A6061) JT-SVLXM JT-SVLXG	10	25 30	37	H+11	24	16	22	M6	M4	6.6	11	6.5	2
	12	25 30	39	H+12			24
	13	25 30	39	H+12			24
	15	25 30 40	46	H+14	26	18	28	M8		9	14	9
	16	25 30 40	48	H+14	26	18	30			9	14	9
	18	30 40 50	52	H+18	30	20	34		M6	9	14	9
	20	30 40 50	52				34
	25	30 40 50	56				38
	30	40 50 60	62	H+30	35	25	44						3
	35	40 50 60	66		35	25	48
	40	40 50 60	72		40	24	54
	50	60 70 80	94	H+42	50	34	70	M12	M10	14	20	13
