模架用滑动导柱组件

图片仅供参考

模架用滑动导柱组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	构成零件 / 导柱	构成零件 / 导套	材质 / 导柱	材质 / 导套	硬度 / 导柱	硬度 / 导套(仅 SUJ2部分)	附件 / 导柱	附件 / 导套	类型
JT-JAQMD	JT-JALSD	JT-JAYUD	SUJ2	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	58HRC~	螺钉	润滑脂油嘴 BLE11-6A	装卸型
JT-JAQMU	JT-JALSD	JT-JAYUU	SUJ2	SUJ2+铜合金	58HRC~ 高频淬火 (深度1.5~2.0mm)	45HRC~	螺钉	润滑脂油嘴 BLE11-6A	装卸型
JT-JAQMQ	JT-JALSD	JT-JAYUQ	SUJ2	SUJ2+MoS2镶嵌	58HRC~ 高频淬火 (深度1.5~2.0mm)	58HRC~	螺钉	—	装卸型
JT-JAQMF	JT-JALSD	JT-JAYUF	SUJ2	SUJ2+铜合金+MoS2镶嵌	58HRC~ 高频淬火 (深度1.5~2.0mm)	45HRC~	螺钉	—	装卸型
JT-JAQMO	JT-JALDD	JT-JAYUD	SUJ2	SUJ2	58HRC~ 高频淬火 (深度1.5~2.0mm)	58HRC~	—	润滑脂油嘴 BLE11-6A	压入型
JT-JAQMX	JT-JALDD	JT-JAYUU	SUJ2	SUJ2+铜合金	58HRC~ 高频淬火 (深度1.5~2.0mm)	45HRC~	—	润滑脂油嘴 BLE11-6A	压入型
JT-JAQML	JT-JALDD	JT-JAYUQ	SUJ2	SUJ2+MoS2镶嵌	58HRC~ 高频淬火 (深度1.5~2.0mm)	58HRC~	—	—	压入型
JT-JAQMM	JT-JALDD	JT-JAYUF	SUJ2	SUJ2+铜合金+MoS2镶嵌	58HRC~ 高频淬火 (深度1.5~2.0mm)	45HRC~	—	—	压入型

导柱采用高频淬火，中心无硬度，安装时请勿使用硬物敲击。

导柱端面有中心孔，孔径Ø2~Ø5，深度5~6。

选型参数

装卸型

型号		L	BL
代码	D	L	BL
JT-JAQMD JT-JAQMU JT-JAQMQ JT-JAQMF	20	80 90 100 110 120 130 140 150 160 170 180 200	50
	22	80 90 100 110 120	50 60
	25	80 90 100 110 120 130	60 80
	28	100 110 120 130 140 150 160	60 80
	32	120 130 140 150 160	80 100
JT-JAQMD JT-JAQMQ	38	140 150 160 170 180	*80 100 120**
	45	140 150 160 170 180	*80 100 120
	50	160 170 180 200	100 120
JT-JAQMD	60	160 170 180 200	100 120

带*规格仅适用于JT-JAQMQ。

压入型

型号		L	BL
代码	D	L	BL
JT-JAQMO JT-JAQMX JT-JAQML JT-JAQMM	20	100 110 120 130 140 150 160 170 180	50
	22	120 130 140 150 160 170 180	50 60
	25	120 130 140 150 160 170 180	60 80
	28	140 150 160 170 180 190 200	60 80
	32	160 170 180 190 200 220 240	80 100
JT-JAQMO JT-JAQML	38	180 190 200 220 240 260	*80 100 120**
	45	180 190 200 220 240 260	*80 100 120
	50	200 220 240 260	100 120
JT-JAQMO	60	200 220 240 260	100 120

带*规格仅适用于JT-JAQML。

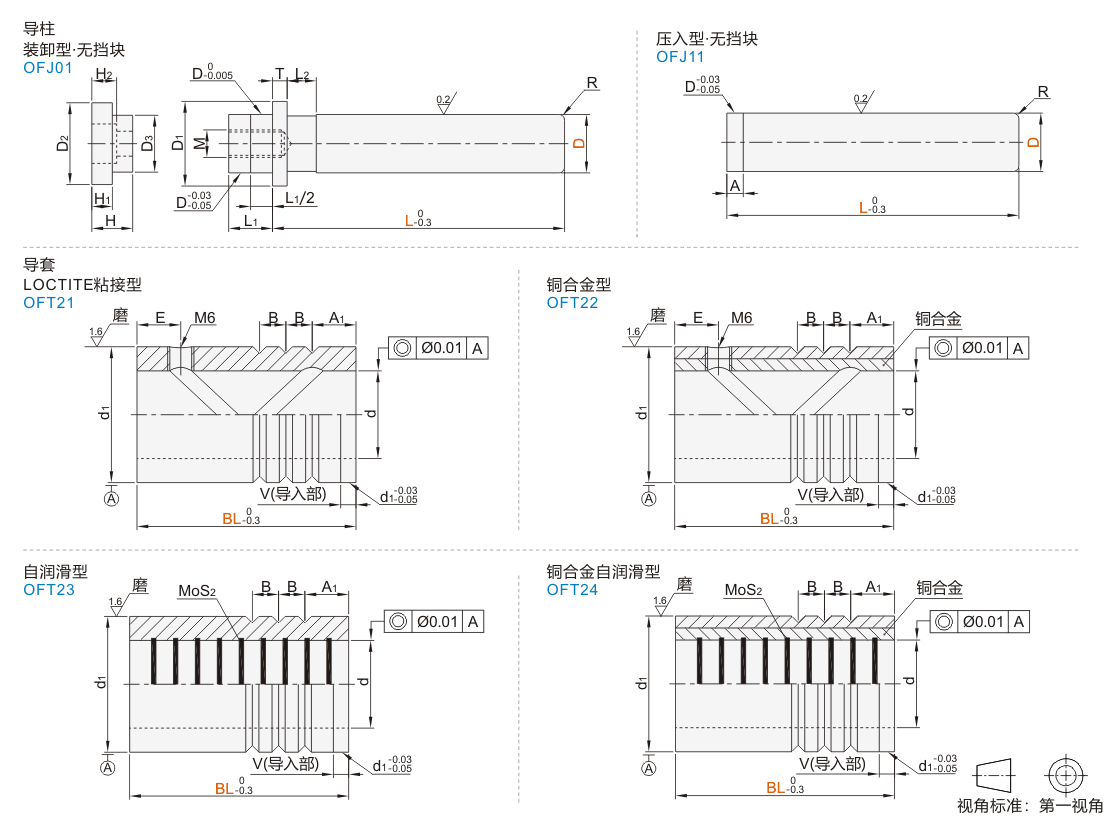

导柱尺寸表

D		D1	L1	L2	T	M	A	R	D2	D3	H	H1	H2	附属螺钉(仅装卸型)
20	+0.020 +0.015	29	15	10	5	M8深18	4	2	28	19.5	14	7	8.5	TAC01 -M8-L25
22		31	16		8			3	30	21.5
22		31	16						30	21.5					25	35	18	35	24.5
28		+0.025 +0.020	39						20	10					M10深22	5	3.5	36	27.5	16	8	10.5	TAC01 -M10-L30
32	44	+0.025 +0.020	23		12	40	31.5			10					M10深22	5	3.5			16	8	10.5	TAC01 -M10-L30
38	+0.030 +0.025	53	27	12	12	M12深27	6	4	49	37.5	18	10	12.5	TAC01 -M12-L35
45	+0.030 +0.025	59	32	12	15	M12深27	6	4	55	44.5	18	10	12.5	TAC01 -M12-L35
50	+0.035 +0.030	69	35	15		M14深31	7	5	62	49.5	20	12	14.5	TAC01 -M14-L40
60	+0.035 +0.030	79	42	15		M14深31	7	5	72	59.5	20	12	14.5	TAC01 -M14-L40

导套尺寸表

d		d1		V	A1	B	E(仅JT-JAYUD/JT-JAYUU)
20	+0.027 +0.022	31	0 -0.007	4	10	6	10
22		34
25		37
28	+0.032 +0.027	42		5	12	7
32	+0.032 +0.027	46		5	12	7	BL=80时，E = 10 BL=100时，E = 15
38	+0.037 +0.032	54	0 -0.008	6	15	10	BL=80时，E = 10 BL=100时，E = 15
45	+0.040 +0.035	62	0 -0.008				15
50	+0.045 +0.040	70	0 -0.010
60	+0.045 +0.040	80	0 -0.010
