同步带输送机 中间驱动 双槽型材

选型表

型号		L 最小单位5	马达选择					马达品牌 选择
代码	B(最小单位10)		输出功率(W)	电压(V)	规格	齿轮头减速比	皮带规格
JT-OEGSD	80~300	265~3000	6 25	TA220(单相)	SCM 速度控制马达	7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 输出功率为6时， 7 .5、9不适用。	K (经济型普通用 ：白色） L (经济型滑动用：绿色） E (普通用 ：白色) D (滑动用：绿色) F (防静电：黑色) J (无皮带)	T(中国大陆品牌) S(松下马达) 松下马达停产， 货期不稳定。
			25	SA200(三相)	INV 变频器
			6 25	NV(无马达)	NM 无马达	NH 无齿轮头		W 无马达、齿轮头

选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。

选择了无马达、齿轮头时，主机将以部件状态交货。

选择D绿色：滑动用同步带时，侧边会有轻微起毛，不同工况起毛程度不一样。

技术资料

传送能力（参考值）

图表是水平条件下的搬运能力；

选择调速马达时，在使用过程中传送能力不因
    速度降低而增加；

累积搬送的情况下(仅适用于滑动用皮带)，搬送
    能力为以上数据的1/2。

 齿轮头减速比

可能会因负载状态而减小。

此输送速度表参照中国大陆马达(1250转/min)。

长时间使用调节刻度不可低于60，
    调节刻度过低，马达扭矩减小，
    马达容易过载，同时调低马达速度，
    马达的动能会转化为热能，会导致
    马达过热。(输送能力对照表是指刻
    度在100的输送能力)。

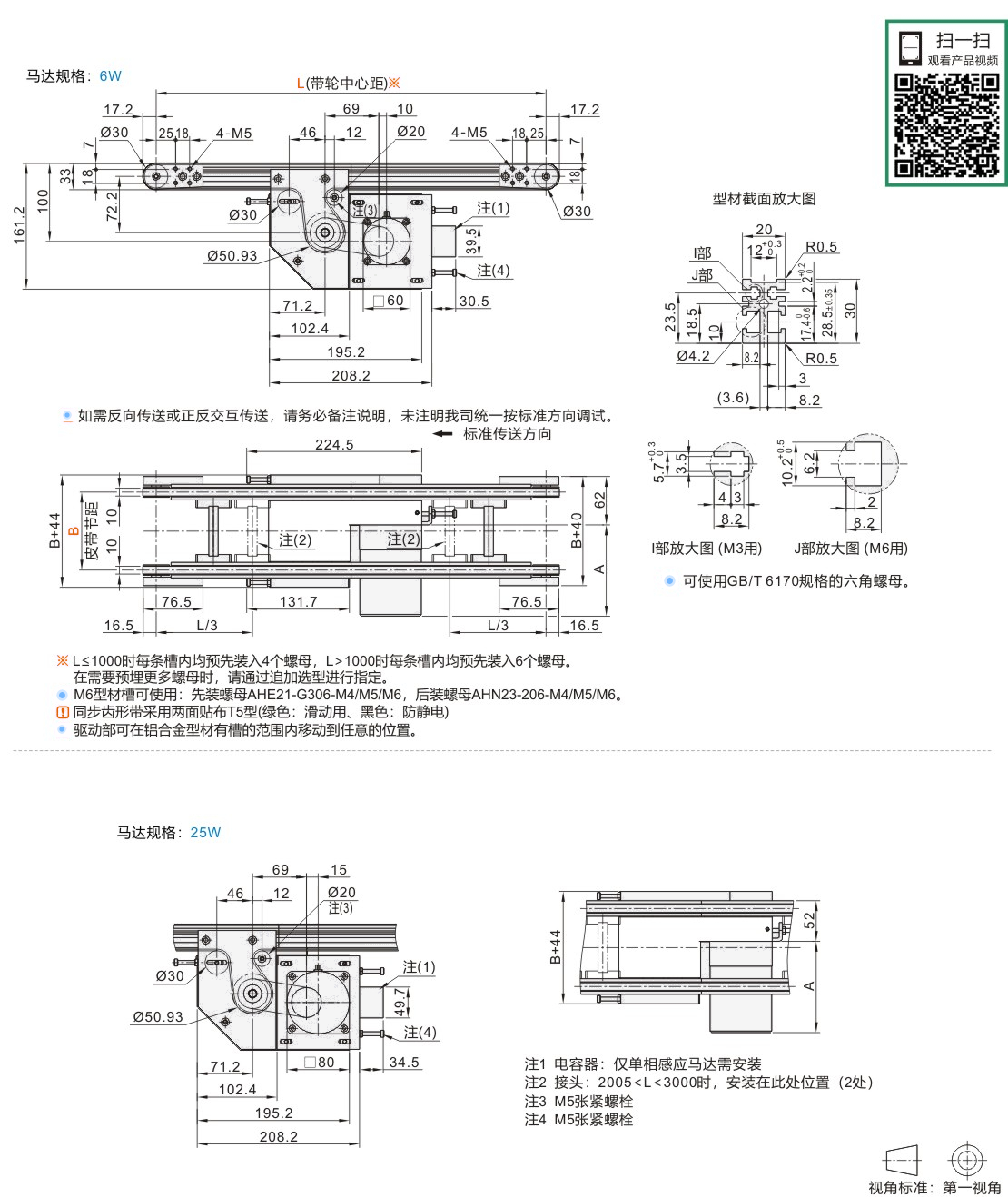

A尺寸表

KQM系列同步带输送机用，驱动位置可调，可沉到机台下面，省空间。
