导柱直径D(mm) *

总长L(mm) *

卸料板导柱

图片仅供参考

卸料板导柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

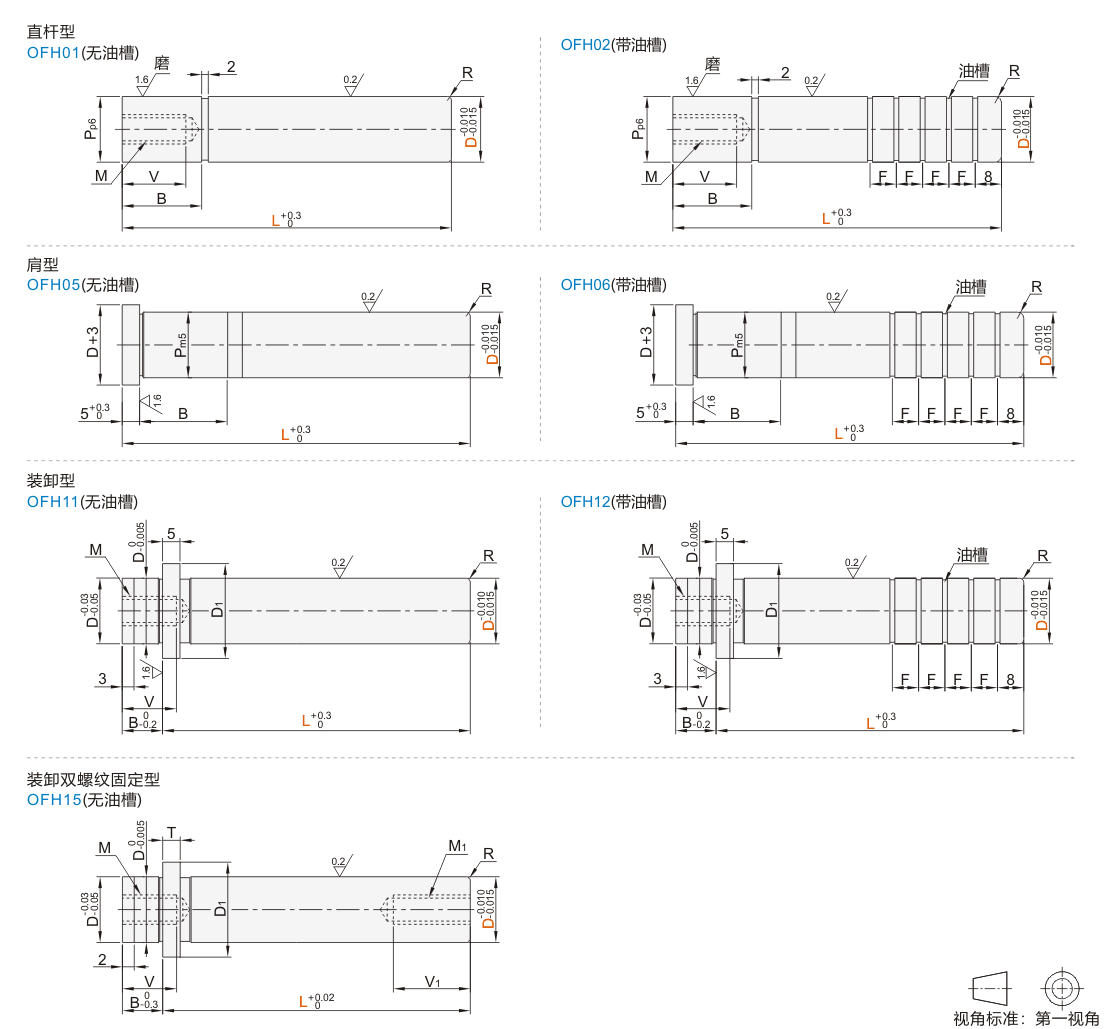

代码	油槽	材质 / 国际	材质 / 相当	硬度	类型
JT-JAQSD	无	GCr15	SUJ2	58HRC~	直杆型
JT-JAQSU	有	GCr15	SUJ2	58HRC~	直杆型
JT-JAQSO	无	GCr15	SUJ2	58HRC~	肩型
JT-JAQSX	有	GCr15	SUJ2	58HRC~	肩型
JT-JAQDD	无	GCr15	SUJ2	58HRC~	装卸型
JT-JAQDU	有	GCr15	SUJ2	58HRC~	装卸型
JT-JAQDO	无	GCr15	SUJ2	58HRC~	装卸双螺纹固定型

当L=30~110时，F=8;

当L = 120 ~ L140时，F = 10。

当D≥13时，导柱端面有中心孔，孔径Ø2~Ø5，深度5 ~6(除JT-JAQDO)。

油槽道数

D	L
	JT-JAQSD/JT-JAQSU/JT-JAQSO/JT-JAQSX					JT-JAQDD/JT-JAQDU/JT-JAQDO
	40~	50~	70~	80~	90~	30~	40~	60~	70~	80~
8	2	3	4	5	6	2	3	4	5	—
10	2	3	4	5	6	2	3	4	5	6
13	2	3	4	5	6	2	3	4	5	6
16	2	3	4	5	6	2	3	4	5	6
20	2	3	4	5	6	2	3	4	5	6
25	2	3	4	5	6	2	3	4	5	6

选型参数

直杆型

型号		L	Pp6		M深V	B	R
代码	D	L	Pp6		M深V	B	R
JT-JAQSD JT-JAQSU	8	40 50 60 70 80	8	+0.024 +0.015	M5深12	10	1.0
	10	40 50 60 70 80 90 100	10	+0.024 +0.015	M5深12	13	1.0
	13	40 50 60 70 80 90 100 110 120	13	+0.029 +0.018	M6深15	16	1.5
	16	50 60 70 80 90 100 110 120	16	+0.029 +0.018	M6深15	20	1.5
	20	60 70 80 90 100 110 120 130 140	20	+0.035 +0.022	M8深20	25	2.0
	25	70 80 90 100 110 120 130 140	25	+0.035 +0.022	M8深20	28	2.0

肩型

型号		L	Pm5		B	R
代码	D	L	Pm5		B	R
JT-JAQSO JT-JAQSX	8	40 50 60 70 80	8	+0.012 +0.006	10	1.0
	10	40 50 60 70 80 90 100	10	+0.012 +0.006	13	1.0
	13	40 50 60 70 80 90 100 110 120 130	13	+0.015 +0.007	16	1.5
	16	50 60 70 80 90 100 110 120 130 140	16	+0.015 +0.007	20	1.5
	20	60 70 80 90 100 110 120 130 140	20	+0.017 +0.008	25	2.0
	25	70 80 90 100 110 120 130 140	25	+0.017 +0.008	28	2.0

装卸型

型号		L	M深V	D1	R	B
代码	D	L	M深V	D1	R	B
JT-JAQDD JT-JAQDU	8	30 40 50 60 70	M5深12	13	1.0	8
	10	30 40 50 60 70 80	M5深12	16	1.0	8
	13	40 50 60 70 80 90 100	M6深15	20	1.5	10
	16	40 50 60 70 80 90 100 110 120	M6深15	23	1.5	10
	20	50 60 70 80 90 100 110 120	M8深20	27	2.0	13
	25	60 70 80 90 100 110 120	M8深20	32	2.0	16

装卸双螺纹固定型

型号		L 最小单位5	M深V	M1	V1	D1	R	T	B
代码	D	L 最小单位5	M深V	M1	V1	D1	R	T	B
JT-JAQDO	8	25~70	M4深12	M4	8~13	12	1.0	3	8
	10	25~70	M4深12	M4	8~13	14	1.0	3	10
	13	30~75	M5深15	M5	10~15	17	1.5	5
	16	40~100	M6深15	M6	10~15	23	1.5
	20	60~120	M8深20	M8	16~21	27	2.0		13
	25	60~120	M8深20	M8	16~21	32	2.0		16
