安装侧端面形状

硬度

选型参数

前端形状 *

支撑部外径D(mm) *

前端轴径P(mm) *

6~24/0.1

前端长度B(mm) *

5~35/1

主体总长度L(mm) *

60~160/1

导入部倒角角度°A(mm) *

导入部锥角长度E(mm) *

1~10/1

螺纹规格M *

关节安装位宽度W(mm) *

15~40/1

位置尺寸S(mm) *

10~30/1

铰链孔径N(mm) *

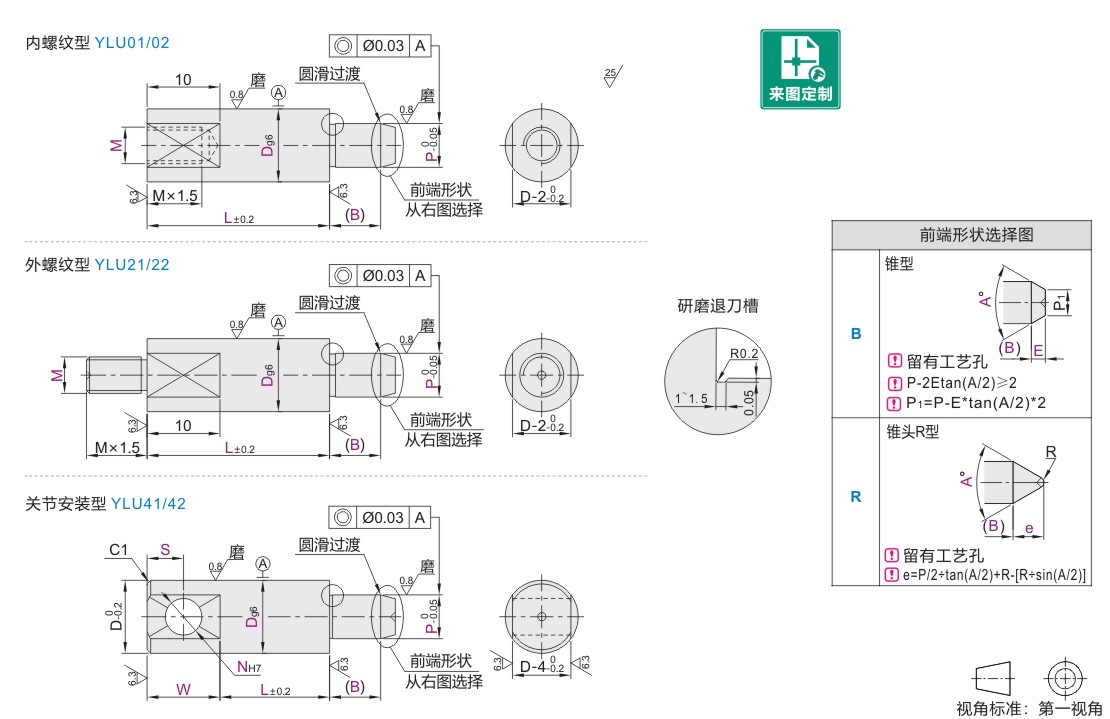

一体型夹具定位销固定座（内/外螺纹+关节安装型）

图片仅供参考

一体型夹具定位销固定座（内/外螺纹+关节安装型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	类型
JT-RIDSD	S45C	—	内螺纹型
JT-RIDSU	S45C	淬火硬度38~43HRC	内螺纹型
JT-RIDUD	S45C	—	外螺纹型
JT-RIDUU	S45C	淬火硬度38~43HRC	外螺纹型
JT-RIDFD	S45C	—	关节安装型
JT-RIDFU	S45C	淬火硬度38~43HRC	关节安装型

M×P
外螺纹型	内螺纹型
M6×1.0	—
M8×1.25
M10×1.5	M10×1.25
—	M14×1.5
—	M18×1.5

选型参数

型号				最小单位0.1	最小单位1		A	最小单位1	M		R
代码	前端形状	Dg6		P	B	L	A	E(B形)	外螺纹型	内螺纹型	R
内螺纹型外螺纹型 JT-RIDSD JT-RIDUD JT-RIDSU JT-RIDUU	B R	12	-0.006 -0.017	6.0~11.0	5~35 (B≤P×4)	60~160	30 60 90 120	1~10	6 8	8	3
		16	-0.006 -0.017	6.0~15.0					6 8 10	8 10
		20	-0.007 -0.020	6.0~16.0					6 10	10 14
		25		16.0~24.0						10 14 18	4
		30		16.0~24.0						10 14 18	4

型号				最小单位0.1	最小单位1		A	最小单位1			N(H7)	R
代码	前端形状	Dg6		P	B	L	A	E(B形)	W	S	N(H7)	R
关节安装型 JT-RIDFD JT-RIDFU	B R	12	-0.006 -0.017	6.0~11.0	5~35 (B≤P×4)	60~160	30 60 90 120	1~10	15~40	10~30	6 8	3
		16	-0.006 -0.017	6.0~15.0							6 8 10
		20	-0.007 -0.020	6.0~16.0							10 12
		25		16.0~24.0							12	4
		30		16.0~24.0							12	4

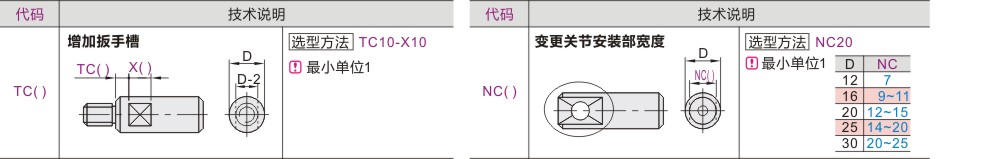

可选加工参数
