产品名称

材质

特征

部件接触形式

选型参数

配合滑块规格 *

配合滑轨规格 *

长度L(mm) *

200~4000/1

滑块类型 *

图片仅供参考

标准型内置滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
● 可同时承受轴向、径向负载；
● 承载高，寿命长；
● 易安装、节省空间；
● 进口材料，刚性强；
● 可焊接安装、螺栓安装。
应用场景：
● 工业炉、汽车装备、冶金、造纸、木工、物料输送、物流系统。

选型参数

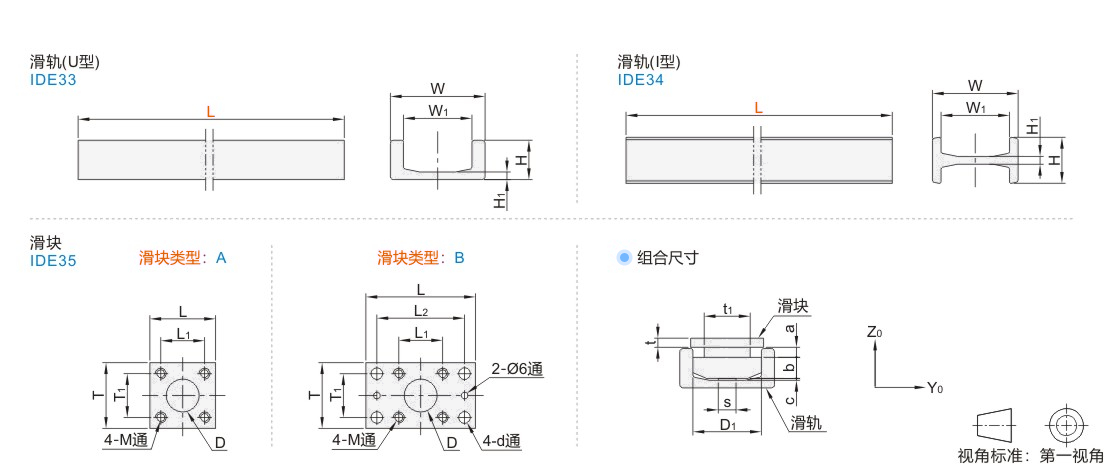

滑轨U型

型号		L 最小单位1	W	W1	H	H1	弹性模量				参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	W	W1	H	H1	Wx(cm³)	Wy(cm³)	lx(cm⁴)	ly(cm⁴)	参考重量 (kg/m)
JT-HNVQQ	60	200~4000	86.5	62.7	36	7	32	6	138	16	10.5
	70		103.2	70.8	40	7.7	53	11	276	29	14.8
	80		121.3	78.7	41	10.8	81	15	495	39	20.9
	90		135.4	89.4	53	12.7	130	31	865	89	28.6
	110		157.2	108.4	61.2	14	190	39	1491	149	36
	120		175	123.8	66.2	16.2	251	51	2192	212	42.8
	150		201.5	150.1	71.2	19.4	341	57	3432	272	52.3

滑轨I型

型号		L 最小单位1	W	W1	H	H1	弹性模量				参考重量 (kg/m)
代码	配合滑块规格	L 最小单位1	W	W1	H	H1	Wx(cm³)	Wy(cm³)	lx(cm⁴)	ly(cm⁴)	参考重量 (kg/m)
JT-HNVQF	70	200~4000	98	70.2	65	9	70.6	18	345.9	58.3	19.4
	80		113.9	77.9	66	11	102.2	23.5	582	77.5	25.3
	90		129.6	88.6	81	12	160.1	40	1037.2	161.9	34
	110		152.4	108.4	83	14	217.4	44.4	1656.9	184.1	40.8
	120		175	123.8	90	15	322.9	65.2	2825.7	293.2	51.4

滑块

暂未上传文档资料
