安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

图片仅供参考

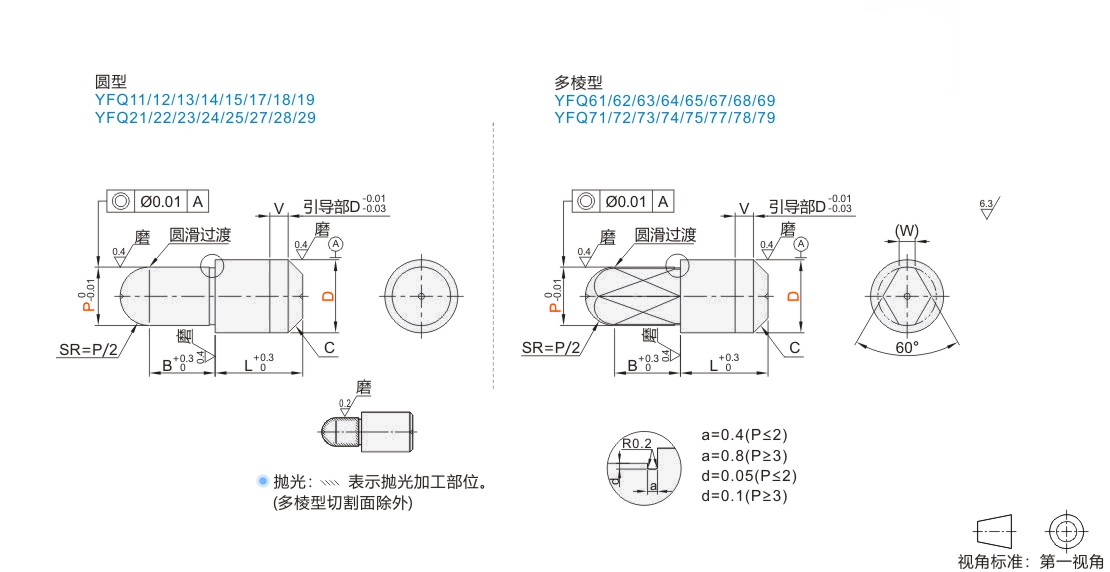

定位销球面小头型无肩

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RAEDD	圆型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RAEUD	圆型 / Dp6	SKS3	淬火硬度58~61HRC	—
JT-RAEXD	多棱型 / Dm6	SKS3	淬火硬度58~61HRC	—
JT-RAELD	多棱型 / Dp6	SKS3	淬火硬度58~61HRC	—
JT-RAEDU	圆型 / Dm6	SKS3	淬火硬度58~61HRC	抛光
JT-RAEUU	圆型 / Dp6	SKS3	淬火硬度58~61HRC	抛光
JT-RAEXU	多棱型 / Dm6	SKS3	淬火硬度58~61HRC	抛光
JT-RAELU	多棱型 / Dp6	SKS3	淬火硬度58~61HRC	抛光
JT-RAEDQ	圆型 / Dm6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬，镀层厚度3~5μm
JT-RAEUQ	圆型 / Dp6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬，镀层厚度3~5μm
JT-RAEXQ	多棱型 / Dm6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬，镀层厚度3~5μm
JT-RAELQ	多棱型 / Dp6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬，镀层厚度3~5μm
JT-RAEDF	圆型 / Dm6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬+抛光，镀层厚度3~5μm
JT-RAEUF	圆型 / Dp6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬+抛光，镀层厚度3~5μm
JT-RAEXF	多棱型 / Dm6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬+抛光，镀层厚度3~5μm
JT-RAELF	多棱型 / Dp6	SKS3	淬火硬度58~61HRC，镀层硬度850HV~	镀硬铬+抛光，镀层厚度3~5μm
JT-RAEDO	圆型 / Dm6	SUS304	—	—
JT-RAEUO	圆型 / Dp6	SUS304	—	—
JT-RAEXO	多棱型 / Dm6	SUS304	—	—
JT-RAELO	多棱型 / Dp6	SUS304	—	—
JT-RAEDL	圆型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8μm
JT-RAEUL	圆型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8μm
JT-RAEXL	多棱型 / Dm6	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8μm
JT-RAELL	多棱型 / Dp6	SUS304	镀层硬度850HV~	镀硬铬，镀层厚度5~8μm
JT-RAEDM	圆型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RAEUM	圆型 / Dp6	SUS440C	淬火硬度48~53HRC	—
JT-RAEXM	多棱型 / Dm6	SUS440C	淬火硬度48~53HRC	—
JT-RAELM	多棱型 / Dp6	SUS440C	淬火硬度48~53HRC	—
JT-RAEDG	圆型 / Dm6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAEUG	圆型 / Dp6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAEXG	多棱型 / Dm6	SUS440C	淬火硬度48~53HRC	抛光
JT-RAELG	多棱型 / Dp6	SUS440C	淬火硬度48~53HRC	抛光

工艺孔加工条件：D≠P且(D·B)≥4且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		D公差		最小单位0 .01	L	B	C	V	(W)
代码	D	m6	p6	P	L	B	C	V	(W)
圆型多棱型 Dm6 Dp6 Dm6 Dp6 JT-RAEDD JT-RAEUD JT-RAEXD JT-RAELD JT-RAEDQ JT-RAEUQ JT-RAEXQ JT-RAELQ JT-RAEDO JT-RAEUO JT-RAEXO JT-RAELO JT-RAEDL JT-RAEUL JT-RAEXL JT-RAELL JT-RAEDM JT-RAEUM JT-RAEXM JT-RAELM 抛光品抛光品抛光品抛光品 JT-RAEDU JT-RAEUU JT-RAEXU JT-RAELU JT-RAEDF JT-RAEUF JT-RAEXF JT-RAELF JT-RAEDG JT-RAEUG JT-RAEXG JT-RAELG	2	+0.008 +0.002	+0.012 +0.006	1.00~2.00	4	2	0.3	0	—
	3	+0.008 +0.002	+0.012 +0.006	1.00~3.00	5	3	0.5	1	—
	4	+0.012 +0.004	+0.020 +0.012	2.00~4.00	5	3	1		1.0
	5			2.00~5.00	10	5			1.2
	6			2.00~6.00	10	5			1.5
	8	+0.015 +0.006	+0.024 +0.015	3.00~8.00	15	6	1.5	2	1.8
	10	+0.015 +0.006	+0.024 +0.015	3.00~ 10.00		8	2		2.2
	12	+0.018 +0.007	+0.029 +0.018	5.00~ 12.00					2.5
	13			6.00~ 13.00	22				3.0
	16			10.00~ 16.00	22	10	3		4.0
	20	+0.021 +0.008	+0.035 +0.022	13.00~20.00	30	10	3		5.0

表面处理抛光产品适用D≥5且P≥5。多棱型仅适用于D≥4。

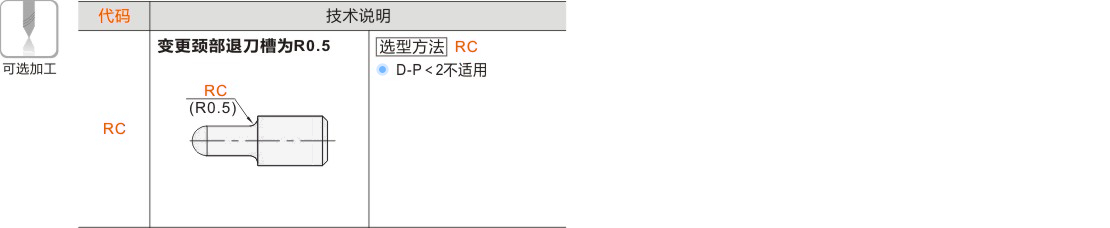

可选加工参数

暂未上传文档资料

定位销 球面小头型 无肩

定位销球面小头型无肩
