凸轮轴承随动器双轨道双列滚针

图片仅供参考

凸轮轴承随动器双轨道双列滚针

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

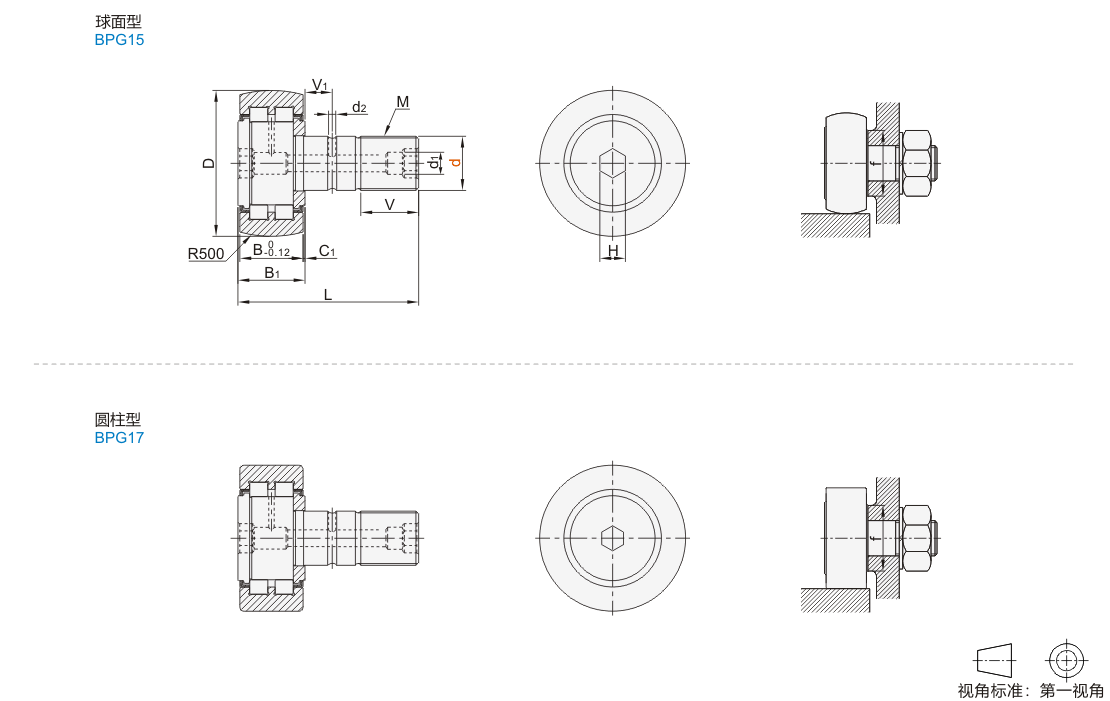

代码	材质	类型
JT-XFSDO	SUJ2	标准型 ● 全滚针 ● 球面型
JT-XFSDL	SUJ2	标准型 ● 全滚针 ● 圆柱型

圆柱型D公差：

D	公差
35~47	0 -0.011
52~80	0 -0.013
90	0 -0.015

球面型D公差:	0 -0.05

不承诺品牌。

选型参数

选型表

型号			D	M	V	B	B1 (max)	L	V1	C1	d1	d2	H	f (min)	基本额定负载(KN)		最大静态容许负荷(KN)	极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
代码	dh7		D	M	V	B	B1 (max)	L	V1	C1	d1	d2	H	f (min)	Cr(动)	Cor(静)	最大静态容许负荷(KN)	极限转速 (rpm)	最大紧固扭矩 (N·m)	重量 (g)
球面型 JT-XFSDO 圆柱型 JT-XFSDL	16	0 -0.018	35	M16×1.5	17	18	19.6	52	7.8	0.8	6	3	8	20	10.08	11.68	9.44	4800	58.5	164
	18	0 -0.018	40	M18×1.5	19	20	21.6	58	8			3	8	22	11.44	14.32	14.32	4000	86.2	242
	20	0 -0.021	52	M20×1.5	21	24	25.6	66	9			4	10	31	20	26.4	24	3040	119	280
	20A		47	M20×1.5	21	24	25.6	66	9				10	27	27.6	24.4	24.4	3040	119	450
	24		62	M24×1.5	25	28	30.6	80	11	1.3	8		14	38	28	36.4	28.16	1760	215	795
	24A		72	M24×1.5	25	28	30.6	80	11	1.3				44	30.8	43.2	43.2	1760	215	1020
	30		80	M30×1.5	32	35	37	100	15	1				45	57.6	73.6	73.6	1440	438	1600
	30A		90	M30×1.5	32	35	37	100	15	1				45	57.6	73.6	73.6	1440	438	1960

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
