丝杠轴径 *

导程 *

L *

150~1200/1

F *

15~30/1

P *

6~10/1

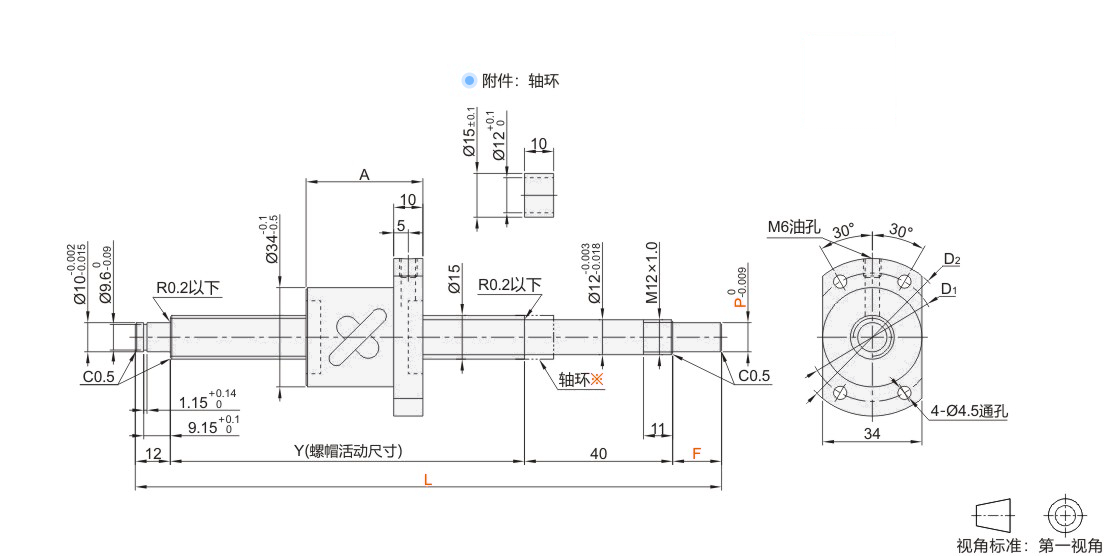

压轧滚珠丝杠标准螺帽型 C7级

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7级

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMIFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-IMIFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-SIMIFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 精密型
JT-SIMIFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1			Y	A	D1	D2	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	D1	D2	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMIFL JT-IMIFG	15	5	150~1200	15~30	6~10	L-(52+F)	40	44	54	3.175	右旋	2.5圈1列	C7:0.03以下 C10:0.10以下	5.1	10.5
		10	200~1200				52	45	57			2.5圈1列		5.1	10.5
		20	200~1200				59	45	57			1.5圈2列		5.8	13.3
JT-SIMIFL JT-SIMIFG		5	150~1200				40	44	54			2.5圈1列		5.1	10.5
		10	200~1200				52	45	57			2.5圈1列		5.1	10.5
		20	200~1200				59	45	57	2.778		1.8圈2列		5.8	13.3

可选加工详见可选加工参数。

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMIFL JT-IMIFG JT-SIMIFL JT-SIMIFG	15	5 10 20	圆法兰	JT-IVXSD-12(请在怡合达网站搜索查看)	JT-IVXDD-12(请在怡合达网站搜索查看)
JT-IMIFL JT-IMIFG JT-SIMIFL JT-SIMIFG	15	5 10 20	方形	JT-IVXFD-12(请在怡合达网站搜索查看)	JT-IVXQD-12(请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合（请在怡合达网站搜索查看）

型号		螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMIFL JT-IMIFG JT-SIMIFL JT-SIMIFG	15	5	JT-IAADD JT-IAADU JT-IAADX	1505D
		10		1510D
		20		1520B

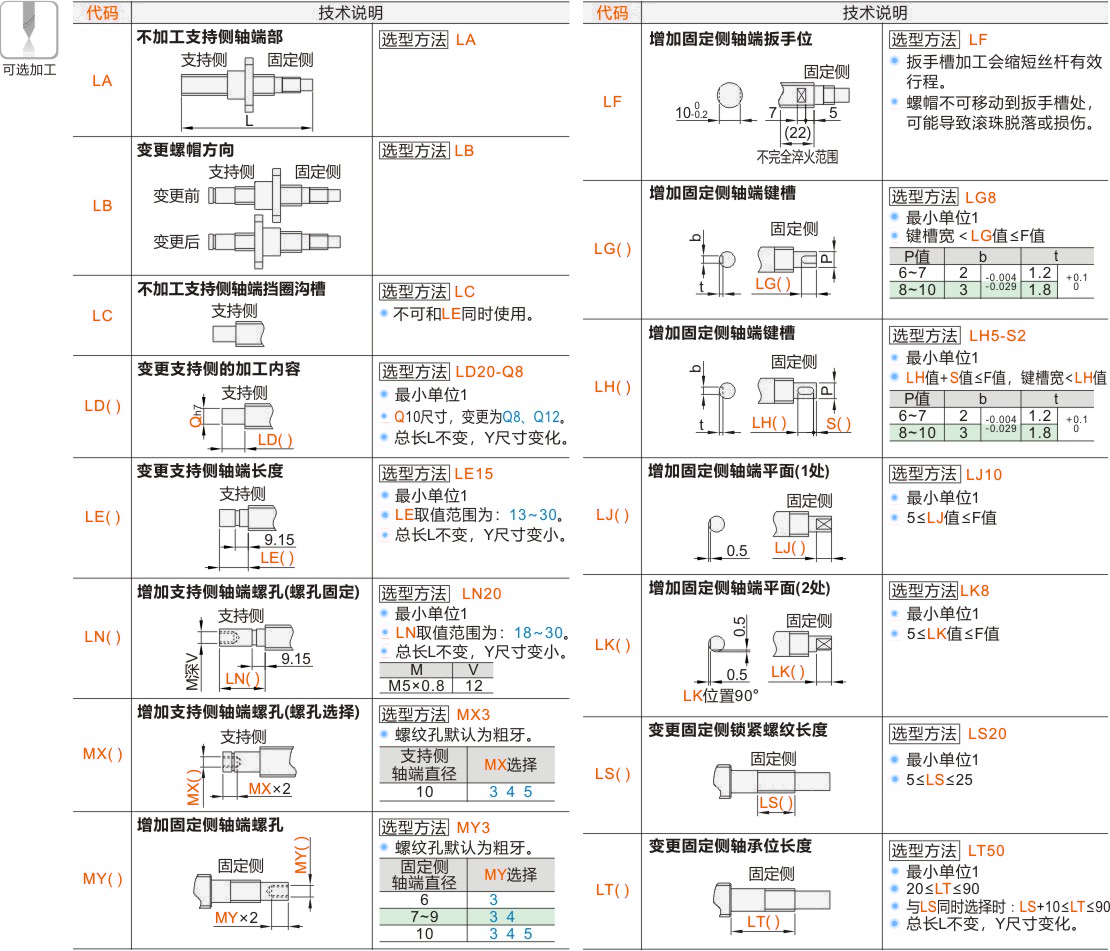

可选加工参数
