圆形支柱固定夹平行型

图片仅供参考

圆形支柱固定夹平行型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-PNXUD	A6063	本色阳极氧化	平行型 ● 标准型
JT-PNXUU	A6063	黑色阳极氧化	平行型 ● 标准型
JT-PNXUO	A6063	本色阳极氧化	平行型 ● 把手型
JT-PNXUX	A6063	黑色阳极氧化	平行型 ● 把手型

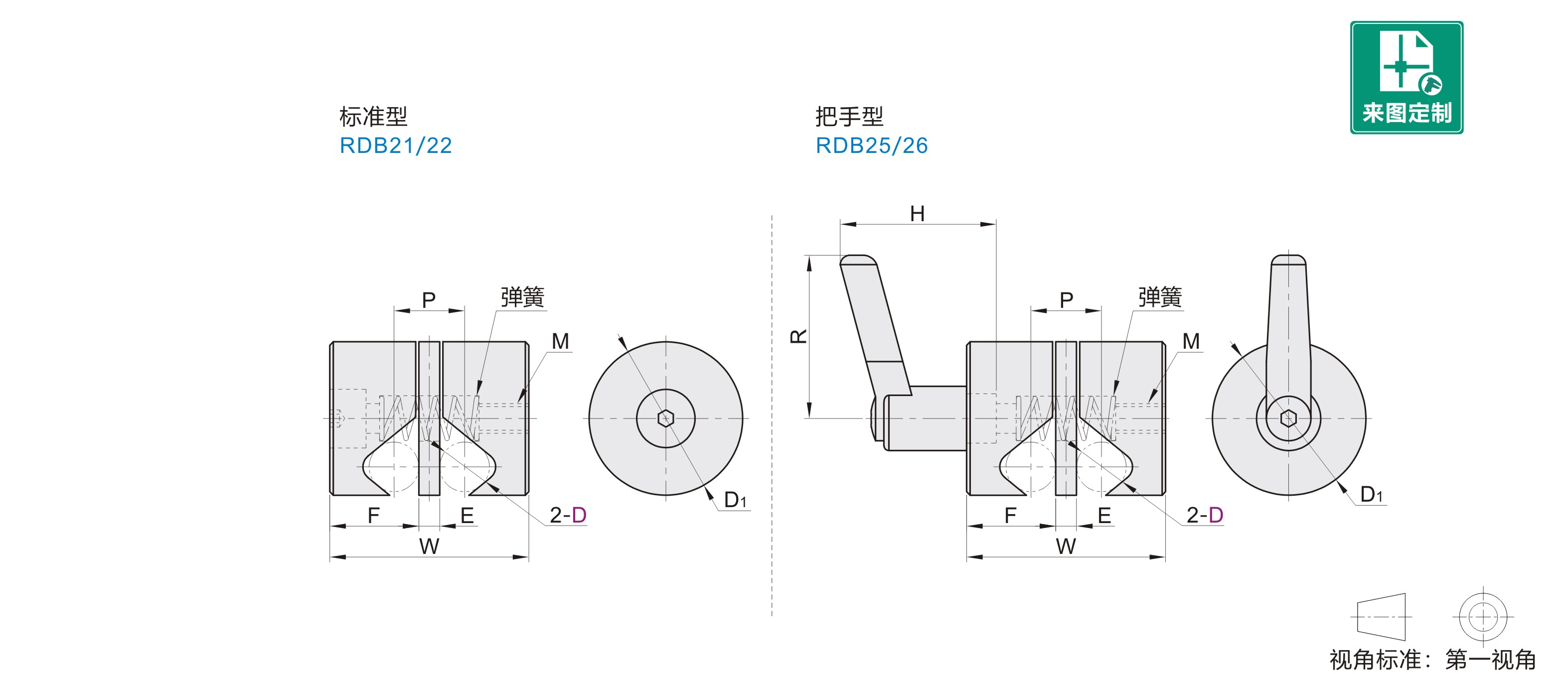

选型参数

标准型

型号					D1		W	E	F		P	M				附件螺钉
代码				D	D1		W	E	F		P	M				JT-PNXUD	JT-PNXUU
JT-PNXUD JT-PNXUU				8	28		33	5	14		13	M6				TAC21-M6-L25	TAC01-M6-L25
				10	32		45		20		15	M8				TAC21-M8-L35	TAC01-M8-L35
				12	36		47		21		17					TAC21-M8-L40	TAC01-M8-L40
				14	46		57	6	25.5		20					TAC21-M8-L45	TAC01-M8-L45
				15							21	M10				TAC21-M10-L45	TAC01-M10-L45
				16							22					TAC21-M10-L45	TAC01-M10-L45
				18	56		63		28.5		24					TAC21-M10-L50	TAC01-M10-L50
				20	56		65	8	28.5		28					TAC21-M10-L55	TAC01-M10-L55

把手型

型号		D1	W	E	F	P	M	R	H	附件固定把手
代码	D	D1	W	E	F	P	M	R	H	JT-PNXUO	JT-PNXUX
JT-PNXUO JT-PNXUX	8	28	33	5	14	13	M6	44	34.5	HAD37-M6-L25-Y	HAD37-M6-L25-E
	10	32	45		20	15	M8	62.5	44.8	HAD37-M8-L35-Y	HAD37-M8-L35-E
	12	36	47		21	17				HAD37-M8-L40-Y	HAD37-M8-L40-E
	14	46	57	6	25.5	20				HAD37-M8-L45-Y	HAD37-M8-L45-E
	15					21	M10	77.5	53.7	HAD37-M10-L45-Y	HAD37-M10-L45-E
	16					22				HAD37-M10-L45-Y	HAD37-M10-L45-E
	18	56	63		28.5	24				HAD37-M10-L50-Y	HAD37-M10-L50-E
	20	56	65	8	28.5	28				HAD37-M10-L55-Y	HAD37-M10-L55-E

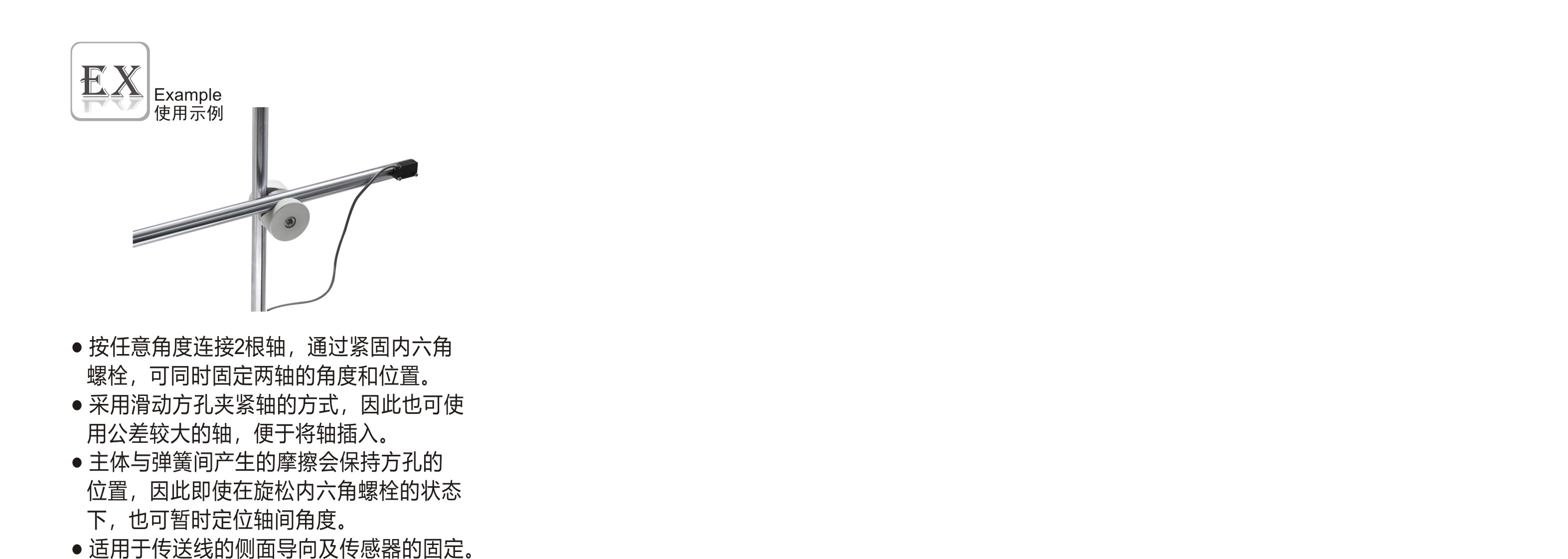

使用示例

暂未上传文档资料
