选型参数

外径D(mm) *

精密调压阀接管型快插接头

图片仅供参考

精密调压阀接管型快插接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 脱离环部	类型
JT-LTWQXD	PBT	POM	接管型 ● 量表接头

选型参数

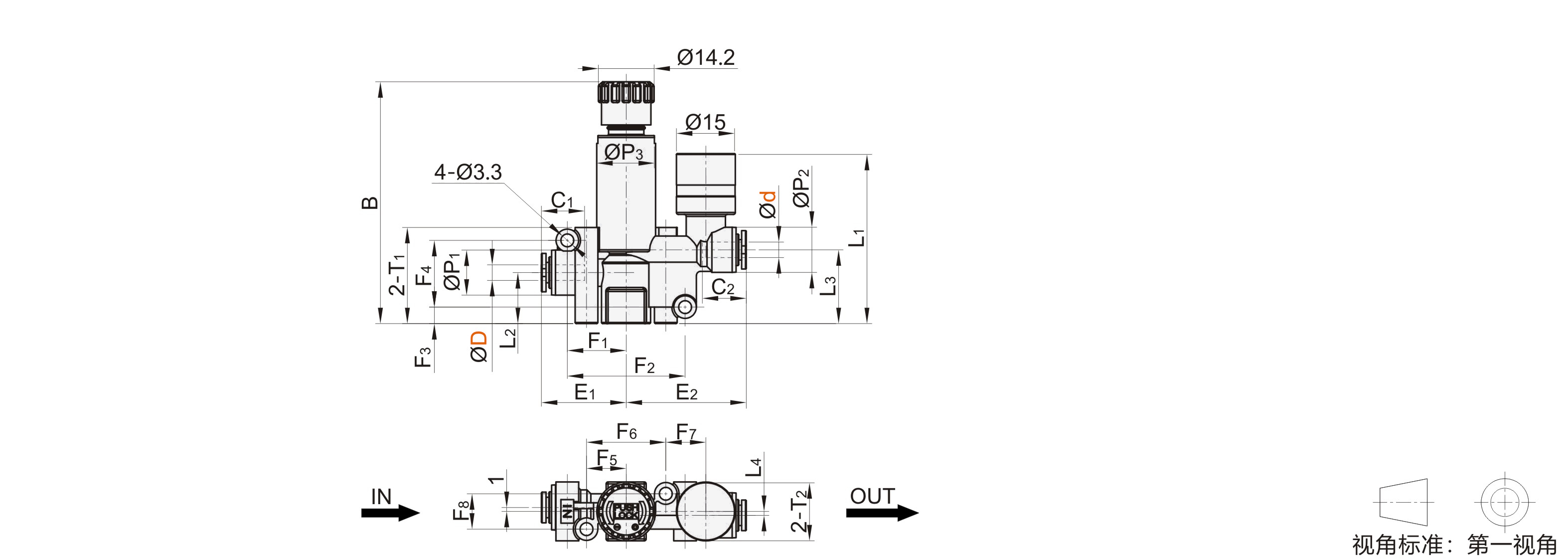

选型表

型号		d		B							L1			L2		L3			L4				P1		P2				P3			C1				C2	E1
代码	D	d		max				min			L1			L2		L3			L4				P1		P2				P3			C1				C2	E1
JT-LTWQXD	4	4		61.6				59			43.3			13		188			1				11.5		11.5				15			11				11	21.6
	6	4																														11.6				11	22
	6	6																														11.6				11.6	22
	8	6		65.7				63.1			49.8			15		22.5			—				15.5		15.5				19			18.1				17	28.6
	8	8		65.7				63.1			49.8			15		22.5			—				15.5		15.5				19			18.1				18.1	28.6

型号		d	E2			F1		F2			F3			F4			F5				F6			F7				F8			T1			T2			重量 (g)
代码	D	d	E2			F1		F2			F3			F4			F5				F6			F7				F8			T1			T2			重量 (g)
JT-LTWQXD	4	4	30.6			15		30			42			17			10.1				20.2			10.2				9			24.5			15			23
	6	4	30.6
	6	6	31
	8	6	33			19.9		39.7			4.1			21.3			11.6				23.2			9.1				13			28.4			19			36
	8	8	32.9			19.9		39.7			4.1			21.3			11.6				23.2			9.1				13			28.4			19			36

暂未上传文档资料
