浸油润滑毛毡齿轮

图片仅供参考

浸油润滑毛毡齿轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

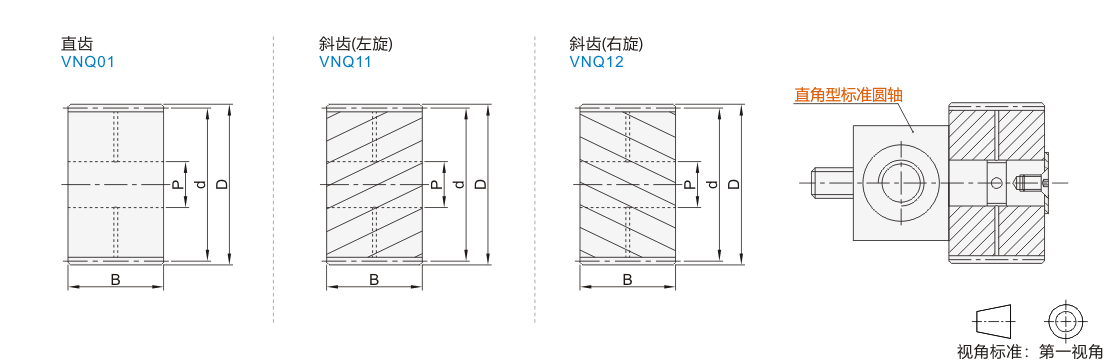

代码	螺旋方向	螺旋角	主体材质	附件	类型
JT-KZESD	一	一	羊毛毡	标准圆轴 (材质：S45C)	直齿
JT-KZEDD	左旋	19°31'42”	羊毛毡	标准圆轴 (材质：S45C)	斜齿
JT-KZEDU	右旋	19°31'42”	羊毛毡	标准圆轴 (材质：S45C)	斜齿

选型参数

选型表

型号		标准圆轴选择	齿数	B	P	d	D	适配标准圆轴规格
代码	模数	标准圆轴选择	齿数	B	P	d	D	适配标准圆轴规格
直齿 JT-KZESD	1.5	ZJ(直角型) ZX(直线型)	19	20	12	28.5	31.5	ZX1.5/ZJ1.5
	2.0			25		38	42	ZX2/ZJ2
	2.5			27		47.5	52.5	ZX2.5/ZJ2.5
	3.0			30		57	63	ZX3/ZJ3
	4.0			40		76	84	ZX4/ZJ4
	5.0		18	50	20	90	100	ZX5/ZJ5
	6.0		18	60	20	108	120	ZX6/ZJ6
斜齿左旋 JT-KZEDD 斜齿右旋 JT-KZEDU	1.5	ZJ(直角型) ZX(直线型)	18	20	12	28.65	31.65	ZX1.5/ZJ1.5
	2.0			25		38.2	42.2	ZX2/ZJ2
	3.0			30		57.3	63.3	ZX3/ZJ3
	4.0			40		76.4	84.4	ZX4/ZJ4
	5.0		17	50	20	90.2	100.2	ZX5/ZJ5
	6.0		17	60	20	108.23	120.23	ZX6/ZJ6

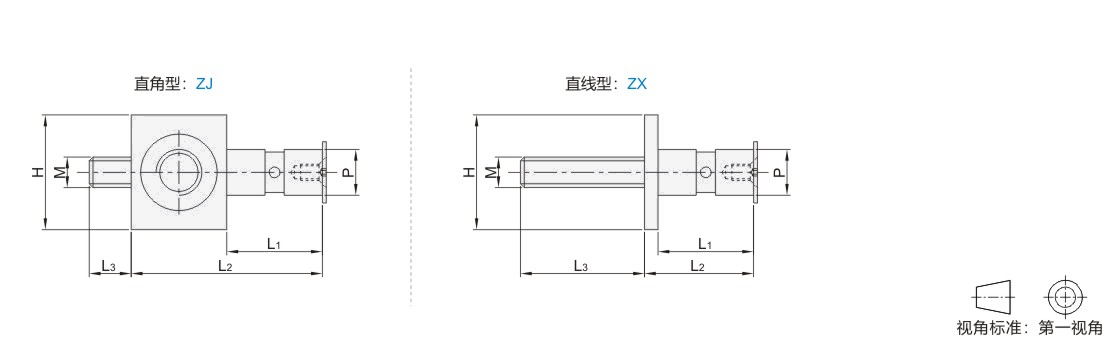

标准圆轴尺寸表

直角型：ZJ

规格		P			L1				L2				L3			H				M
ZJ1.5		12			20.5				47				10			20				M10
ZJ2					25.5				52							30
ZJ2.5					27.5				54
ZJ3					30.5				55
ZJ4					40.5				65				15			50				M12
ZJ5		20			50.5				75
ZJ6		20			60.5				85

直线型：ZX

规格				P	L1			L2			L3			H					M
ZX1.5				12	20.5			28			20			20					M12
ZX2					25.5			33						30
ZX2.5					27.5			35
ZX3					30.5			38
ZX4					40.5			48			25			50					M14
ZX5				20	50.5			58
ZX6				20	60.5			68
