轴承型号 *

单向推力圆柱滚子轴承

图片仅供参考

单向推力圆柱滚子轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	后置代码	轴承材质	类型
JT-XXKDS	GB/T 307. 1 P6级	TN(尼龙保持架) M(黄铜保持架)	SUJ2	单向型

选型参数

选型表

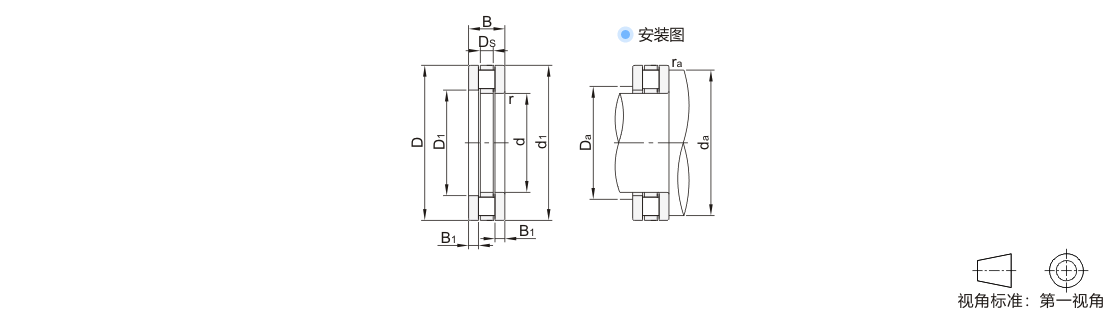

型号			d	d1	D	D1	B	Ds	B1	r ( min)	基本额定载荷(KN)		极限转速 rpm (参考)	安装尺寸			重量 ( Kg) (参考)
代码	轴承型号										Ca(动)	Coa(静)		da ( min)	Da (max)	ra ( max)
代码	尼龙保持架	黄铜保持架									Ca(动)	Coa(静)		da ( min)	Da (max)	ra ( max)
JT-XXKDS	81102TN	81102M	15	28	28	16	9	3.5	2.75	0.3	8.96	22	3400	27	16	0.3	0.024
	81103TN	81103M	17	30	30	18	9	3.5			9.76	25.2	3400	29	18		0.027
	81104TN	81104M	20	35	35	21	10	4.5			14.88	38	3000	34	21		0.037
	81105TN	81105M	25	42	42	26	11	5	3	0.6	20	55.6	2500	41	26	0.6	0.053
	81106TN	81106M	30	47	47	32	11	5	3		22	62	2400	46	31		0.057
	81206TN	81206M	30	52	52	32	16	7.5	4.25		40	107	1900	50	31		0.12
	81107TN	81107M	35	52	52	37	12	5	3.5		23	74	2200	51	36		0.073
	81207TN	81207M	35	62	62	37	18	7.5	5.25	1	50	152	1600	58	39	1	0.2
	81108TN	81108M	40	60	60	42	13	6	3.5	0.6	34	110	1900	58	42	0.6	0.11
	81208TN	81208M	40	68	68	42	19	9	5	1	66	204	1500	66	43	1	0.25
	81109TN	81109M	45	65	65	47	14	6	4	0.6	36	122	1700	63	47	0.6	0.13
	81209TN	81209M	45	73	73	47	20	9	5.5	1	66	204	1400	70	48	1	0.29
	81110TN	81110M	50	70	70	52	14	6	4	0.6	38	133	1700	68	52	0.6	0.14
	81210TN	81210M	50	78	78	52	22	9	6.5	1	73.2	240	1300	75	53	1	0.36
	81111TN	81111M	55	78	78	57	16	6	5	0.6	55.6	228	1500	77	56	0.6	0.22
	81211TN	81211M	55	90	90	57	25	11	7	1	98	312	1100	85	59	1	0.57
	81112TN	81112M	60	85	85	62	17	7.5	4.75		64	240	1400	82	62		0.27
	81212TN	81212M	60	95	95	62	26	11	7.5		110	372	1100	91	64		0.64
	81113TN	81113M	65	90	90	67	18	7.5	5.25		66	256	1300	87	67		0.31
	81213TN	81213M	65	100	100	67	27	11	8		112	392	1000	96	69		0.72
	81114TN	81114M	70	95	95	72	18	7.5	5.25		69.2	276	1200	92	72		0.33
	81214TN	81214M	70	105	105	72	27	11	8		117	424	1000	102	74		0.77
	81115TN	81115M	75	100	100	77	19	7.5	5.75		66	268	1200	97	78		0.39
	81215TN	81215M	75	110	110	77	27	11	8		110	392	960	106	79		0.8
	81116TN	81116M	80	105	105	82	19	7.5	5.75		65.2	268	1200	102	83		0.4
	81216TN	81216M	80	115	115	82	28	11	8.5		128	488	960	112	84		0.9
	81117TN	81117M	85	110	110	87	19	7.5	5.75		70	292	1200	108	87		0.42
	81217TN	81217M	85	125	125	88	31	12	9.5		136	512	880	119	90		1.25
	81118TN	81118M	90	120	120	92	22	9	6.5		88	360	1000	117	93		0.62
	81218TN	81218M	90	135	135	93	35	14	10.5	1.1	186	692	800	129	95		1.75
	81120TN	81120M	100	135	135	102	25	11	7	1	125	504	960	131	104		0.95
	81220TN	81220M	100	150	150	103	38	15	11.5	1.1	216	848	720	142	107		2.2
	81122TN	81122M	110	145	145	112	25	11	7	1	130	544	880	141	114		1.05
	81222TN	81222M	110	160	160	113	38	15	11.5	1.1	208	800	680	152	117		2.3
	81124TN	81124M	120	155	155	122	25	11	7	1	136	588	880	151	124		1.1
	81224TN	81224M	120	170	170	123	39	15	12	1.1	216	880	640	162	127		2.55
	81126TN	81126M	130	170	170	132	30	12	9	1	160	704	760	165	135		1.7
	81226TN	81226M	130	187	190	133	45	19	13	1.5	304	1168	560	181	137	1.5	4.2
	81128TN	81128M	140	178	180	142	31	12	9.5	1	166	744	720	175	145	1	1.9
	81228TN	81228M	140	197	200	143	46	19	13.5	1.5	288	1120	560	191	147	1.5	3.64
	81130TN	81130M	150	188	190	152	31	12	9.5	1	170	800	680	185	155	1	2
	81230TN	81230M	150	212	215	153	50	21	14.5	1.5	372	1520	504	211	158	1.5	4.72
	81132TN	81132M	160	198	200	162	31	12	9.5	1	173	816	680	195	165	1	2.2
	81232TN	81232M	160	222	225	163	51	21	15	1.5	384	1600	480	220	168	1.5	4.96
	81134TN	81134M	170	213	215	172	34	14	10	1.1	228	1072	640	209	176	1	2.95
	81234TN	81234M	170	237	240	173	55	22	16.5	1.5	432	1824	448	235	180	1.5	6.16
	81136TN	81136M	180	222	225	183	34	14	10	1.1	216	1016	600	219	185	1	2.44
	81236TN	81236M	180	247	250	183	56	22	17	1.5	440	1920	448	245	190	1.5	6.6
	81138TN	81138M	190	237	240	193	37	15	11	1.1	248	1168	560	233	197	1	3.08
	81238TN	81238M	190	267	270	194	62	26	18	2	556	2320	400	265	200	2	8.4
	81140TN	81140M	200	247	250	203	37	15	11	1.1	248	1200	560	243	206	1	3.2
	81240TN	81240M	200	277	280	204	62	26	18	2	576	2480	400	275	210	2	9.6
	81144TN	81144M	220	267	270	223	37	15	11	1.1	268	1360	536	263	226	1	3.6
	81244TN	81244M	220	297	300	224	63	26	18.5	2	600	2680	384	296	230	2	10.4
	81148TN	81148M	240	297	300	243	45	18	13.5	1.5	380	1960	448	296	248	1.5	5.8
	81248TN	81248M	240	335	340	244	78	32	23	2.1	880	3920	320	335	261	2	17.6
	81152TN	81152M	260	317	320	263	45	18	13.5	1.5	392	2080	424	316	268	1.5	6.28
	81252TN	81252M	260	355	360	264	79	32	23.5	2.1	912	4240	300	353	280	2	19.2
	81156TN	81156M	280	347	350	283	53	22	15.5	1.5	544	2840	384	346	288	1.5	8.4
	81256TN	81256M	280	375	380	284	80	32	24	2	928	4400	288	373	300	2	20.8
	81160TN	81160M	300	376	380	304	62	25	18.5	2	680	3520	344	373	315	2	13.2
	81260TN	81260M	300	415	420	304	95	38	28.5	3	1224	5760	256	413	328	2.5	32.4
	81164TN	81164M	320	396	400	324	63	25	19	2	704	3720	320	394	334	2	14.4
	81264TN	81264M	320	435	440	325	95	38	28.5	3	1248	6000	240	434	348	2.5	34
81168TN	81168M	340	416	420	344	64	25	19.5	2	720	3920	304	414	354	2	15.6
81268TN	81268M	340	455	460	345	96	38	29	3	1304	6400	240	452	367	2.5	37.6
81172TN	81172M	360	436	440	364	65	25	20	2	720	3920	304	434	374	2	15.6
81272TN	81272M	360	495	500	365	110	45	32.5	4	1728	8320	208	492	393	3	52.4
81176TN	81176M	380	456	460	384	65	25	20	2	744	4240	288	453	393	2	17.6
81180TN	81180M	400	476	480	404					772	4480	288	473	413		18.4
81184TN	81184M	420	495	500	424					784	4680	272	493	433		19.2
81188TN	81188M	440	535	540	444	80	32	24	2.1	1144	6400	240	533	459		31.6
81192TN	81192M	460	555	560	464					1168	6800	240	553	479		32.8
81196TN	81196M	480	575	580	484					1160	6920	224	573	500		34.4
811/500TN	811/500M	500	595	600	505					1248	7440	224	592	519		35.2

1Kgf=9.81N
