可调式油压缓冲器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

规格	螺纹	行程(mm)	安装方式	撞击头	缓冲形式	使用频次	环境温度	碰撞速度 (注) / S(超低速型)	碰撞速度 (注) / L(低速型)	碰撞速度 (注) / M(中速型)	碰撞速度 (注) / H(高速型)	使用寿命
0806	M8×0.75	6	螺纹安装	带撞击头型、无撞击头型	可调式	45循环/分	-5~70℃	—			—	≥120万次
1008	M10×1.0	8	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
1210	M12×1.0	10	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
1214	M12×1.0	14	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃	—	—	—		≥120万次
1410	M14×1.5	10	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
1417	M14×1.5	17	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃	—	—	—		≥120万次
1612	M16×1.5	12	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
1620	M16×1.5	20	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃	—	—	—		≥120万次
2016	M20×1.5	16	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
2530	M25×1.5	30	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
2725	M27×1.5	25	螺纹安装	带撞击头型、无撞击头型	可调式	60循环/分	-5~70℃					≥120万次
3035	M30×1.5	35	螺纹安装	带撞击头型、无撞击头型	可调式	30循环/分	-5~70℃		—			≥120万次
3625	M36×1.5	25	螺纹安装	带撞击头型、无撞击头型	可调式	30循环/分	-5~70℃				—	≥120万次
3650	M36×1.5	50	螺纹安装	带撞击头型、无撞击头型	可调式	30循环/分	-5~70℃		—			≥120万次

注：S(超低速型)：0.08~0.5m/s、L(低速型)：0.3 ~1m/s、 M(中速型)：为0.3~2m/s、 H(高速型)：为0.3~3m/s。

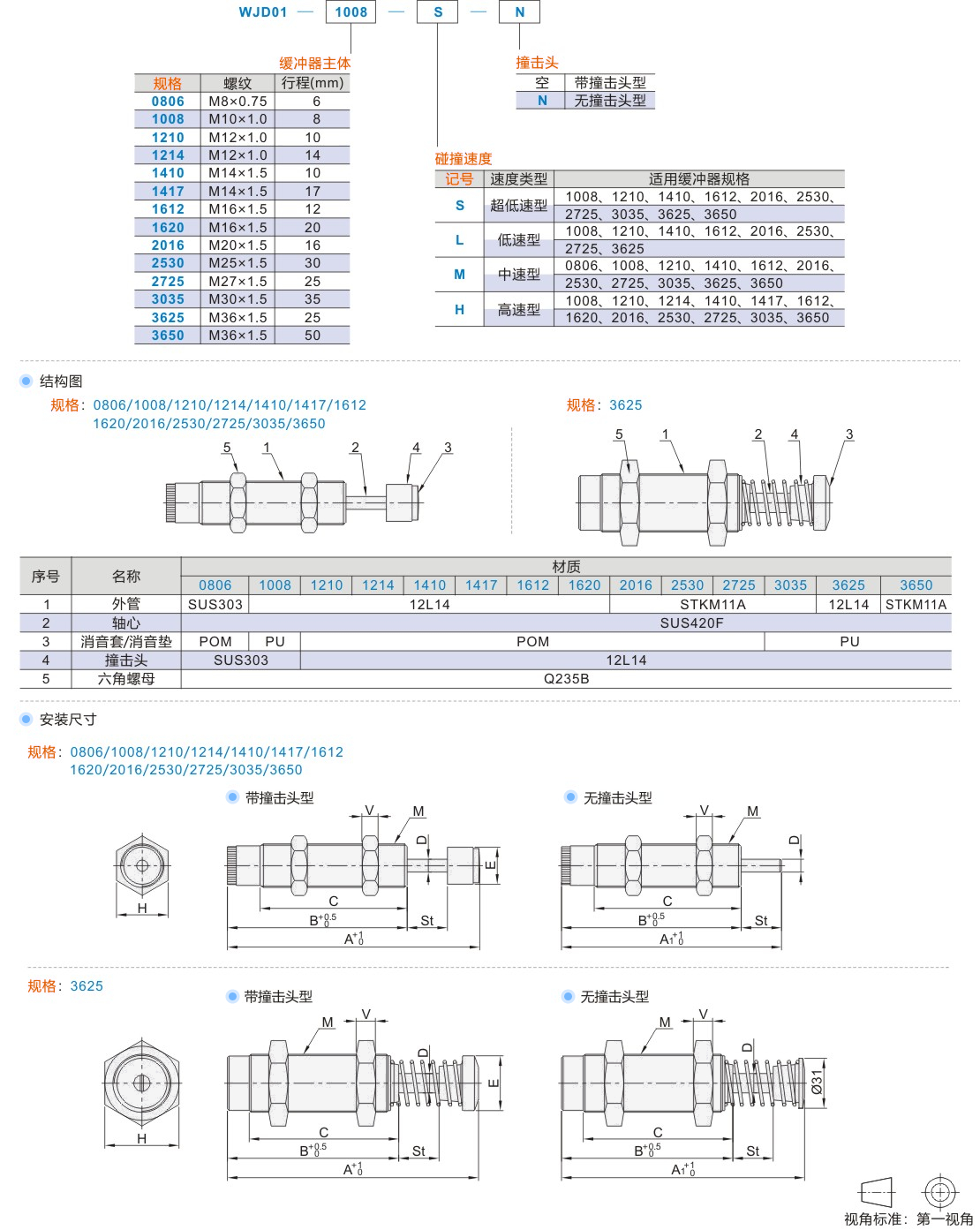

型号			M	St	A	A1	B	C	D	E	H	V	最大吸收能量E		最大等效重量me(kg)	活塞杆复位力(N)	最大阻力 (N)
代码	规格	速度	M	St	A	A1	B	C	D	E	H	V	每次(J)	每分(J)	最大等效重量me(kg)	活塞杆复位力(N)	最大阻力 (N)
JT-ULNSD	0806	M	M8×0.75	6	58.4	53.4	47.4	41.1	2.5	6	11	3	1.4	36.7	15	9以下	670
	1008	S	M10×1.0	8	65.7	59.4	51.4	42	2.4	6	12.7	4	1.02	58.8	90	5.88以下	637
		L											1.47		10
		M											1.76		10
		H											1.76		2.5
	1210	S	M12×1.0	10	84.1	76.1	66.1	60.9	3.5	8	14	4	2.94	98	100	9.8以下	1470
		L											2.94		30
		M											4.9		30
		H											4.9		4
	1214	H		14	92.4	84.4	70.4	59.6	3.5	8	14	4	5.4		30	12.7以下	1156
	1410	S	M14×1.5	10	87.3	79.3	69.3	58.8	3.5	10	19	6	3.62	147	120	9.8以下	1813
		L											3.92		30
		M											5.88		35
		H											5.88		4.5
	1417	H		17	116.1	106.1	89.1	77.9	4	10	19	6	14.7	176	50	15.7以下	2646
	1612	S	M16×1.5	12	117.7	102.7	90.7	75.5	5	13.5	19	6	6.3	235	270	14.7以下	2646
		L											9.8		50
		M													50
		H													10
	1620	H		20	143.6	128.6	108.6	93.5	5	13.5	19	6	17.6		60	19.6以下
	2016	S	M20×1.5	16	127.3	110.3	94.3	75.9	6	18	26	8	20	343	600	18.1以下	3528
		L											29.4		300
		M													200
		H													120
	2530	S	M25×1.5	30	172.8	154.8	124.8	110.1	8	22	32	10	23	490	1100	33.2以下	3920
		L											49		400
		M													300
		H													150
	2725	S	M27×1.5	25	156.5	136.5	111.5	91.2	8	23	32	10	32	539	1500	27.3以下	6370
		L											79.3		650
		M													450
		H													300
	3035	S	M30×1.5	35	207.3	188.8	153.8	128.1	10	27	36	14	100	1176	2000	44.1以下	16660
		M											196		1300
		H											196		700
	3625	S	M36×1.5	25	155.8	150.8	106.3	92.8	12	34	46	12	125	1500	3500	100以下	25000
		L											200		2000
		M											200		700
	3650	S		50	255.4	235.9	185.9	159.8	12	33	46	12	235	2352	6700	68.6以下	23520
		M											392		2700
		H											392		1400
