直杆型转动外螺纹手柄 PF

图片仅供参考

直杆型转动外螺纹手柄 PF

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	握柄部 / 颜色	螺杆 / 材质	螺杆 / 表面处理	类型
JT-QBMUD	PF	黑色	SUM24L	镀锌	外螺纹型
JT-QBMUU	PF	黑色	SUM24L	镀锌	外螺纹型
JT-QBMUQ	PF	黑色	SUM21	镀锌	外螺纹型
JT-QBMUO	PF	黑色	S45C	镀锌	外螺纹型

JT-QBMUO的M6-L28握柄材质为塑胶，螺杆材质为不锈钢，其它规格握
柄材质为电木，螺杆材质为钢材，表面处理为镀锌。
转动型特点：螺钉固定后，握柄可360°旋转。

选型参数

JT-QBMUD

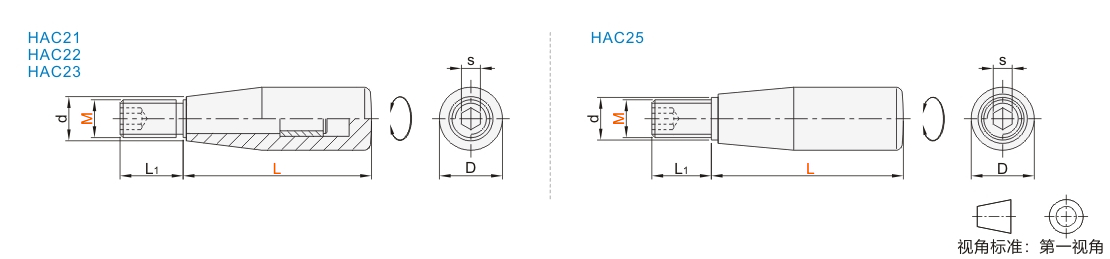

型		L	L1	D	d	s	参考重量 (kg/pcs)
代码	M	L	L1	D	d	s	参考重量 (kg/pcs)
JT-QBMUD	6	50	11	21	17	3	0.04
	8	63	16	21	17	4	0.JT-VMPSLCSFZMPNZFZ
	10	80	18	26	20	5	0.1
	12	100	22	28	22	6	0.14

型号		L	L1	D	d	s	参考重量 (kg/pcs)
代码	M	L	L1	D	d	s	参考重量 (kg/pcs)
JT-QBMUU	8	63	16	19	15	4	0.04
	10	80	18	26	20	5	0.096
	12	100	22	28	22	6	0.135
JT-QBMUQ	6	28.5	10	14	11	3	0.013
		42.5	12	18	15		0.029
		52.5	13	21	17		0.042
	8	40	12	20		4	0.024
	8	55	12	20		4	0.044
	10	67	16	23	20	5	0.074
	10	75	16	23	20	5	0.077
JT-QBMUO	6	28	11	14	8	3	0.02
		40	14.5	18	10		0.03
		50	15.5	21	10		0.04
	10	65	16.5	23	13	4	0.JT-VMPSLCSFZMPNZFZ
	10	90	19	28	13	5	0.09
