快插接头 S新款内螺纹外六角直通式

图片仅供参考

快插接头 S新款内螺纹外六角直通式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 压帽部	表面处理	类型
JT-TWPSX	黄铜	黄铜	POM	酸洗	内螺纹 ● 外六角直接头
JT-TWPSL	黄铜	黄铜	POM	酸洗	内螺纹 ● 外六角隔板直接头

选型参数

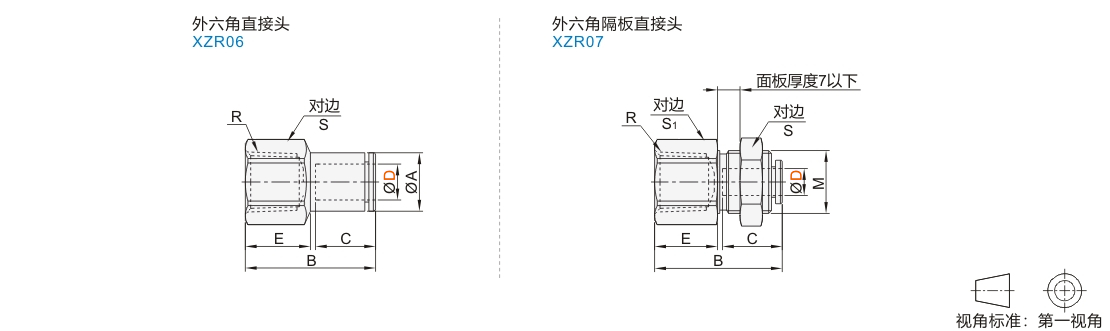

外六角直接头

型号		公称型号	R	S	ØA	B	E	C
代码	D	公称型号	R	S	ØA	B	E	C
JT-TWPSX	4	M5	M5	8	7.9	19.6	5.7	13.3
		1	Rc1/8	14		24.1	8.5
		2	Rc1/4	17		29	12.9
	6	M5	M5	10	9.9	17.6	5.7
		1	Rc1/8	14		23.6	8.5
		2	Rc1/4	17		28.5	12.9
	8	1	Rc1/8	14	12.4	24.1	8.5	14.2
		2	Rc1/4	17		29	12.2
		3	Rc3/8	19		30.4	13.4
	10	2	Rc1/4	17	14.8	30	12.9	JT-VMPDOCSUZMPNZFZ.6
	10	3	Rc3/8	19	14.8	31.3	13.3	JT-VMPDOCSUZMPNZFZ.6
	12	2	Rc1/4		17.2	30.9	12.1	17
		3	Rc3/8			32.3	13.3
		4	Rc1/2	24		36.3	JT-VMPDOCSUZMPNZFZ.9

外六角隔板直接头

型号		公称型号	R	M	S	S1	B	E	C	适用安装孔径
代码	D	公称型号	R	M	S	S1	B	E	C	适用安装孔径
JT-TWPSL	4	1	Rc1/8	M12×1	14	14	24.4	10	13.3	13
	4	2	Rc1/4	M12×1	14	14	29	14.6		13
	6	1	Rc1/8	M14×1	17	17	23.6	9.2		JT-VMPDOCSUZMPNZFZ
	6	2	Rc1/4	M14×1	17		28.4	14		JT-VMPDOCSUZMPNZFZ
	8	1	Rc1/8	M16×1	19		24.1	6.7	14.2	17
		2	Rc1/4				28.4	11
		3	Rc3/8			19	31.7	14.3
	10	2	Rc1/4	M20×1	24	22	29.3	9.9	JT-VMPDOCSUZMPNZFZ.6	21
	10	3	Rc3/8	M20×1	24	22	31.4	12	JT-VMPDOCSUZMPNZFZ.6	21
	12	3	Rc3/8	M22×1	27	24	32.3	11.9	17	23
	12	4	Rc1/2	M22×1	27	24	37.7	17.3	17	23
