还有0项未选择重置

选择代码

代码参数

开口方向

特征

选型参数

内宽F(mm) *

弯曲半径R(mm) *

链节数N(节) *

1~9999/1

图片仅供参考

桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXMQD	外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	10系列拖链
JT-KXMQU	不可打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	10系列拖链

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEC31	10系列拖链用	U型斜角型	工程塑料	黑色	-20°C~80℃	UL94-HB

选型参数

拖链

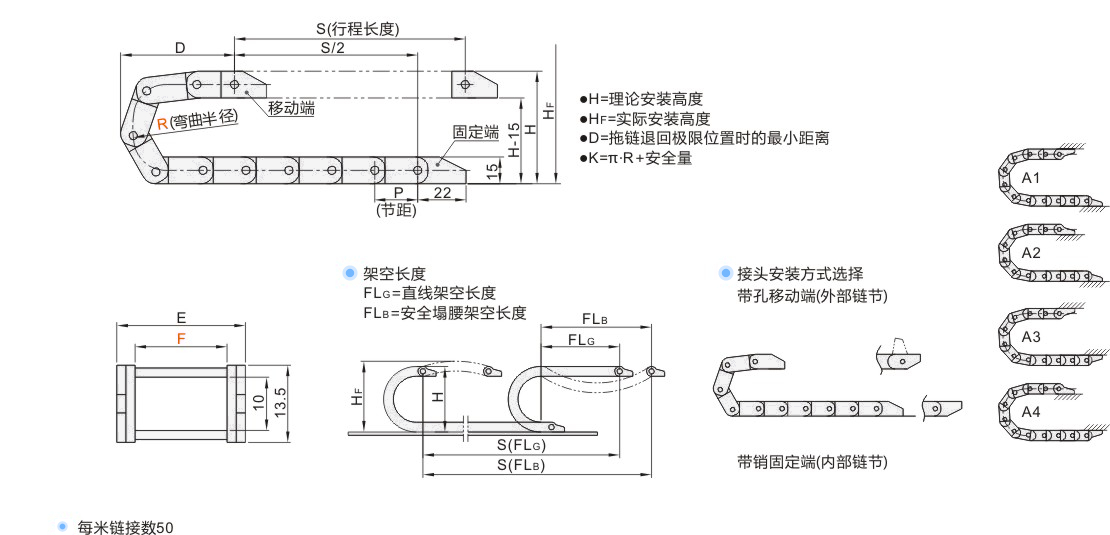

型号		弯曲半径 R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	内宽F	弯曲半径 R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXMQD	6※	18	1~	VEC31-F6	52	45	100	67	13.5	15	4	0.2	0.6	≈0.11
JT-KXMQU	10※	18		VEC31-F10	52	45	100	67	17.5		8			≈0.16
	10※	28		VEC31-F10	72	55	140	87	17.5
	15	18		VEC31-F15	52	45	100	67	23.5	20
		28			72	55	140	87
		38			92	65	160	107
	20	18		VEC31-F20	52	45	100	67	27.5					≈0.17
	20	28		VEC31-F20	72	55	140	87	27.5					≈0.17

选择内宽6/10的拖链外高14，节距15，链节数/m=66。

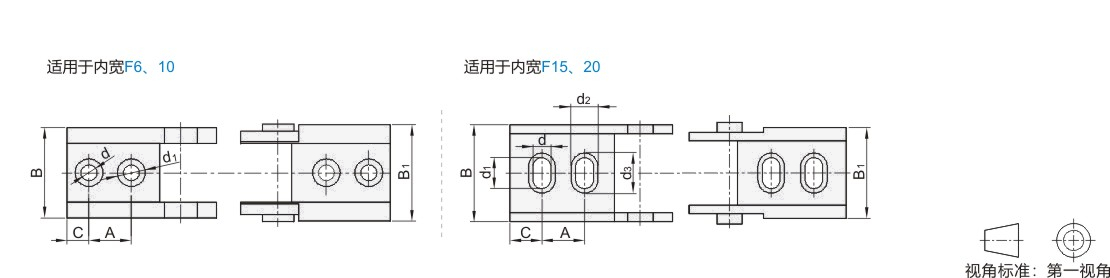

接头

型号		A	B	B1	C	d	d1	d2	d3
代码	内宽F	A	B	B1	C	d	d1	d2	d3
VEC31	6	8	13.4	13.5	4	3	5.2	—	—
	10	8	17.1	17.1	4	3	6	—	—
	15	10	22	22.6	7.2	4.2	5.2	8.2	9.2
	20	10	27.1	27.4	7	3.2	4.2	6.8	8.2
