台阶型双头螺纹支柱

图片仅供参考

台阶型双头螺纹支柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-PBLDD	SS400	—	台阶型 ● 一端外螺纹一端内螺纹型 ● 带扳手槽型
JT-PBLDU	SS400	发黑	台阶型 ● 一端外螺纹一端内螺纹型 ● 带扳手槽型
JT-PBLDQ	SS400	无电解镀镍	台阶型 ● 一端外螺纹一端内螺纹型 ● 带扳手槽型
JT-PBLDX	SUS304	—	台阶型 ● 一端外螺纹一端内螺纹型 ● 带扳手槽型

L	公差
20~300	±0.2
300.5~600	±0.3
601~720	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

型号		最小单位1		M·N											最小单位1		P	Q	W	V1
代码	D	L	SC	M·N											G	H	P	Q	W	V1
JT-PBLDD JT-PBLDU JT-PBLDQ JT-PBLDX	8	20~160	0~150	3 4											0 2~4	0 2~4	6	6	7	10
	10	20~360	0~350	4 5											0 2~5	0 2~5	8	8	8	10
	12	25~420	0~408	5 6											0 2~6	0 2~6	10	10	10	12
	15	30~520	0~508	6 8											0 2~8	0 2~8	12	12	13
	20	40~520	0~508	6 8 10 12											0 2~10	0 2~10	16	16	17
	25	60~620	0~610	6 8 10 12 16											0 2~12	0 2~12	20	20	22
	30	60~720	0~705	6 8 10 12 16											0 2~16	0 2~16	24	24	27	16

当G选0时，M侧台阶部取消；当H选0时，N侧台阶部取消。

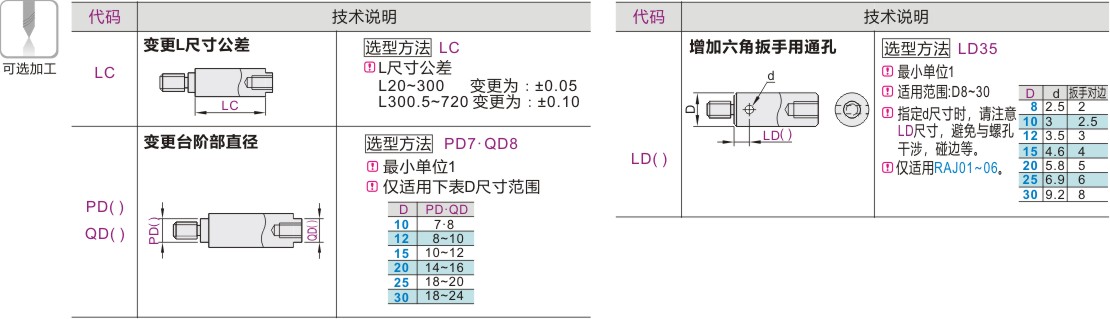

可选加工参数
