锌合金蝶形铰链锥孔错位型

图片仅供参考

锌合金蝶形铰链锥孔错位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAPLD	ZDC	喷无光黑	平型 ● 锥孔错位型 ● 长板型
JT-QAPLU	ZDC	镀亚光铬	平型 ● 锥孔错位型 ● 长板型
JT-QAPLQ	ZDC	喷塑(亚光黑)	平型 ● 锥孔型 ● 长板型
JT-QAPLF	ZDC	镀铬	平型 ● 锥孔型 ● 长板型

选型参数

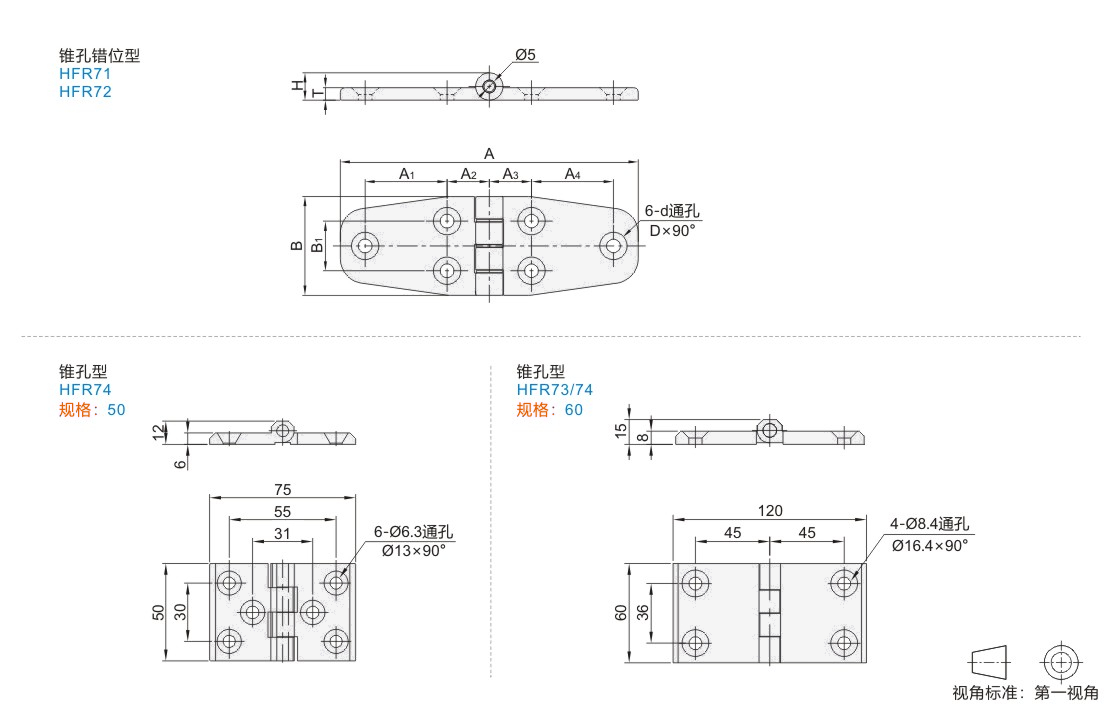

选型表

型号							A	A1		A2		A3		A4	B	B1			T	H		d		D		负载 (kg)		参考重量 (kg/pcs)
代码				规格			A	A1		A2		A3		A4	B	B1			T	H		d		D		负载 (kg)		参考重量 (kg/pcs)
JT-QAPLD JT-QAPLU				40			80	13		17		17		13	40	20			5	11		5.5		11		12		0.JT-VMPSLCSFZMPNZFZ
				40A			100	13						33												14		0.08
				40B			120	33						33												16		0.09

容许负载为使用2个时的数值。

型号							负载 (Kg)				参考重量 (Kg/pcs)
代码				规格			负载 (Kg)				参考重量 (Kg/pcs)
JT-QAPLF				50			25				0.11
JT-QAPLQ JT-QAPLF				60			28				0.27

容许负载为使用2个时的数值。
