定位销内螺纹型无肩圆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

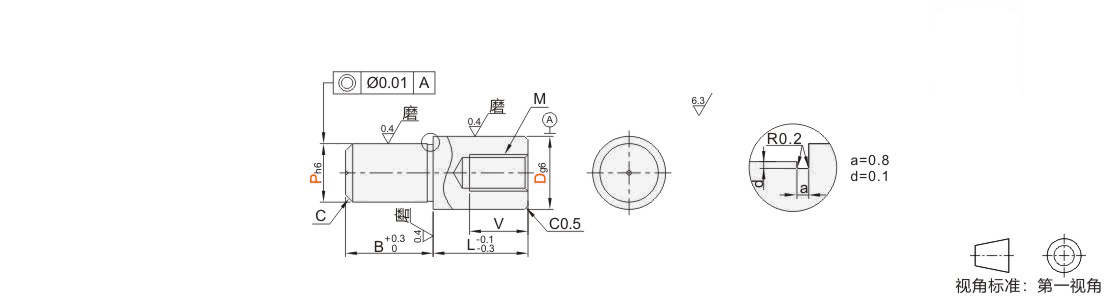

P尺寸公差表

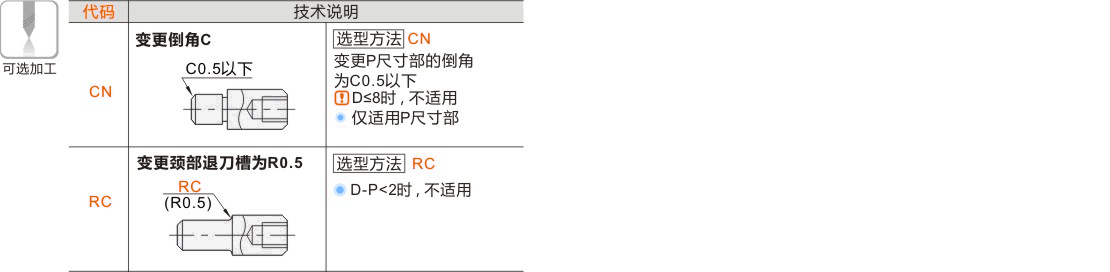

可选加工见下表。
SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且(P-B)≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0 .01	L	B	M	V	C
代码	Dg6		P	L	B	M	V	C
JT-RSPSD JT-RSPSU JT-RSPSQ JT-RSPSX JT-RSPDD	6	-0.004 -0.012	4.00~6.00	10	3	M3	5	0.5
	8	-0.005 -0.014	6.00~8.00	12	4	M4	8	1
	10	-0.005 -0.014	7 .00~ 10.00	16	5	M5		1
	12	-0.006 -0.017	7 .00~ 12.00	20	6	M5		1.5
	13		8.00~ 13.00	22	10	M8	12	2
	16		10.00~ 16.00	24	10			3
	20	-0.007 -0.020	13.00~20.00	32	20			3

可选加工参数

暂未上传文档资料

定位销 内螺纹型 无肩圆型
